一體化監控模塊PMU-S21操作及調試
索引：英可瑞,PMU-S21,一體化監控模塊,英可瑞監控模塊 發布日期：2022-08-01
PMU-S21監控鍵盤共有21個按鍵功能介紹：
<F1，F2，F3，F4>共4個功能鍵用來對菜單進行翻屏；
<0~9>個數字鍵和小數點<.>用來輸入設置數據，密碼和選擇菜單；
<設置>鍵用來對非數字輸入的設置數據進行選擇；
<清除>鍵刪除錯誤的輸入數據或密碼；
<▲、▼>鍵用來移動光標；
<確認>鍵用來確認輸入數據或密碼；
<復位>鍵用來復位手動復位監控器。
在確認接線無誤后，給監控模塊上電運行，出現下示畫面，表示設備正常。
按菜單<F2>鍵，則出現如下的主菜單屏：
在系統信息按關于<F3>鍵查看監控的軟件版本號
在主菜單屏按<1>鍵查看系統當前交流、直流和電池組數據：
如果設定<交流>為[1路]，則沒有2#交流數據。

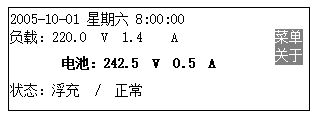

顯示當前狀態持續的時間，圖示表示當前為均充狀態，已持續5小時30分。
如果設置<電池儀>為[無]，則沒有電池單體數據。

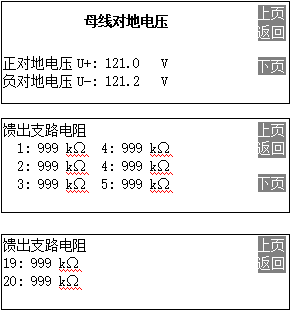

如果<絕緣儀>設置為[無]，則沒有對地電壓和電阻的菜單。
在主菜單屏按< 2 >鍵查看充電模塊當前數據：
如果系統配置有多個模塊按下頁可查看后續的模塊數據。
在主菜單屏按<3>鍵可查看系統當前告警數據
在主菜單屏按<4>鍵可查看系統歷史告警數據
在主菜單屏按<5>鍵彈出密碼輸入菜單：
如果輸入維護級密碼02051并按<確定>鍵，則進入系統配置菜單，可對顯示語言、系統類型、模塊個數、電池巡檢單元個數、絕緣監測單元個數、饋出支路數等系統配置信息進行設置：
<直流屏廠家>可通過<設置>鍵選擇 [ 英可瑞智能/英可瑞半智能/半智能PMU-M2 ]
按<確定>鍵保存
<模塊電流>可通過<設置>鍵選擇 [ 5A/7A/10A/20A/40A ]
按<確定>鍵保存
<模塊個數>可通過<0~9>數字鍵輸入實際個數。按<確定>鍵保存。范圍[1，12]
<模塊組數>可通過<0~9>數字鍵輸入實際個數。按<確定>鍵保存。范圍[0，4]
注意：
當直流屏廠家選擇[英可瑞智能]時，組數設置被忽略，當直流屏廠家選擇[英可瑞半智能]及[半智能PMU-M2]時，組數設置有效，該設置的值必須等于系統配備的模塊監控板的個數.當設為[英可瑞半智能]時，由于一塊模塊監控板能監控5個模塊，因此必須有：模塊個數＝組數×5，實際沒有被接入的模塊將運行狀態設置成關機（參見系統控制），而設為其他型式時，模塊個數則為實際個數值。
交流可通過<設置>鍵選擇 [ 1 路/2 路 ]。按<確定>鍵保存
電池儀和絕緣儀可通過<設置>鍵選擇 [ 無/有 ] ，按<確定>鍵保存
干結點可通過<設置>鍵選擇 [ 告警輸出/硅鏈控制 ] ，按<確定>鍵保存
當選擇[ 告警輸出 ]，R1~R3干結點作為告警分類輸出，在告警設置中可配置每類告警輸出的干結點號，當選擇[ 硅鏈控制 ]時，R1~R3干結點作為硅鏈控制用，告警設置中干結點號設置無效。
路數可通過<0~9>數字鍵直接輸入實際的實際檢測的路數
按<確定>鍵保存。范圍[0，15]
接入方式可通過<設置>鍵選擇 [ 常開 / 常閉 ]，按<確定>鍵保存
當選擇[ 常開 ]接入時，如果節點閉合則報警，當選擇[ 常閉 ]時，如果節點斷開則報警
單體個數可通過<0~9>數字鍵直接輸入實際的個數。按<確定>鍵保存。范圍[1，19]
當<電池儀>設置成[ 無 ]時，該設置被忽略不起作用

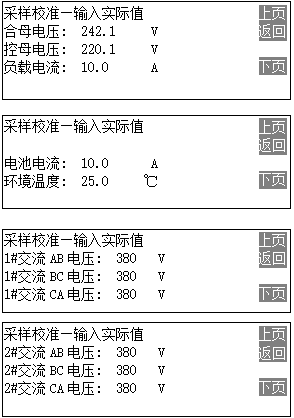

在系統上電運行時，如果某個信號的實際值和顯示值的誤差超出了采樣精度，則需要對采樣進行校準，校準時用萬用表或電流表測量實際值，然后在對應的信號中輸入測量的實際值，再按<確定>鍵對該信號進行校準。
注意：
校準時，最好將監控設置為手動運行（參照下面的手動運行的操作）。
在此菜單下，按<確定>鍵時，所有設置數據恢復到缺省值。
在此菜單下，按<確定>鍵時，可將電池組當前的剩余容量恢復到標稱容量C10的值。
如果用戶忘記密碼，可在此菜單找回。
在密碼輸入菜單：
如果輸入維護級密碼用戶設定的密碼(缺省用戶密碼為<11111>)并按<確定>鍵，則進入用戶設置選擇菜單：
可對各個信號的報警限，電池管理自動運行參數，遠程通訊通道參數，時間等設置量進行設置，并可控制系統的運行方式，可手動控制系統對電池進行均浮充。
在用戶設置選擇菜單中按<1>鍵，則進入門限設置菜單：
在<干結點>設置為[硅鏈控制]時，則控母電壓設定值作為硅鏈調節基準值，否則該設置被忽略不起作用。
如果模塊具有軟件過壓保護功能，則當模塊輸出電壓大于等于<模塊電壓上限>時，模塊自動關機，對系統設備進行保護。如果模塊不支持軟件過壓保護，則該設置被忽略不起作用。
如果<絕緣儀>設置成 [ 無 ] 時，則沒有該頁菜單。
如果<電池儀>設置成 [ 無 ] 時，則沒有該頁菜單。
注意：
監控系統始終將最后一節電池認為是尾電池，如果尾電池的電壓與其它單體的電壓不同，則尾電池的門限需要單獨設置，如果尾電池的單體電壓與其它單體電壓相同，則將這兩個門限值設置成一致即可。
在用戶設置選擇菜單：

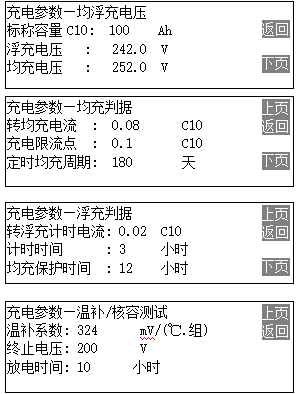

按<2>鍵，則進入電池組充電設置
在用戶設置選擇菜單：
按<3>鍵，則進入其它設置：
每類告警可通過<設置>鍵選擇 [ 告警/不告警 ] ，按<確定>鍵保存
當選擇[告警]時，如果產生該類告警，則彈出<當前告警菜單>，系統故障輸出干結點<SYSNO，SYSCOM>閉合，如果<告警>設置成[ 鳴叫 ]，則蜂鳴器鳴叫，如果<告警>設置成[ 靜音 ]，則沒有蜂鳴器聲音。
每類告警可通過<設置>鍵選擇 [ 無/1/2/3 ]選擇干結點輸出，按<確定>鍵保存。
如果設置該類告警的干結點輸出號，且<干結點>設置成[告警輸出]時，則相應的干結點輸出<Rn，RCOM>閉合，如果<干結點>設置成[硅鏈控制]時，則干結點設置不起作用。
修改系統時間，每輸入一個時間，必須按一次<確認>鍵保存設置。
注意：
如果系統時間設置不正確，則歷史告警中的時間可能不能真實反映告警發生的時間。
在用戶設置選擇菜單：
按<4>鍵，則進入系統控制菜單：
可通過<設置>鍵選擇 [ 自動/手動 ] ，按<確定>鍵控制動作生效
當選擇[自動]時，系統自動完成電池組的均浮充管理
當選擇[手動]時，系統處于手動運行方式，由用戶控制模塊的輸出。
可通過<設置>鍵選擇 [ 浮充/均充/核容測試 ] ，按<確定>鍵控制動作生效。
手動控制模塊輸出浮充電壓/均充電壓/放電終止電壓
如果選擇[核容測試]，則系統將模塊輸出電壓調節到<終止電壓>設定的值上，電池開始放電，如果電池電壓放到<終止電壓>或放電的時間達到<放電時間>的設置值，則系統對模塊輸出限流，并將模塊輸出電壓調節到<均充電壓>設置值上，自動對電池完成<放電－>均充－>浮充>，完成電池的核容測試。
如果<運行方式>選擇[自動]，則沒有該菜單。
手動控制模塊[開機/關機]運行。
如果<運行方式>選擇[自動]，則沒有該菜單。
注意：
如果<直流屏廠家>選擇[英可瑞半智能]時，模塊個數＝組數×5，模塊監控板的有些位置可能實際沒有接入模開，則將該位置的模塊設置成關機。在<直流屏廠家>的其它設置中該控制也可直接控制模塊動作。該設置是存盤參數，在有實際有模塊時必須將該參數設置成[開機]。否則模塊會一直被監控關機。
調試步驟：
1、系統上電后首先設置維護級參數，然后復位監控。
2、設置用戶級參數，并將告警級別設置中的所有告警設置成告警。
3、查看系統是否存在告警，如果有告警，則根據告警檢查系統接線或設置。
4、如果系統沒有告警，檢查各模擬量是否正常。
5、檢查充電模塊數據，電池巡檢單元數據，絕緣監測單元數據是否正常。
6、進行充電管理調試。
