PMU-S21一體化監控模塊端子連接說明
索引：英可瑞,PMU-S21,一體化監控模塊,英可瑞監控模塊 發布日期：2022-07-27
1、交流電壓采樣盒（PMU-A30）的連接

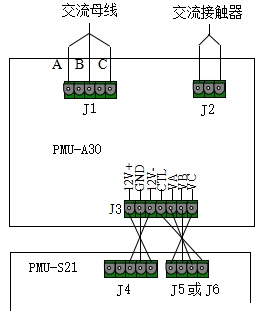

圖1 PMU-S21監控和交流采樣盒PMU-A30的連接
交流采樣盒PMU-A30可采集到一路三相交流電壓值，當系統兩路交流參數都需要采集時，要配置兩個PMU-A30交流采樣盒。交流采樣點要在接觸器的前端，每個交流采樣盒都有一個結點控制輸出端子，利用此結點可做到兩路交流的互投。互投時，交流一路優先，當一路交流電壓正常時，系統會自動切換到一路交流供電，只有當一路交流電壓出現異常時，且此時第二路交流電壓正常，系統將第二路交流電投入工作。交流電壓的正常電壓范圍值可在監控模塊上設置。要求電壓正常偏差范圍值不超過±20%。
交流采樣盒PMU-A30交流部分與輸出交流采樣信號完全電氣隔離，絕緣電阻大于10MΩ，耐壓達到2500VAC/1MIN
交流采樣信號的要求：
● 交流輸入：三相三線
● 變比：Uin/Uout=380VAC/3VDC
２、霍爾傳感器的連接
河北保定霍爾電子公司的100A傳感器在本系統中的應用電路如圖2 所示：
圖2 PMU-S21監控和電流霍爾的連接
電流采用霍爾傳感器實現檢測的電器隔離，對霍爾傳感器基本參數推薦如下：
● 供電電源：±12V
● 輸出信號極性：雙極性
● 輸出信號幅度：±5VDC
● 量程：100A（根據實際需要選取）
注意：
A．控母電流霍爾傳感器安裝正方向應與負載電流同向；
B．電池電流為充、放雙向，傳感器安裝正方向應與電池充電電流同向，保證充電電流為正,放電電流為負。

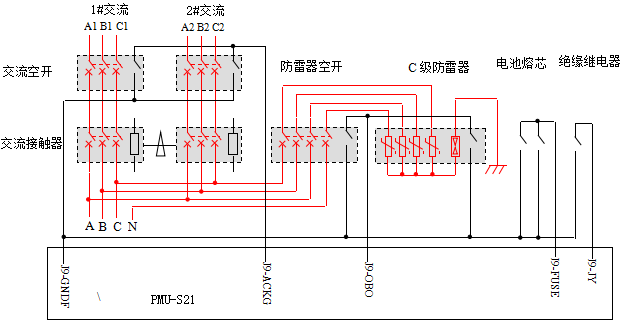

３、告警開關量的連接（一）
監控模塊可采集系統的開關量
● ACKG： 交流空開跳閘，空開常開告警結點；
● OBO： 防雷器故障，防雷器輔助常開結點；
● FUSE： 蓄電池熔絲斷，兩只熔斷信號管的常開結點并聯接入；
● JY： 絕緣故障告警，絕緣監測設備告警輸出常開結點。
注意：
交流接觸器的輔助結點無須接入。

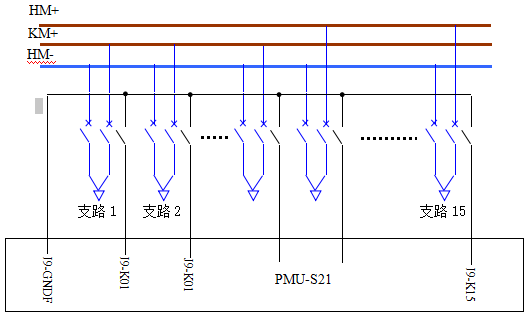

４、告警開關量連接（二）
本部分是直流饋出支路告警開關量的采集連接。各告警支路開關量為常閉結點接入，最多可接入15路。
５、硅鏈控制接線圖
當將監控中的R1~R3三個干結點的工作方式設置為硅鏈控制時，監控可根據采樣的控母電壓和設定的控母電壓，自動控制硅鏈調節。由于監控自身的干結點輸出繼電器的容量很小，220V/0.2A，因此必須接中間繼電器，中間繼電器的續流二極管必須接入，否則容易損壞干結點，5級和7級硅鏈的接線如圖3 所示：
圖3 硅鏈控制連接
注意：
R1、R2、R3短接的硅鏈的個數要從小到大排列。
