PMU-S21一體化監控模塊接口介紹
索引：PMU-S21,英可瑞直流屏,一體化監控模塊,直流屏監控模塊 發布日期：2022-07-25
PMU-S21沿用PMU-S31的外形和尺寸，請參考液晶屏監控模塊PMU-S31。大屏幕LCD液晶顯示，配合前板按鍵，可完成設置、查閱、顯示、事件記錄等各項功能。
監控模塊接線采用螺栓壓接型端子，十分方便。各項接線集中在后背板完成。

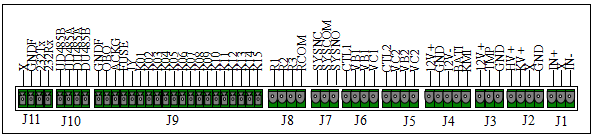

1 監控模塊PMU-S21后背板如圖1所示：
圖1 PMU-S21監控模塊后背板圖

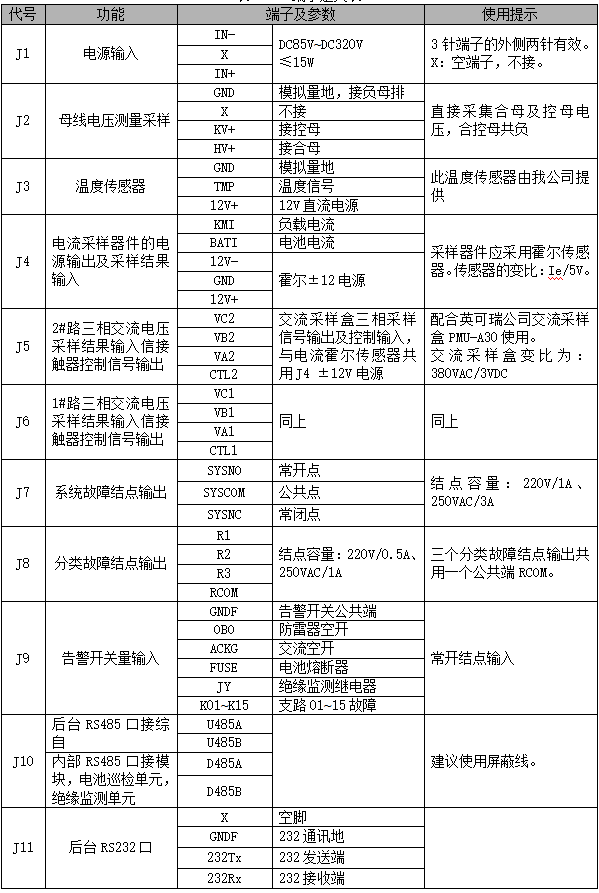

后背板中部的J1~J11用于系統的信號采集以及告警量輸出，各端子定義如1表所示：
表1 端子定義表
2 一體化監控模塊采集量說明
監控模塊是系統的數據處理中心，整個系統的數據量可分為模擬量和開關量兩大類。
A．模擬量
兩路交流三相電壓：由交流電壓采集盒PMU-A30采集；
直流母線（HM、KM）電壓：直接將電壓信號接入到監控模塊，監控模塊自身完成采集；
負載、電池電流：由霍爾傳感器采集；
電池組環境溫度：在需要啟用溫度補償功能的情況下，利用我公司提供的溫度傳感器采集。
B．開關量
饋出支路告警開關量輸入；配電告警開關量輸入；系統故障告警開關量及交流互投控制信號輸出；
開關量通過判斷開關量對應結點與公共端GNDF的接通與否判斷其狀態；
各類數據的采集由相應的采樣部件完成并上傳到監控模塊，由監控模塊完成隔離、轉換、運算并控制下游設備響應，完成電池的智能化管理以及系統的監控；
監控模塊還可提供聲光告警輸出，用戶可通過信號燈、蜂鳴器使用該功能。
