PowerMaster智能高頻開關電力操作電源系統工作原理及產品特點
索引：高頻開關電源,電力操作電源系統,智能高頻開關電源系統,艾默生開關電力操作電源 發布日期：2022-07-11
艾默生電力操作電源組件主要為合作廠家提供，適用于合作廠家利用組件組成一定容量配置的直流系統，應用于發電廠、水電站、各類變電站和其他需要直流供電的場合中。
艾默生電力操作電源組件具有以下特點：
• 多種容量充電模塊選擇，實現一定容量配置的性能價格比；
• 110V/220V電壓輸出，方便系統的配置選型；
• 充電模塊采用自然冷卻方式，統一接口方式，設計簡單，通用性強；
• 具有輸出電壓和電流平滑調節的功能 ；
• 充電模塊智能控制，提供數據通訊接口；
• 充電模塊硬件低差自主均流，保證系統的可靠運行；
• 分散多級監控系統，實現監控系統的簡單可靠；
• 模塊化結構，組屏簡單，配置靈活；
• 組件配套齊全，可以提供全方位的解決方案。
艾默生電力操作電源系統的組成形式
電力操作電源系統的基本組成部件有以下部分，其基本功能如下：
• 充電模塊
完成AC/DC變換，實現系統最為基本的功能；
• 交流配電
將交流電源引入分配給各個充電模塊，擴展功能為實現兩路交流輸入的自動切換。
• 直流饋電
將直流輸出電源分配到每一路輸出。
• 配電監控
將系統的交流、直流中的各種模擬量、開關量信號采集并處理，同時提供聲光告警。
• 監控模塊
進行系統管理，主要為電池管理和實現后臺遠程監控。
艾默生公司同時提供下列組件，在增加某一組件時，系統可以進行相應的功能擴展：
• 絕緣監測儀
實現系統母線和支路的絕緣狀況監測，產生告警信號并上報數據到監控模塊，在監控模塊上顯示故障詳細情況。必須和監控模塊配套使用。
• 電池監測儀
支持單體電池電壓監測和告警。單個電池監測儀最多可以監測50節電池。必須和監控模塊配套使用。
利用艾默生電力操作電源組件可以方便的進行組合，實現模塊化的設計，組成不同容量的系統，其基本組成形式如圖1所示（以35接線方式為例）：
圖1 電力操作電源的基本組成形式
在實際設計過程中，用戶可能要求不同接線方式以滿足其要求，采用艾默生公司提供的核心組件，可以按照以下8種標準接線方式組屏：
單電池組、單母線分段：
無降壓裝置 GZDW30，見圖 2
有降壓裝置 GZDW32，見圖 4
有降壓裝置 GZDW34，見圖 6
單電池組、單母線不分段：
無降壓裝置 GZDW31，見圖 3
有降壓裝置 GZDW33，見圖 5
有降壓裝置 GZDW35，見圖 7
雙電池組、雙組充電模塊、雙監控模塊、單母線分段：
無降壓裝置 GZDW40，見圖 8
有降壓裝置 GZDW42，見圖 9
圖中各個字符代表的含義為：
HK—合閘回路輸出開關 QK—切換開關
KK—-控制回路輸出開關 KM—控制母線
HM—合閘母線 Mn—第n個充電模塊
RD—熔斷器 HL—霍耳電流傳感器
YB—直流電壓采樣盒

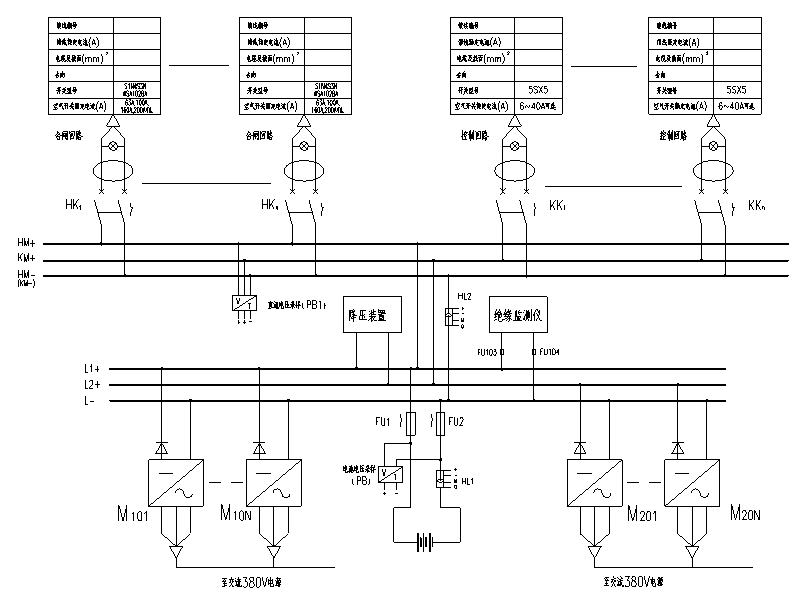

圖 2 GZDW30接線方案

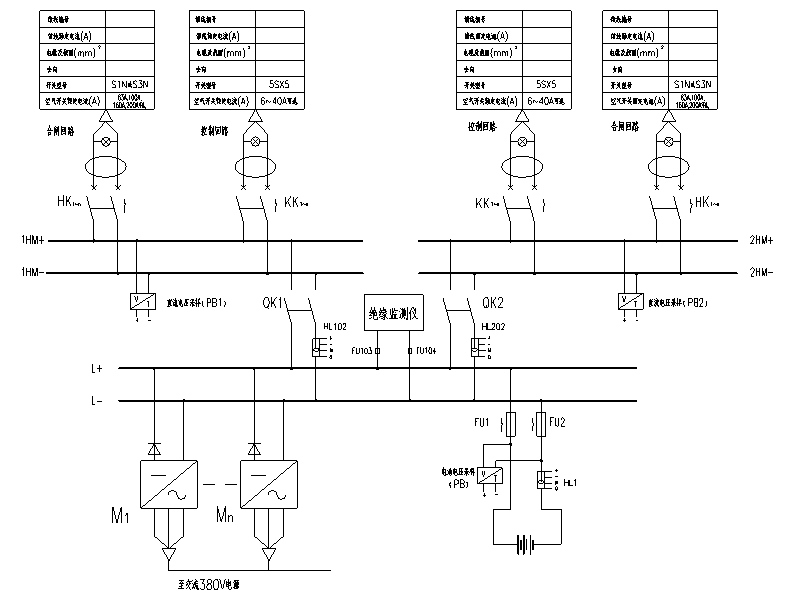

圖 3 GZDW31接線方案

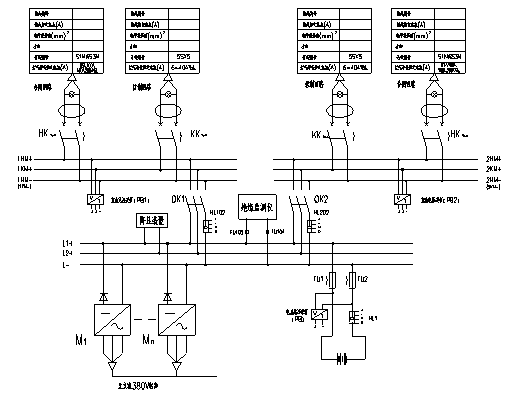

圖 4 GZDW32接線方案
圖 5 GZDW33接線方案

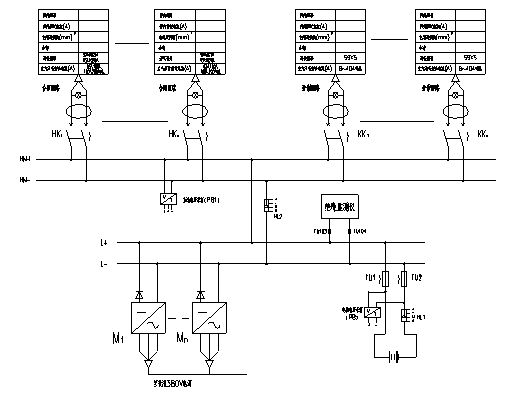

圖 6 GZDW34接線方案

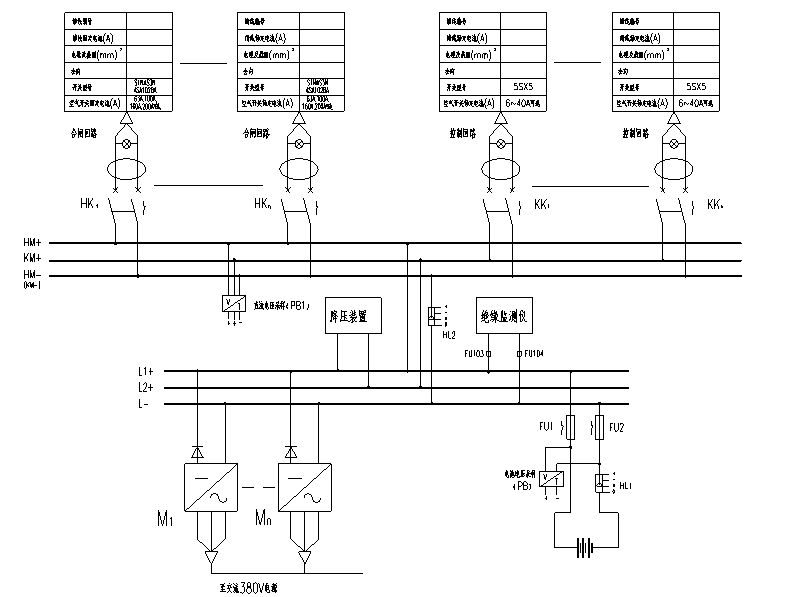

圖 7 GZDW35接線方案

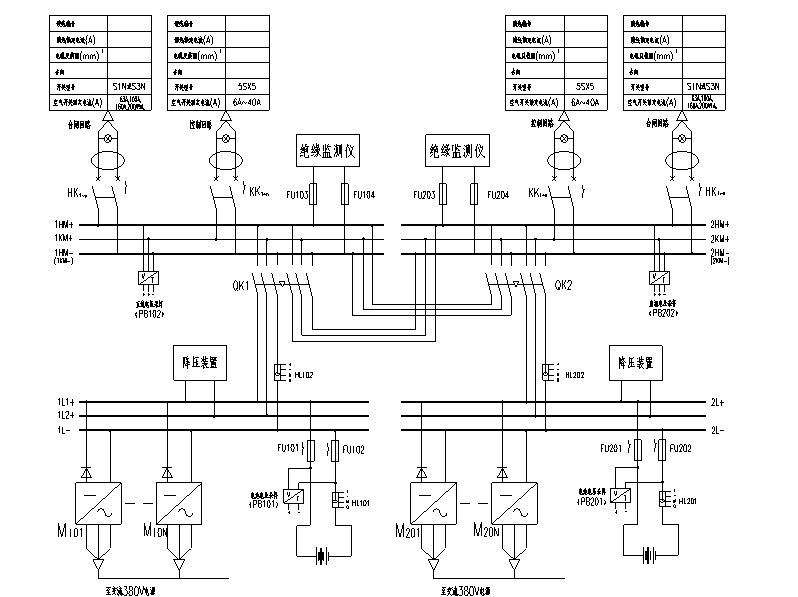

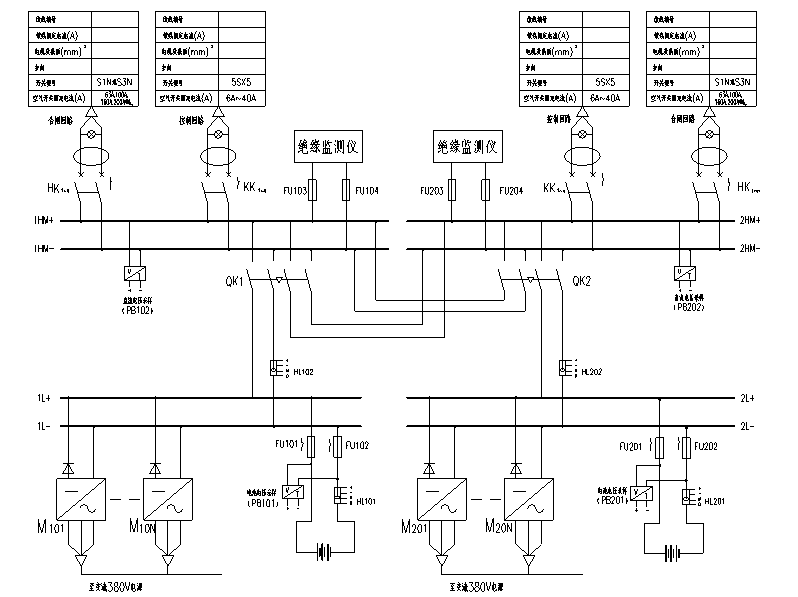

圖 8 GZDW40接線方案
圖 9 GZDW42接線方案

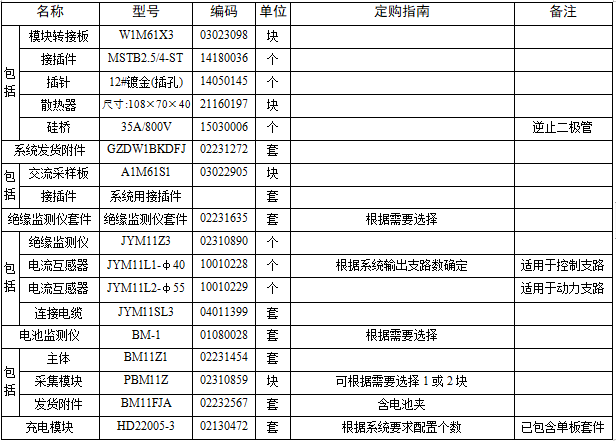

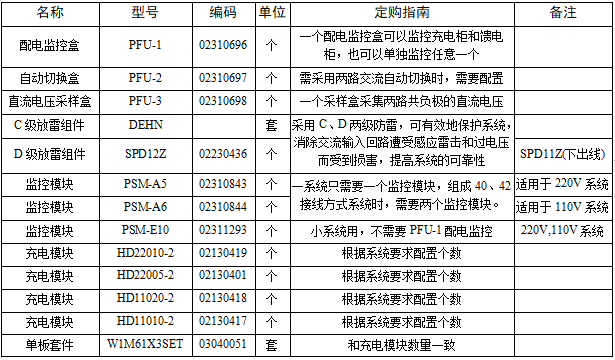

1.3 艾默生組件清單
以下提供艾默生電力操作電源的組件清單，以方便設計和生產中使用：
