液晶屏監控模塊PMU-S31產品說明（一）
索引：PMU-S31,監控單元,英可瑞直流屏,直流屏監控模塊 發布日期：2022-06-27
1、液晶屏監控模塊PMU-S31外觀圖及尺寸圖
PMU-S31監控外形如圖1所示:
圖1 PMU-S31 監控模塊外形圖

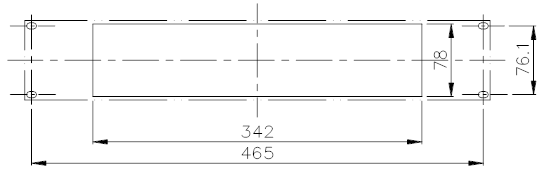

PMU-S31監控模塊開孔尺寸如圖2 所示:
圖2 開孔尺寸圖（單位：mm）
面板固定孔由76.1mm與465mm兩個尺寸確定，箱體開孔尺寸由78mm與342mm兩個尺寸確定。
2 、液晶屏監控模塊主要參數與特性
PMU-S31監控單元主要性能參數：
● 工作電源：85V~320VDC，176V~264VAC
● 最大功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 內部通信端口：RS485
● 后臺通信端口：RS485和RS232
● 電池管理：自動均浮充轉換
充電限流
定時均充
溫度補償
● 控制功能：高頻整流模塊開、關機
高頻整流模塊限流調節
高頻整流模塊電壓調節
電池均/浮充轉換
● 告警功能：可為告警量設定繼電器輸出（1～6）
蜂鳴器聲音告警
● 硅鏈調壓功能：可設置為5級或7級硅鏈
● 絕緣強度：通信端口對機殼耐壓500VAC/1Min
電源端口對機殼耐壓2000VAC/1Min
電源端口與通信端口耐壓2500VAC/1Min
PMU-S31監控模塊性能特點：
● 符合高等級的抗擾度國際標準，工作穩定可靠
● 設置數據密碼保護，保證設備維護、操作權限
● 大屏幕液晶中文顯示，界面友好，易操作
● 監控可同時管理兩組電池，并可監測兩段母線參數
● 提供RS232、RS485硬件接口，可方便接入遠程監控系統
● 對比度可通過鍵盤方便調節
● 支持CDT、MODBUS規約，易于接入遠程監控系統

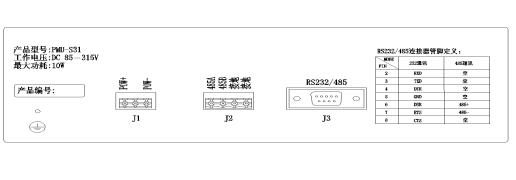

監控模塊接口如圖3 所示:
圖3 監控模塊接口

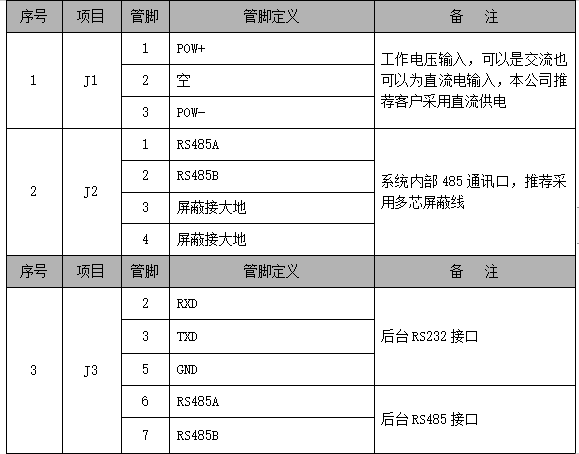

監控模塊接線定義如下表1所示:
表1 監控模塊接線定義

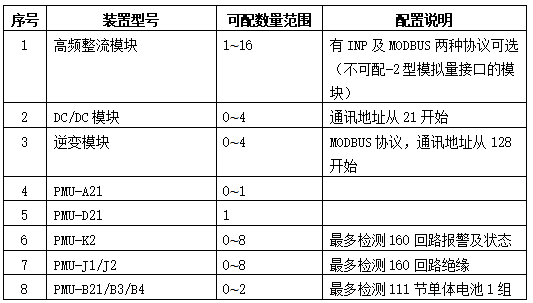

3、 液晶屏監控模塊最大配置表
