圖 1

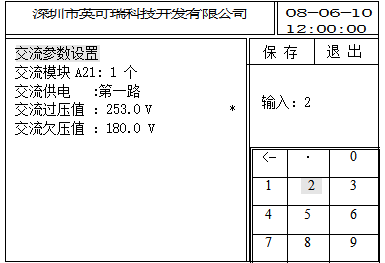

如圖 1所示，可設置交流供電是第一路供電、第二路供電還是兩路同時供電，以及交流過壓值和交流欠壓值。設置交流供電方式時，先點觸主窗區的“第一路”，此時在其后會顯示“*”符號，表示本設置欄被選中，若再次點觸，將變?yōu)?ldquo;第二路”，下次點觸變?yōu)?ldquo;雙路”，直到您想要設置的參數為止。設置交流過壓值時，先點觸過壓值后面的參數“253.0”，使其被選中，然后在數字鍵盤中輸入欲設定的參數值，設置好以后，可點觸“保存”按鈕來保存您所設置的數據，或點觸“退出”不保存退出“交流設置”，此時交流設置參數將恢復以前的數值。



圖 2

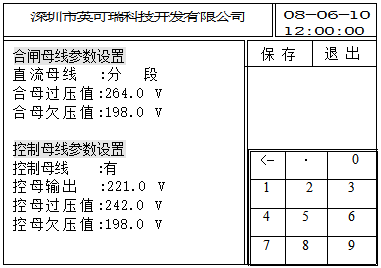

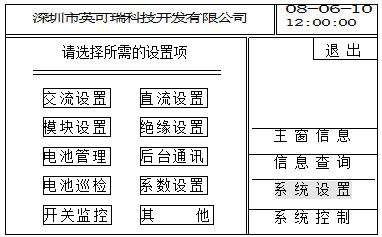

如圖 2所示，可設置直流母線分段或不分段、控母輸出電壓、合母過壓值、合母欠壓值、控母過壓值、控母欠壓值。



圖 3

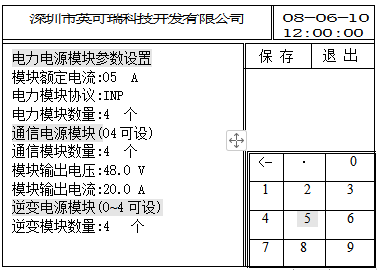

設置 如圖 3所示，電力模塊個數設置范圍為1~16。模塊額定電流為系統所配的模塊最大額定輸出電流，為枚舉設置參數，從5A、10A、20A、30A、40A可選。電力模塊通訊協議為INP及MODBUS協議可選，如配我司-9、-10后綴的模塊，則用MODBUS協議，如用-6、-8后綴的模塊，則及INP協議。

通信電源模塊要求所配的模塊地址從21開始，并模通信模塊協議固定為INP協議；逆變電源模塊通訊地址從128開始，并逆變電源模塊協議固定為MODBUS協議。



圖 4

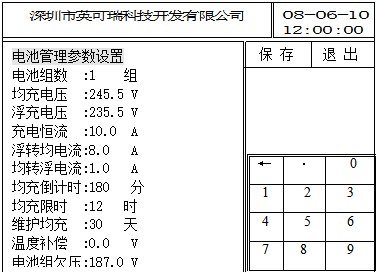

如圖 4所示，可設置電池組數（最多2組）、均充電壓、浮充電壓、充電限流值、轉換電流、均充延時、均充限時、維護均充時間、溫度補償系數、電池欠壓值。

“充電恒流”值是電池充電時的恒流值，此參數的設定要根據使用的電池容量及特性來設置。

“浮轉均電流”是電池浮充轉均充的判據之一，當電池電流持續1分鐘達到此轉換電流點時，系統轉為均充。

“均轉浮電流”是電池均充轉浮充的判據之一，當電池均充電流下降到轉換電流點時，再經過“均充倒計時”時間，則自動轉為浮充充電。



圖 5

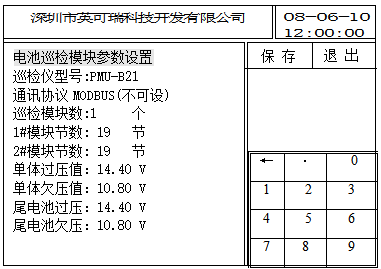

如圖 5所示，可設置巡檢組數、電池節數、單體電池過、欠壓值以及尾電池過欠壓值。最多可配2個24節巡檢PMU-B21，或2個54節巡檢PMU-B3，或1個108節巡檢PMU-B4，檢測111節單體電池電壓及1個電池環境溫度。



圖 6



 絕緣監測

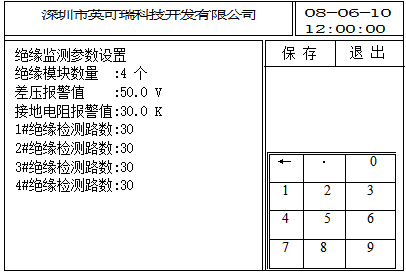

如圖 6設置絕緣檢測模塊數、對地電阻報警值及每個絕緣模塊的支路檢測數。最多可帶4個絕緣模塊，絕緣6模塊的型號可為PMU-J1及PMU-J2，最多的支路檢測數為128回路。



圖 7

可設置系統的通信地址、通信波特率、奇偶校驗位、通信協議，波特率的設置方法是先選中“通信速率”，即點觸“1200”，再次點觸該位置，將變?yōu)?ldquo;2400”、“4800”、“9600”，直至您想要設置的速率值為止，然后按“保存”。通信協議可選擇MODBUS協議或CDT規約。

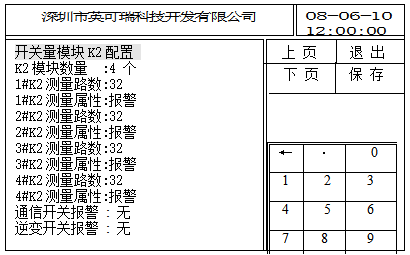

開關模塊主要配置直流系統的所配的開關量模塊PMU-K2的數量及檢測支路數，并可設定其為報警或狀態顯示。其中通信開關報警及逆變開關報警為定義本系統有無測量通信開關或逆變開關，具體定義見開關量K2定義表。



圖 8

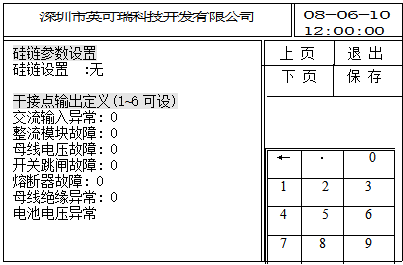

在開關模塊點擊下頁，則可進入到硅鏈及故障接點輸出定義。當有硅鏈時，其輸出的控制結點在1#K2的4、5、6干接點位置，并按2-2-1或4-2-1的接線方式控制硅鏈。故障接點可定義在1~6位置，對應為1#K2的1~6號干接點。如系統配有硅鏈時，則4~6專用于硅鏈控制信號。

交流異常故障包括：交流輸入異常，交流防雷故障、交流開關1~5跳閘；

整流模塊故障包括：所有整流模塊故障報警及通訊中斷報警；

母線電壓故障包括：母線電壓異常，電池組電壓異常；

開關跳閘包括：直流饋出開關跳閘；

熔斷器故障包括：電池熔斷器1、2故障；

母線絕緣故障包括：絕緣儀支路絕緣異常、絕緣繼電器報警；

電池電壓異常包括：電池組電壓過低、單體電池電壓異常；



圖 9

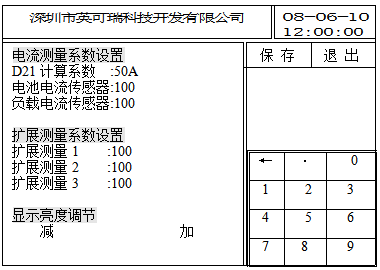

如圖 9系數設置中可設置直流采集模塊D21電流計算系數數、電池電流測量傳感器、負載電流測量傳感器、及三個擴展測量用傳感器的轉換量程。此些參數關系到電流測量及擴展測量的準確性。

D21電流計算系數則需與系統所配的D21計算系數相匹配，有50及1000兩個可選。

電池電流傳感器及負載傳感器為設系統使用的電流傳感器規格，如使用200A/5V規格時，則將電池系數設為200即可。

在系數設置頁中可調整液晶顯示屏的亮度，此項不需要保存即生效。



圖 10

在其他界面中可設系統時間及密碼，及報警蜂鳴器的工作方

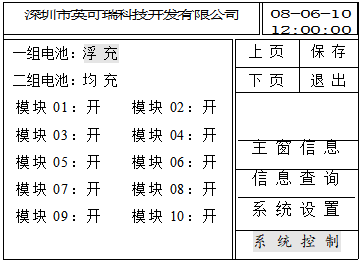

如圖 11可控制電池的充電方式（均充、浮充）和模塊的開、關機。按下保存后，控制生效。

圖 11
