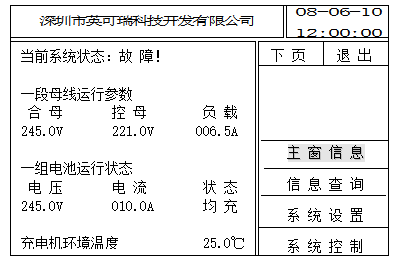

顯示系統狀態（正常或故障）和直流參數，其顯示畫面如圖1所示。在該界面中顯示母線電壓，電池組電壓，控母電壓，負載電流，電池電流及當前電池充電狀態。主窗信息中顯示的各個電壓、電流數據由直流監控單元采集。

當系統檢測到當前設備出現異常時，則系統狀態顯示為“故障”，并不停地閃爍，同時配有聲音告警。直接點擊“故障”處可查詢到當前故障信息。



圖1

若母線分段或配有兩組電池，則主窗信息由兩頁分別顯示兩段母線上的直流參數或電池參數，可點觸“下頁”按扭查詢相應參數。

在主窗信息頁的菜單欄點觸相應菜單可分別進入“信息查詢”、“系統設置”、“系統控制”窗口，點擊“信息查詢”進入信息查詢界面。



圖2

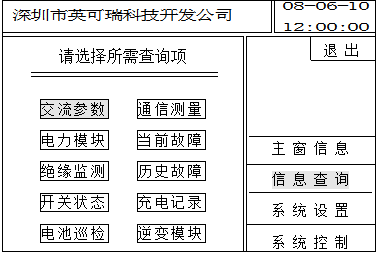

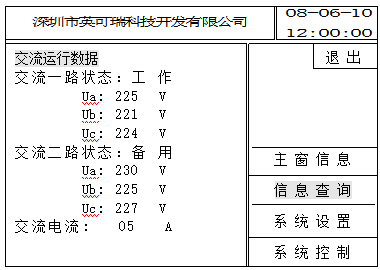

在信息查詢界面可以查詢系統的工作參數和系統設置數據。包括交直流參數、模塊參數、當前故障、歷史故障、開關狀態、充電記錄，以及絕緣監測和電池巡檢參數等。在主窗區顯示出相應的信息查詢選項，直接在相應的選項上點觸即可查詢到具體內容，如圖2所示，點擊“交流參數”進入交流信息查詢界面。



圖3

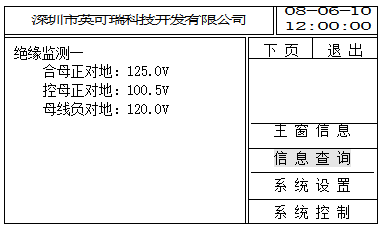

 當系統配制有絕緣監測時，在“信息查詢”中點擊“絕緣監測”菜單，可進行詳細的絕緣參數查詢。絕緣監測如圖4所示，顯示合母、控母對地電壓。當系統有設置支路絕緣檢測量，“下頁”菜單可查詢支路電阻值，支路電阻值為正表示正接地，為負表示負接地。



圖4

當前故障頁顯示系統當前所存在的故障信息，每頁最多顯示6條，最多可顯示255條當前故障告警，每條故障記錄顯示故障類型及故障發生時間。

歷史故障頁是顯示的是以前發生過且現在已經排除掉了的故障信息，其記錄了故障的類型、發生時間、結束時間。最多可記錄100條歷史故障記錄，當超過100條時，最先發生的歷史故障將被踢除。歷史故障記錄掉電不丟失。

充電記錄頁記錄了電池的均浮充轉換事件，可記錄手動操作轉換、自動轉換、后臺遙控轉換事件及事件發生時間。



系統設置

數據設置方法：

本版本軟件在進行參數設置時，需先選定所選的設置項，選定的方法是在點擊當前的設置項，選定后，其后會顯示“*”號，表示本項已選定。設置的內容也分兩種:一種是數值參，當選定好此類設置項后，在提示欄中會顯示“輸入:”提示符，此后，再操作數字鍵盤輸入信息即可，您所輸入的數據將會在附加欄中顯示出來，直到輸入一個完整的數據后，自動將您所輸入的數據覆蓋主窗區的相應參數，本軟件對數據格式要求嚴格，要求數據長度及小數點的位置不可隨意，必須按其正確的格式輸入方可有效, 如果輸入的參數不在規定的范圍內或數據格式不對時，系統會提示設置有誤并不能保存，并會將光標停在有問題的設置數據位置；另一種為枚舉參數，即其可設置的項為固定的幾個值，當選定此類設置項后，在提示欄中不會有提示信息，通過多次點擊本設置項來選擇所需的設置值即可。

系統設置密碼：

產品出廠設定密碼為“12345”，用戶在系統設置中更改密碼時，必須為5位。系統設置頁如圖2.1.9所示，主窗區設有各設置項目的選擇按鈕，直接點觸，進入相應設置操作。

當系統所有的參數需要恢復為出廠默認參數時，在進入系統設置時輸入16888既可。

當需要清除歷史故障及充電記錄時，在點擊系統操作后，輸入20110密碼即可進入清除界面。

輸入初始化密碼16888后，監控模塊所有設置恢復為出廠缺省數據，需要根據系統配置重新設置參數。
