高頻開關電源模塊及電力操作電源監控系統概述
索引：高頻開關電源模塊,電力操作電源監控系統,直流屏電源 發布日期：2022-06-15
高頻開關電源模塊及電力操作電源監控系統產品廣泛用于發電廠、水電站、各類變電站、開閉所、及各類需求直流供電的場合中。
1、電力操作電源特點
● 電力用高頻整流模塊及組件具有多種容量可供選擇，根據容量需求實現高性價比的配置；
● 高頻整流模塊采用當今最流行的邊緣諧振軟開關技術，可帶電插拔，模塊具有一體化的接口；
● 高頻整流模塊有220V、110V兩種輸出電壓等級，系統配置選型方便；
● 具有輸出電壓和電流平滑調節功能；
● 高頻整流模塊硬件低差自主均流，保證系統的可靠運行；
● 高頻整流模塊有風冷和自冷兩種冷卻方式，配置選擇性更強；
● 高頻整流模塊輸出內部隔離，提高系統安全性的同時大大減小了組屏工時；
● 分散多級監控系統，實現監控系統的簡單可靠；
● 模塊化結構，組屏簡單，配置十分靈活；
● 監控模塊系統具有RS232/485智能化數據通信接口，有多種通信協議可供選擇；
● 組件配套齊全，提供全方位的組屏解決方案。
2、操作系統組成形式
可根據用戶的需求，將直流操作電源、通信用直流變換器（DC/DC）、電力逆變電源（INV）集成于一個系統，共享直流電源畜電池組，并統一監控, 由以下部件組成一體化電源系統，各組件的基本功能如下：
● 電力高頻整流模塊
高頻整流模塊完成AC/DC變換，實現系統的最基本功能。
● 通信用直流變換器（DC/DC）
通信用直流變換器從直流母線上取電，輸出DC24V或48V直流。
● 電力逆變電源（INV）
電力逆變電源從直流母線上取電，輸出220V/50Hz交流。
● 交流配電
將三相交流輸入電源通過配電分配到各個高頻整流模塊，其擴展功能為實現兩路交流輸入電源能自動進行投切。
● 直流饋電
將直流母線電壓通過配電分配到每一路直流輸出回路。
● 監控單元裝置
通過監控裝置，對交流、直流、擴展量的各種模擬量，各種開關量信號采集并分析處理，具有聲光告警信息。
● 監控模塊
進行整個系統的管理，人機對話的實現窗口，主要進行電池充電管理，系統后臺遠程控制。
● 電池巡檢
對單體電池電壓監測,可提供多種規格的電池巡檢裝置。
● 絕緣檢測
對母線和饋出支路的對地絕緣狀況進行監測，產生告警信號，上報數據到監控模塊系統，在監控模塊中顯示詳細的告警信息。

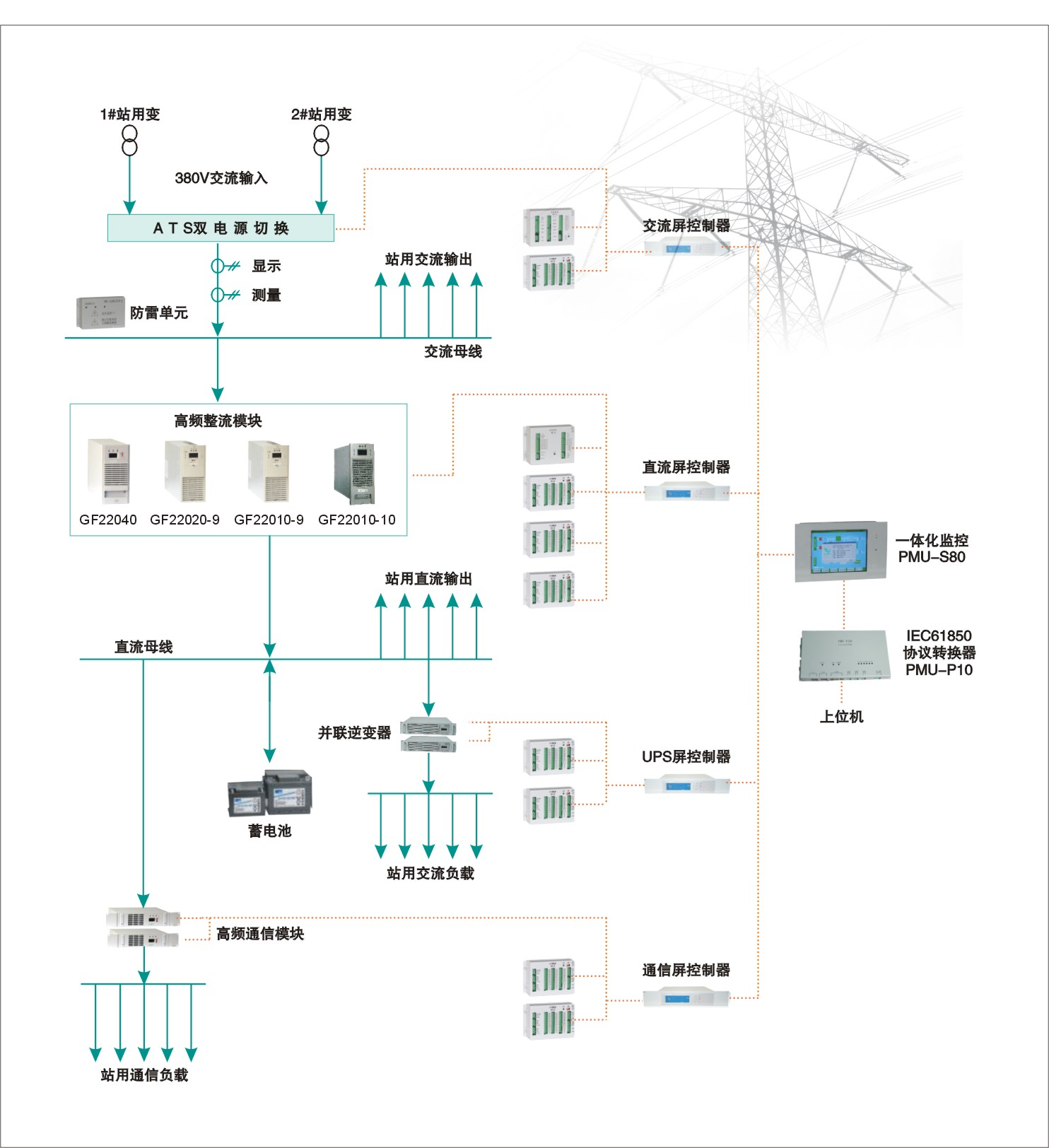

3、一體化電源組成方案
廣深直流屏技術服務中心是專業高頻開關電源模塊及電力操作電源監控系統的生產廠商，專為直流屏合作廠家提供核心部件及配套服務，歡迎了解咨詢。
