R48-3000A3 艾默生48v整流裝置操作手冊（一）
索引：R48-3000A3,艾默生整流模塊,艾默生通信電源,艾默生代理商 發布日期：2022-06-06
R48-3000A3 的整流裝置（簡稱整流模塊）可以將標準交流電壓轉換成穩定的－48V 標稱電壓，以滿足應用需求。對于一個較大的負載容量，可以將整流模塊并聯，也可以采用附加的獨立監控模塊進行智能控制。
整流模塊是以機架和機柜兼容而設計的一個插入式模塊單元。
1 R48-3000A3模塊產品外觀介紹

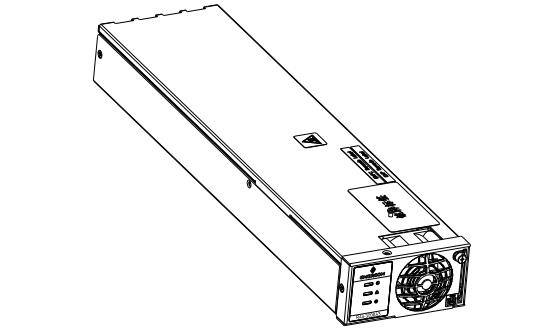

整流模塊的外形如圖 1所示。
圖1 外觀
2 R48-3000A3工作模式簡介
在正常的條件下，整流模塊提供負荷功率，電池浮充電流和電池再充電電流。它使用了最新的 DSP（數字信號處理）控制的開關模式專利技術以保證高效的運轉。整流模塊符合恒功率設計，這意味著，在正常工作環境溫度范圍和輸入電壓范圍內，最大輸出功率是恒定 3000W。在這些范圍內，根據負載的要求，整流模塊工作于下列三種模式之一。模式之間的轉變是全自動的。
恒壓模式
對于任何從 42V 到 58V 的初始輸出電壓設定，無論負載如何，輸出電壓保持不變。這屬于正常的運行條件，正在供應負載，電池也在浮充。整流模塊運行將保持恒壓模式，直到負荷增加，使產品的負載電流和輸出電壓達到大約為 3000W。
恒功率模式
當負荷增長超過約 3000W（不可調）時，如果輸出電流繼續增加，則模塊自動降低輸出電壓，以保持恒定的輸出功率。整流模塊的運行保持在恒功率模式，直到負荷繼續增加到電流的設定上限。
恒流模式
如果負荷增長超過電流設定值，模塊自動線性降低輸出電壓，以保持輸出電流在限定范圍內。
如果環境溫度升到最大滿載環境溫度以上或輸入電壓下降到最大滿載輸入電壓以下，整流模塊繼續運作，但處于輸出限功率狀態。
3 艾默生R48-3000A3額定輸出
3.1 電壓
標稱輸出電壓—48V 直流，正極接地。從—42V 到—58V 可調，可通過系統監控模塊做相應的調節。出廠設置請參閱各自的電源系統或監控模塊的相關文檔。
3.2 滿載電流
當輸出電壓為 58Vdc 帶滿載時，輸出電流可達到 51.7A；當輸出電壓為 48Vdc 帶滿載時，輸出電流可達到 62.5A。
3.3 滿載功率
3000W @ Vout≥48Vdc
3.4 輸入限功率控制
當輸入電壓在 176Vac～300Vac 時，整流模塊可以輸出最大功率（3000W）；當輸入電壓在 85Vac～176Vac 時，整流模塊仍然能夠正常工作，但是處于線性限功率模式。輸出功率與輸入電壓的關系見表1 和圖 2 所示。

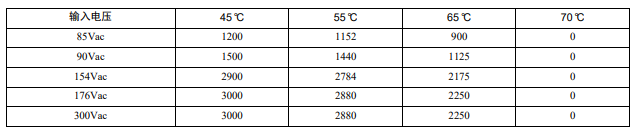

表1 輸入電壓與溫度之間的關系

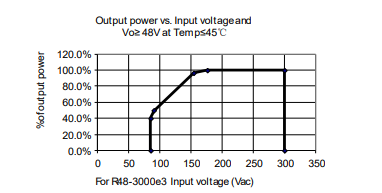

圖2 輸出功率與輸入電壓的關系
3.5 調整率和輸出動態
靜態
由整流模塊控制的靜態調整率為±0.6％，以滿足在恒溫的環境下，從空載到滿載，輸入電壓和輸入頻率的任意組合的需求。相關系統監控模塊可提供更多的控制。系統控制的說明書請參閱相關的電源系統或監控模塊的文檔。
動態響應
在額定輸入和額定輸出的條件下，當負載上的輸出電流在 50％～25％～50％或者 50％～75％～50％范圍內變化時，負載效應恢復時間小于 200μs，且超調量小于輸出電壓的 5％。
3.6 雜音（帶電池或不帶電池）
在符合標稱輸入電壓，標稱輸出電壓，50％負載和 25℃（77°F）環境時，抄取典型的讀數。
峰峰值雜音
符合 YD731 標準。
峰峰寬頻輸出最高為 200mV，20mHZ(YD731)，在額定輸出電壓，帶載為滿載的 0％～100％。
電話衡重雜音
在 300Hz～3400Hz 范圍內，帶載為滿載的 5％～100％之間時，輸出噪音≤2mV；帶載為滿載的 0％～5％之間時，輸出噪音≤5mV。
離散雜音
符合 YD731 標準。
離散雜音電壓≤5mV at 3.4kHz～150kHz，≤3mV at 150kHz～200kHz，≤2mV at 200kHz～500kHz 和≤1mV at 500kHz～30000kHz
寬帶雜音
寬帶雜音電壓≤50mV at 3.4kHz～150kHz 和≤20mV at 0.15MHz～30MHz
