PS48300/1800 電源系統用戶手冊(二)
索引：PS48300/1800,R48-1800A,艾默生通信電源系統 發布日期：2021-12-22
本文介紹電源系統安裝和接線。安裝前，請仔細閱讀安全規定，然后根據本文內容進行安裝和接線。
一、安全規定
該電源系統內部某些器件的工作電壓及電流很大，為保證人身安全，應時刻遵守以下規定：
1.只有接受過電源系統培訓并充分掌握電源系統知識的人員才可以安裝此電源系統。安裝過程中，應始終要遵守前述列出的安全規定及本地安全規定；
2.所有連接到該電源系統的外部電壓為－48V 以下的電路必須滿足 IEC 60950 標準中定義的 SELV 要求；
3.如要在電源系統機柜內部操作，應確保電源系統不帶電。必須斷開電源系統的市電輸入及電池；
4.將電源設備置于帶鎖的房間內，鎖上機柜，由電源設備的負責人保管鑰匙；
5.配電電纜布線應合理且有保護措施，避免操作電源設備時觸碰到這些電纜。
二、安裝準備
開箱驗貨
只有貨物到達安裝現場后才容許拆開包裝箱進行驗貨。驗貨由用戶方代表和艾默生網絡能源有限公司代表共同完成。
驗貨時，首先拆開貼有裝箱單存放箱的包裝箱，取出裝箱單，對照裝箱標簽逐項檢驗。其次檢驗箱體標識的數量和序號， 設備裝箱的正確性，附件的數量和類型以及物品的完好性。
準備電纜
電纜的選取應符合電氣行業相關規范。交流電纜建議采用 RVVZ 型電纜，電纜至少應達到+70°C 的耐溫級別。在布線距離小于 30 米時，建議按電流密度 2.5A/mm2 估算用線截面積，推薦不小于 25mm2。

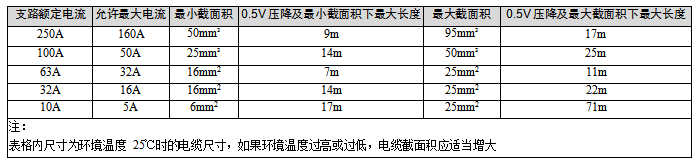

直流電纜的截面積取決于流過電纜的電流和允許的電纜壓降。電池電纜的截面選擇見表 1。負載電纜截面選擇見表 2。

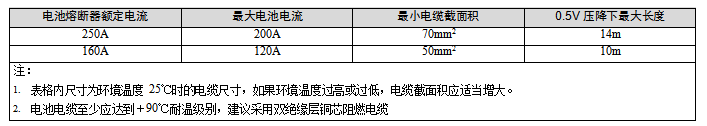

表1 電池電纜截面選擇
表2 負載電纜截面選擇
為防止空氣開關和熔斷器容量過大，負載過載時不起作用。建議空氣開關或熔斷器的容量為負載峰值容量的 1.5～2 倍。系統接地電纜的截面積應與最大的配電線纜一致，但不小于 35mm2。
交流電纜截面選擇見表 3。

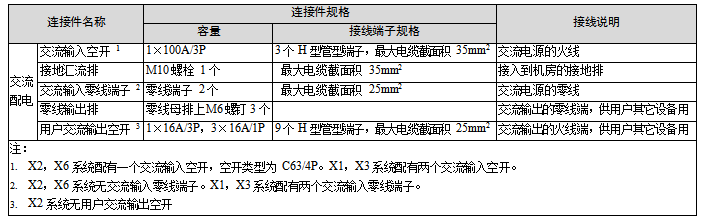

表3 交流電纜截面選擇
三、機械安裝
3.1 安裝電源機柜
電源機柜必須直接安裝在水泥地板上。
1).確定安裝位置

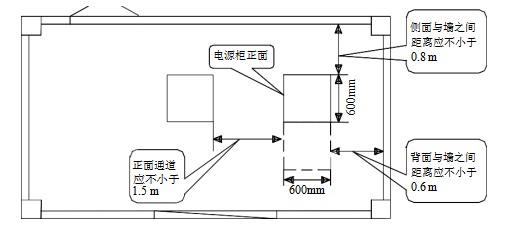

建議遵照圖 1 所示尺寸確定電源機柜在機房中的安裝位置。
圖1 確定機柜安裝位置
2).安裝膨脹管
根據圖 2 中尺寸，在機房地面上標記各安裝孔中心點的具體位置。用?14 鉆頭在標記點處鉆 70mm 深的安裝孔，去除孔中灰塵，將膨脹管裝入安裝孔。

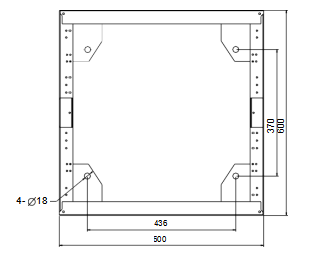

圖2 機柜底座的安裝尺寸（單位：mm）
3).固定機柜
將機柜移動到安裝位置，使機架上的安裝孔對準地面已插入的膨脹管預留孔。然后用螺栓固定。機柜安裝完畢后，從機架的不同方位搖動機架，不應感覺到有明顯的松動和搖晃。
3.2 安裝整流模塊和監控模塊
安裝整流模塊
用十字螺絲刀松開把手固定螺釘（如圖 3），把手將自動彈出，定位銷將凹進模塊里面。
圖3 整流模塊的把手位置示意圖
將整流模塊放入圖 4 所示位置。往里將模塊緩慢推至不動為止。合上模塊面板上的把手，模塊將被鎖定在機柜上。用十字螺絲刀緊固把手固定螺釘。安裝完畢見下圖所示。
圖4 整流模塊安裝完成示意圖
注意
1).當整流模塊個數少于 10 個時，應按從上到下、從左到右的順序安裝（監控模塊安裝位除外）。
2).整流模塊安裝時，必須抓住模塊把手輕推至安裝槽位，否則會損傷模塊的定位槽。
安裝監控模塊
拉開監控模塊把手，按照上述方法將監控模塊放入圖 2-4 所示位置。
四、電氣安裝
4.1連接電力線
1).在電氣連接前，將所有開關、熔斷器等置于斷開位置。
2).市電電纜的安裝工作僅能由具有任職資格的人員執行。
連接接地電纜

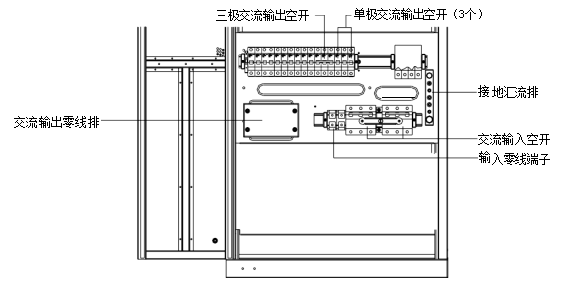

將接地電纜一端連接到機房接地銅排上，另一端連接到接地匯流排上。接地匯流排位置如圖 5 所示。
連接交流電纜
以PS48300/1800-X1 電源系統作為接線示例。將交流輸入輸出線連接到圖 5 所示位置。市電電纜可從機柜的頂部引入。
圖5 交流接線示意圖
連接負載電纜
將負載的負極電纜接至“系統直流輸出負空開”的上端，然后將各負載的正極電纜接至“系統直流輸出正母排”，見圖6。
注意
1.操作電池時會有大電流危險。連接電池電纜的時候，確保所有電池熔斷器都已斷開。電源系統在接入蓄電池組的連接線纜前，必須斷開相應的電池熔斷器，也可斷開蓄電池組內的單體電池連接器，以避免安裝后電源系統帶電。
2.電池電纜兩端連接的極性必須一致，否則會損壞電池和電源系統!
將電池負極電纜的一端連接到“電池 1 負極接入熔斷器”或“電池 2 負極接入熔斷器”的上端；將電池正極電纜的一端接至機柜的“系統直流輸出正母排”，如圖 6 所示。
將兩根電池電纜未接線的一端作好銅鼻子并用絕緣膠布把銅鼻子纏好，分別放到電池負極和正極旁邊，等到直流配電初調時，將電池電纜連接到電池上。

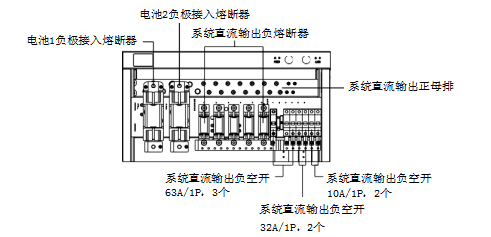

圖6 直流配電接線示意圖
4.2連接信號線
所有的信號線都需要連接到信號轉接板上。轉接板位置如圖 7。

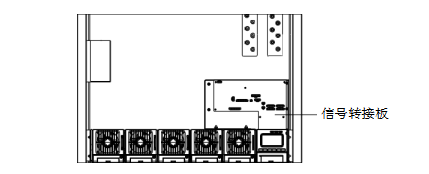

圖7 信號轉接板位置示意圖

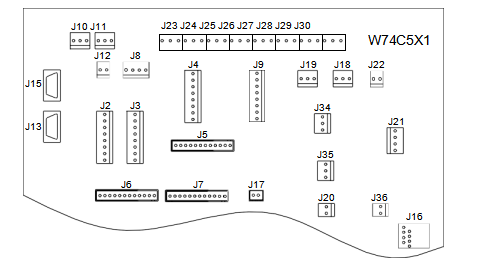

各信號線接口分布如圖 8 所示，J10 到 J22 接口功能見表 4。
圖8 W74C5X1 接口示意圖

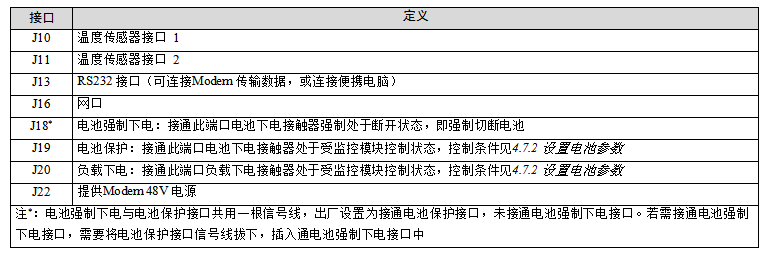

表4 接口功能
連接溫度傳感器
溫度傳感器是可選附件，其探頭工作電壓為 5V，測量范圍為-5℃～100℃，測量精度為±2℃。安裝步驟：
1).將溫度傳感器電纜三芯插頭連至電源系統的 W74C5X1 信號轉接板上的 J10 或 J11 插座。
2).將溫度探頭放于最能體現所測溫度的地方，盡量遠離其它發熱設備。當電池放置柜外時，溫度探頭不能置于機柜內部。
連接 Modem
Modem 為可選配置，適用于選購了 Modem 遠端監控的用戶。下面以 e-TEK TD-5648DC Modem 為例介紹具體的安裝與接線。
1)．放置 Modem
放置 Modem 的位置見圖 9 所示。

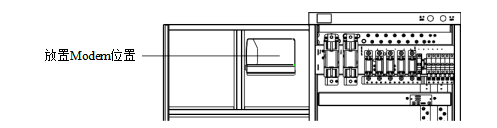

圖9 放置 Modem 位置
2).Modem 與 M500D 監控模塊的接線
Modem 與監控模塊 M500D 的連接主要是通過系統轉接板 W74C5X1 的接口相連，且一一對應。Modem 的輸入輸出接口示意見下圖。

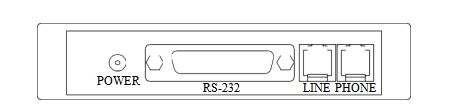

圖10 TD-5648DC Modem 的輸入輸出接口示意圖
1）將 Modem 的 LINE 口直接與電話線相連。
2）Modem 的“POWER”48V 電源插口接 W74C5X1 板上的 J22 端。
3）Modem 的“RS-232”DB25（母）通信口通過通訊電纜接 W74C5X1 板上的 J13 端子（DB9 公）。
3).Modem 配置及其它：
在 Modem 方式下，監控模塊通信參數中“是否 Modem 方式”應設為“是”。如果 Modem 有自動應答指示燈（AA），則當 Modem 和監控模塊上電后 AA 燈應亮。（在 Modem 方式下，監控模塊在上電、復位或 1 小時無收發狀態下，會自動對 Modem 進行初始化設置）
連接干接點
M500D 監控模塊可以為用戶提供 8 對告警干接點，即圖 2-8 中干節點 J23～J30。信號電纜線頭去皮后，直接插入干節點 J23～J30 連接端子，旋緊端子螺釘。
具體干節點功能描述見表 5。
表5 干節點功能
