PS48300/1800 電源系統用戶手冊(一)
索引：PS48300/1800,R48-1800A,艾默生通信電源系統 發布日期：2021-12-20
PS48300/1800 艾默生通訊電源系統系統概述。
一、EMERSON通信電源型號說明

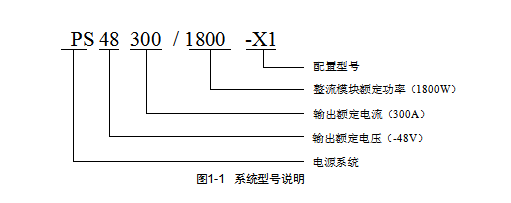

圖1-1 系統型號說明
二、系統組成與配置
系統組成
VERTIV系統由交流配電單元、直流配電單元、整流模塊及監控模塊組成。交流配電單元位于機柜下部，直流配電單元位于機柜上部。整流模塊型號為 R48-1800A，艾默生監控模塊型號為 M500D。以 艾默生PS48300/1800-X1 系統為例，內部結構如圖 1-2～圖 1-5 所示。

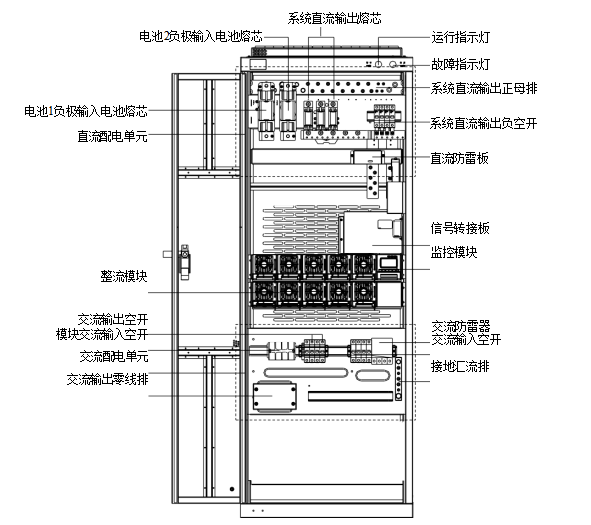

圖1-2 PS48300/1800-X1 系統結構示意圖

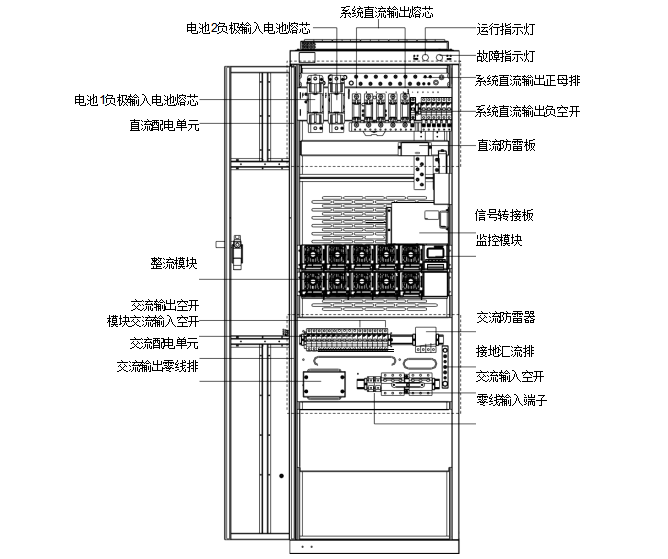

圖1-3 PS48300/1800-X2 系統結構示意圖

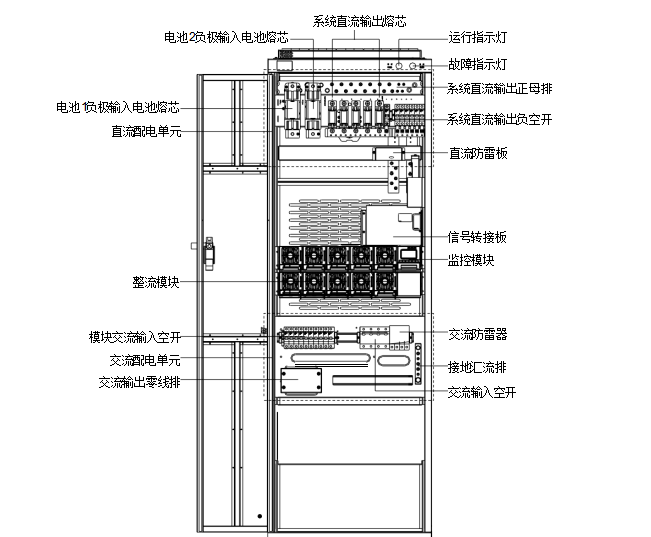

圖1-4 PS48300/1800-X3 系統結構示意圖

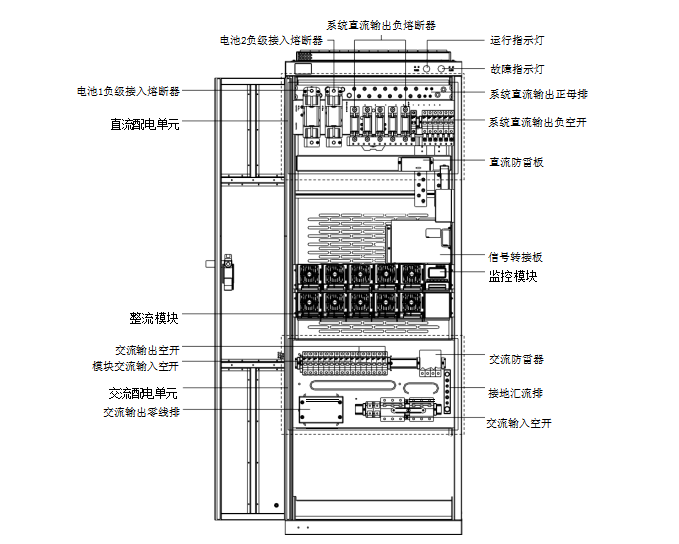

圖1-5 PS48300/1800-X6 系統結構示意圖
系統配置
PS48300/1800 艾默生通信電源系統有以下 4 種配置方式：
1.PS48300/1800-X1：雙路交流輸入、有用戶交流輸出，直流輸出路數為 12 路，機柜高度 1.6m；
2.PS48300/1800-X3：雙路交流輸入、有用戶交流輸出，直流輸出路數為 12 路，機柜高度 2.0m；
3.PS48300/1800-X2：單路交流輸入、無用戶交流輸出，直流輸出路數為 12 路，機柜高度 2.0m；
4.PS48300/1800-X6：單路交流輸入、有用戶交流輸出，直流輸出路數為 7 路，無整流模塊輸入空開，機柜高度 1.6m。電源系統的配置表見表 1-1。

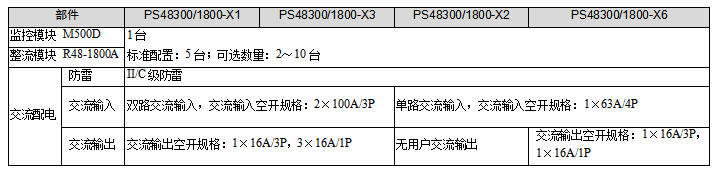

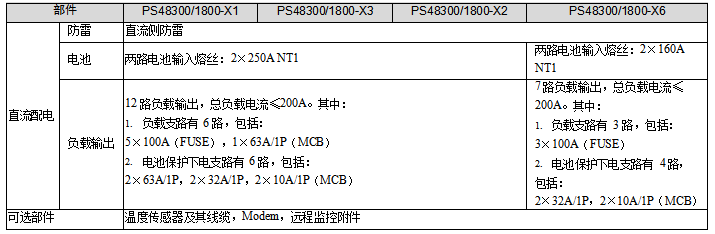

表1-1 PS48300/1800 系統配置表
三、艾默生48V電源主要特點
■ 整流模塊采用有源功率因數補償技術，功率因數值達 0.99。
■ 交流輸入電壓正常工作范圍寬至 85～300V。
■ 整流模塊采用全面軟開關技術，額定效率高達 91％以上。
■ 整流模塊超低輻射。采用先進的電磁兼容設計，整流模塊能夠滿足 CE、NEBS、YD/T983 等國內外標準要求。整流模塊的傳導和輻射均能達到 Class B 的要求。
■ 整流模塊安規設計符合 UL，CE，NEBS 標準。
■ 模塊功率密度高。
■ 整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于 1min。
■ 整流模塊有輸出過壓硬件保護和輸出過壓軟件保護。軟件過壓保護方式有兩種選擇：一次過壓鎖死模式、二次過壓鎖死模式。
■ 完善的電池管理。有電池低電壓保護功能和負載下電功能（選配），能實現溫度補償、自動調壓、無級限流、電池容量計算、在線電池測試等功能。
■ 可記錄 200 條歷史告警記錄；可記錄 10 組電池測試數據。
■ 網絡化設計，提供一路 RS232 接口、Modem、干接點等多種通信接口，組網靈活，可實現遠程監控，無人值守。
■ 完善的交、直流側防雷設計。
■ 完備的故障保護、故障告警功能。
