GIE4820-3A-3.45KW電力電源安裝檢查通過后應該進行系統的上電調測。本章將告訴您上電調測前要進行的準備工作,包括系統的首次上電,監控模塊通訊地址的設置,系統參數的設置等,以及上電調測的內容。
1 系統首次上電
首先請按照以下步驟來進行系統的首次上電:
1.1 給電源系統送入交流電,用萬用表在接線端子L、N處測量交流電是否正常。若不正常,檢查交流供電;
1.2 交流電檢查正常后,合上配電插框上的交流輸入空氣開關。經過短暫的延時,所有整流模塊面板上的綠色運行指示燈應常亮;在監控模塊上,運行指示燈(綠色)應不斷閃爍,且告警指示燈(紅色)常亮(因有部分開關未合上,監控會視為告警);
1.3 用萬用表檢查“BATT(+)”與“BATT(-)”的端電壓(約53V)和極性。如果正常,合上電池支路控制空開,將電池接入系統;
1.4 合上相應的負載控制開關,電源系統將給通信負載供電。
若以上內容均正常,則表示電源系統工作基本正常,可繼續進行下一步。
2 監控模塊通訊地址的設置
采用《PSM-B9監控模塊與上位機主從節點通訊協議》時
當監控模塊與上位機之間通訊協議采用《PSM-B9監控模塊與上位機主從節點通訊協議》時,調測之前必須設置監控模塊的通訊地址。
設置監控模塊的通訊地址需要通過監控主板的撥碼開關來進行。該撥碼開關位于監控主板的S1處,將監控模塊從配電插框中拔出即可看到,共有八位,低四位有效。撥碼開關采用二進制計數,“ON”為1,“OFF”為0,BIT0對應低位,BIT3對應高位。具體的對應關系如下:

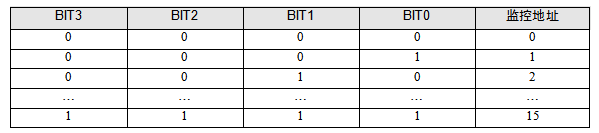

表1 監控模塊的通訊地址與撥碼開關對應關系
采用《PSM-B9監控模塊與接入網上位機通訊協議》
當通訊協議為《PSM-B9監控模塊與接入網上位機通訊協議》時,因為不用設置通訊地址,您可以直接將監控模塊與后臺用通訊電纜連接起來,進行下一步:系統參數設置。
3 系統參數設置
出廠時,監控模塊的缺省配置參數可能不符合用戶現場和用戶習慣要求,用戶應通過上位機重新設置電源系統的配置參數。完成后,方可確保電源系統的正常運行和進行功能正常性測試。
根據通訊協議,用戶可以通過上位機查詢的電源系統參數如下表所示:

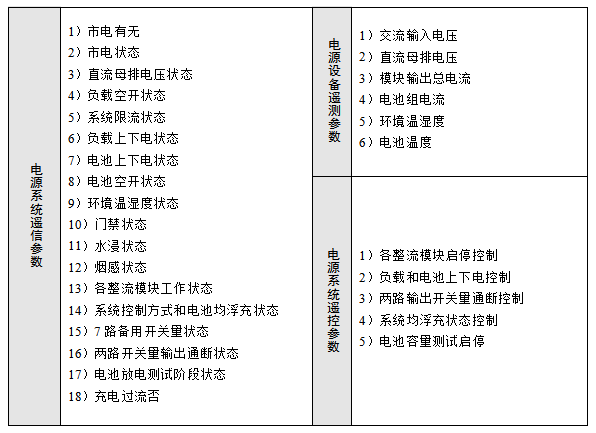

表2 系統可查詢參數
根據通訊協議,用戶可以通過上位機查看并設置的電源系統參數如下表所示:

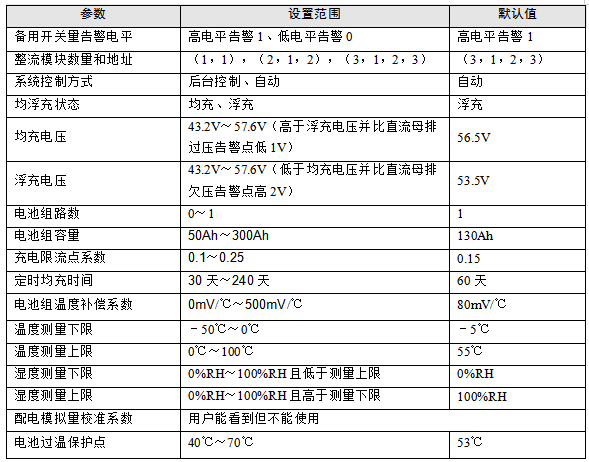

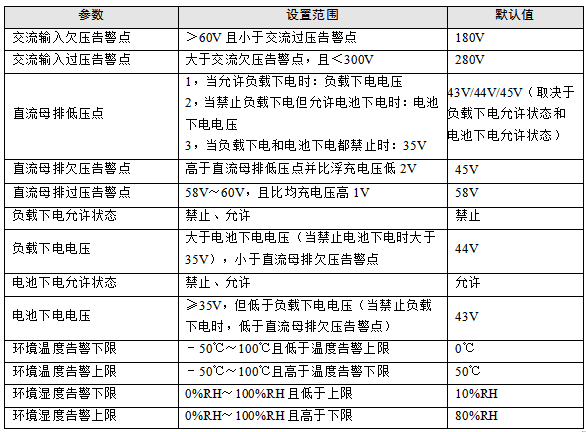

表3 系統可設置的參數
上位機在進行系統參數設置時應當注意:
3.1 確保電源系統通過后臺設置的地址參數與通過拔碼開關設置的地址一致,否則將導致通訊失敗;
3.2 確保電源系統的整流模塊數量設置與實際一致;給電源系統加裝或拆卸整流模塊后,務必要重新修改相應的整流模塊數量的設置,確保與實際數量一致。否則將出現整流模塊告警錯誤。
3.3 系統出廠時已將電池組容量設置為默認值130Ah。如果用戶的電池容量與默認值130Ah不同,須通過后臺將電池組容量更改為用戶實際的電池組容量,以避免出現電池管理不當。
3.4 所有蓄電池實際是通過共用的一個下電接觸器和分流器進行電池管理的,監控所測量的電池電流實際為所有蓄電池的總電流,所以在監控后臺設置時應將電池組數設為一組,電池容量為所有蓄電池容量之和。
4 系統功能調測
在系統參數設置完成后,您可以進行系統功能的調測。
由于系統交流過欠壓告警和保護的調測要求較高,且系統出廠時都做了嚴格測試,您可以不進行這兩種調測。
4.1 電池自動管理測試
由電池給負載供電,使交流電停電15分鐘(±1分鐘)以上,加上市電后,全部整流模塊將自動進入限流均充狀態。
模塊在進行限流充電時,其輸出電壓有時可能低于53.5V,屬正常現象。
電池自動管理的測試對系統狀態的要求比較嚴格,測試起來比較困難,一般可不做要求。
4.2 模塊開關機測試
通過上位機用后臺軟件將控制方式設置為后臺控制,控制每一個模塊開關機,相應模塊應正確動作。
測試結束后注意將控制方式改為自動控制方式。
4.3 欠壓告警、下電測試
斷開交流電,由電池給負載供電,將直流欠壓告警點、負載下電電壓、電池下電電壓設成較高的值(縮短實驗時間),可以觀察電池欠壓告警和負載、電池下電情況。監控模塊應依次發送直流欠壓、負載下電和電池下電的告警,監控模塊面板上的紅色指示燈應發光,控制外接故障聲光告警設備的干接點輸出高級告警信號。
恢復交流電,恢復欠壓告警點、負載下電電壓、電池下電電壓,以上告警應消失。
4.4 模塊在位測試
正確設置好電源系統的地址和整流模塊數量后,依次插拔整流模塊,后臺設備應正確顯示對應模塊的通訊狀態。
4.5 電池空開斷告警測試
將電池接入,斷開該路空開,后臺設備應正確指示對應電池空開斷開告警;合上空開后告警消失。
4.6 負載空開斷告警測試
將負載接入,斷開該路相應的空開,后臺設備應正確指示負載空開斷開告警;合上空開后告警消失。
■注意
? 測試過程中如果對應負載和電池支路端口未接負載或電池,在懸空狀態下,可能不能準確上報對應支路負載空開或電池空開斷告警。
? 測試完成后,切記將系統設置恢復至正常狀態。
4.7 門禁、煙感、水浸告警測試
若系統已安裝門禁、煙感、水浸等傳感器,改變傳感器狀態,后臺設備應正確指示對應告警。
4.8 運行信息查看
系統上電后,可以通過監控面板指示燈了解系統的運行和故障狀態。詳細的運行和故障信息必須通過后臺查看。
4.9 取消電池保護
如果用戶認為保證向負載供電比保護電池更重要,不希望交流停電時電池被保護,可通過上位機將負載電池下電允許或電池下電允許設置設為禁止狀態。
■注意
電池在放電至保護點時,繼續供電時間非常短,不可靠犧牲電池而獲得負載長時間工作。
