艾默生PSM-E20監控模塊顯示面板如圖1所示。

圖1  PSM-E20監控模塊顯示面板

PSM-E20監控模塊采用128×64液晶顯示單元，有4個功能鍵（F1～F4），兩個指示燈（電源指示燈和告警指示燈），一個復位鍵，一個鍵盤。其中，鍵盤包括上、下、左、右方向鍵，9個數字鍵，小數點輸入鍵和確認鍵。

1  PSM-E20監控顯示菜單

監控模塊上電后，會出現語言選擇界面，接著模塊內部進行初始化。默認的語言為中文，用戶可以不作任何操作。初始化完成后，顯示系統信息屏的第一個界面。

1.1  主信息界面與主菜單界面

電力電源系統在完成安裝以及接線，并確認接線無誤后，合上監控模塊電源開關。監控顯示界面出現下示主信息界面。

圖2  主信息界面

主信息界面顯示的電池電壓和電流以及電池均浮充狀態都是指第一組電池的數據，要查看其他電池組的信息請在“電池數據”菜單查詢。

在主信息界面按F3鍵，則出現版本信息屏。版本信息分三屏顯示，內容包括系統類型、軟件版本、系統錯誤信息以及下級設備（模塊、充電柜、饋電柜、開關盒、電池監測儀和絕緣監測儀）的軟件版本號。版本信息第一個界面如下圖所示。

圖3  版本信息屏

軟件版本為1.10的PSM-E20監控模塊在與版本為0.00的PFU-12連接時電池電流測量范圍為－500A～＋500A，負載電流測量范圍為0～500A。

軟件版本為1.10的PSM-E20監控模塊在與版本為1.10的PFU-12連接時電池電流測量范圍為－3000A～＋3000A，負載電流測量范圍為0～3000A。

嚴禁軟件版本為1.000監控模塊與版本為1.10的PFU-12連接。



在主信息界面按F2鍵，則出現如下的主菜單界面。



圖4  主菜單界面

1.2  查看運行數據

查看交流數據

在主菜單界面中按數字鍵1可查看系統當前交流電壓。如下圖所示。

圖5  系統當前交流電壓顯示界面

按F4鍵可查看第二路交流電壓以及兩路交流的工作狀態。

查看直流數據

在主菜單界面中按數字鍵2查看系統當前直流數據。如下圖所示。

圖6  系統當前直流數據顯示界面

如果存在多個分屏柜，且設置正確，此時按F4鍵可查看分屏柜電壓電流數據。如下圖所示。

圖7  分屏柜電壓電流數據顯示界面

繼續按F4鍵可查看饋出空開狀態，如下圖所示。

圖8  饋出空開狀態顯示界面

查看充電模塊數據

在主菜單界面中按數字鍵3查看充電模塊當前數據。如下圖所示。

圖9  充電模塊當前數據顯示界面

如果系統配置有多個充電模塊，按F4鍵可查看后續的充電模塊數據。

查看系統絕緣數據

在主菜單界面中按4鍵可查看系統對地絕緣數據，包括母線對地電壓/電阻，支路對地電阻/電容。如下圖所示。

圖10  系統對地絕緣數據顯示界面

絕緣監測儀的工作狀態有常規、整定、巡檢、完畢四種。其含義如下：

常規——正在進行常規檢測，測量母線對地電壓電阻。

整定——正在校正各支路互感器系數。

巡檢——正在測量支路對地電阻。

完畢——一次測量結束，等待再一次檢測

支路：2——表示在巡檢狀態下，當前正在檢測2#支路的對地電阻。

在圖11所示界面下按F4鍵則出現如下界面。

圖11  母線對地電壓電阻數據顯示界面

繼續按F4鍵，出現如下顯示界面。

圖12  饋出支路電容數據顯示界面

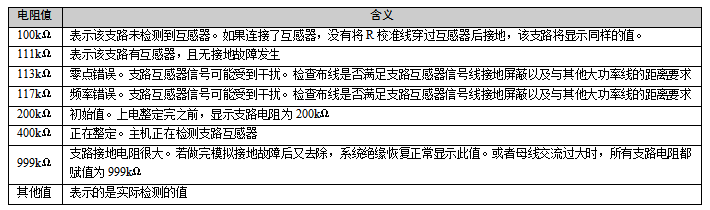

絕緣電阻有一些特殊值表示特定含義，具體內容見下表。

表1 絕緣電阻特殊顯示值含義



查看蓄電池數據

在主菜單界面中按數字鍵5可查看蓄電池組的數據，包括蓄電池組電壓、電流、容量，電池房溫度、蓄電池電壓最高的單體、電壓最低的單體以及108節單體電壓。第一個界面數據如下圖所示。

圖13  蓄電池組數據顯示界面

最多可顯示兩組電池，每組電池108只單體電壓。

查看告警數據

在主菜單界面中按數字鍵6可彈出告警數據選擇菜單，如下所示。

圖14  告警數據選擇菜單

在告警數據選擇菜單中按數字鍵1，可查看當前告警記錄。如下所示。

圖15 當前告警記錄顯示界面

在告警數據選擇菜單中按數字鍵2，可查看歷史告警記錄。若無歷史告警記錄，顯示如下。

圖16 無歷史告警時顯示界面

查看其它數據

如果系統配置了AC/AC、DC/AC、DC/DC等設備，在主菜單界面按數字鍵7可查看這些設備的數據。如下所示。

圖17  其它設備數據顯示界面

1.3  艾默生監控模塊設置告警參數

在圖14所示的告警數據選擇菜單中按數字鍵3，彈出如下所示的密碼輸入界面，輸入用戶級密碼123456（缺省值，可修改），并按ENT鍵。可根據提示選擇是否清除歷史記錄。

圖18  密碼輸入界面

在告警數據選擇菜單中按數字鍵4，彈出密碼輸入界面，輸入用戶級密碼123456（缺省值，可修改），按ENT鍵后，可設置相關告警參數。包括對每條告警信息設置是否需要告警，是否需要通過干接點將告警信息送往后臺，干接點序號和繼電器告警延時時間等設置。第一個界面信息如下。

圖19  告警設置界面

如果某一項設置為不告警時，在告警發生時監控模塊不發出聲光告警，不彈出告警菜單，但仍然會向后臺上報告信息。但是后臺全局類告警可以通過告警菜單屏蔽（詳細告警內容可以參考E20后臺配置工具自動生成的協議信號表）。因此如果某下級設備實際存在，務必設置菜單為告警。

告警繼電器延時的功能是過濾短時間的告警，如交流電壓短時間異常。若告警時間用戶認為可以忽略，無需驅動干接點上報，只有大于設定時間的異常才需要上報。
