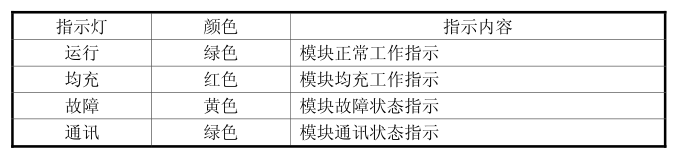

● 模塊指示燈

模塊狀態指示燈共有四個 LED，其指示的內容如下：



● 模塊操作按鍵

模塊面板共有四個按鍵，其代表的含義如下：

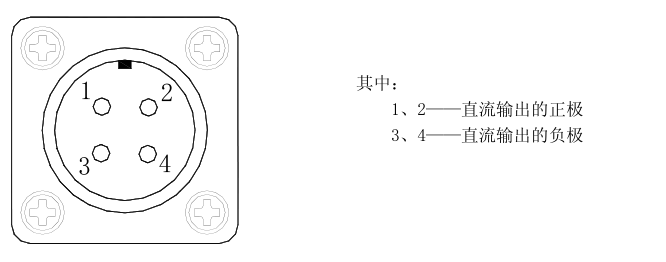

● 直流輸出端口：



● 系統接口：

模塊均流接口及與上位機的系統接口，通訊接口是采用光電隔離 RS485 串行口。

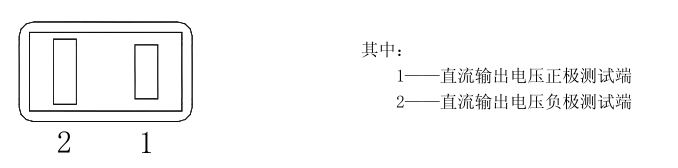

● 輸出電壓測試插座：

在充電機工作時，便于測試充電機輸出電壓，也可用于校準模塊電壓顯示。

● 直流輸入插座：



● 檢查輸入、輸出接線是否正確；

● 檢查直流輸入電源電壓是否在規定的范圍內；

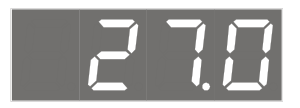

● 通電延時 1~2 秒后，模塊“運行”指示燈點亮，輸出電壓開始緩慢上升，約 3~8 秒，數碼顯示輸出電壓值如“27.0V”，表示模塊開始正常工作；

● 按向上鍵“?”或向下鍵“?”，可以切換顯示模塊的輸出電壓、電流。

● 按向下鍵“?”到第 4 屏的開/關機操作菜單：開/關機控制；

● 按“? ”確認鍵可以改變狀態，由“on”改為“off”；

● 模塊停止直流輸出，處于關機狀態；

● 拔掉模塊后背板上的交流輸入插座；

● 拔掉模塊后背板上的直流輸出插座、系統接口連接排線及接地線，模塊即在關機狀態下退出系統。

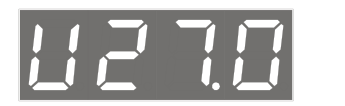

模塊運行時的第 1 屏（主畫面共 5 屏）顯示輸出直流電壓：

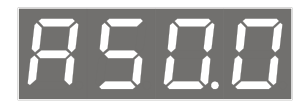

按向下鍵“?”，模塊運行時的第 2 屏顯示輸出直流電流：

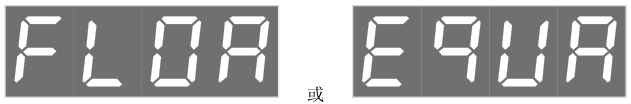

按向下鍵“?”，模塊運行時的第 3 屏顯示浮充、均充操作菜單：

FLOA(Floating charge)： 此時按確認鍵“? ”切換到浮充狀態；

EQUA(Equalizing charge)：此時按確認鍵“? ”切換到均充狀態。

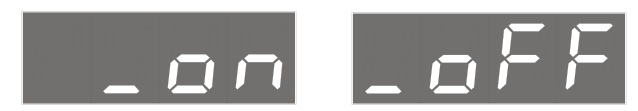

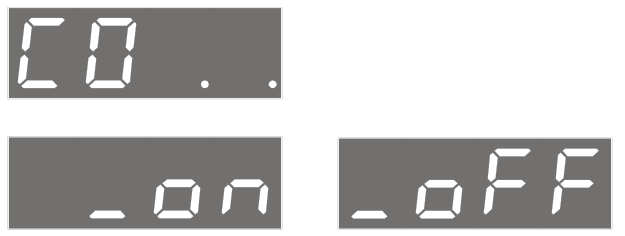

按向下鍵“?”，模塊運行時的第 4 屏顯示開/關機操作菜單：

on： 此時按確認鍵“? ”進行開機操作，

oFF：此時按確認鍵“? ”進行關機操作。

按向下鍵“?”，模塊運行時的第 5 屏顯示參數設置菜單（Set）：

此時按確認鍵“? ”可進行模塊的各項參數設置。

參數設置菜單第 1 屏，模塊直流輸出的浮充電壓（Floating charge voltage）整定：

按確認鍵“? ”進入時如上圖左畫面顯示，此時再按確認鍵“? ”即可出現上圖右畫面顯示，數字全部閃爍，再按確認鍵“? ”，則只有第一位數字閃爍，表示可進行修改，此時按向上鍵“?”或向下鍵“?”改變設定數字（按一次向上鍵“?”數字加 1，按一次向下鍵“?”數字減 1）。第一位修改完后按確認鍵“? ”則會轉換到第二位數字的修改，修改方法一樣，依此操作可進行改參數值的整定，完成后按取消鍵“ESC”退回上一層菜單，以下類同。

參數設置菜單第 2 屏，模塊直流輸出的均充電壓（Equalizing Charge Voltage）整定（按向下鍵“?”可切換顯示屏幕，以下相同）：

參數設置菜單第 3 屏，模塊直流輸出電壓的過高報警值整定（Overrun）：

參數設置菜單第 4 屏，模塊直流輸出電壓的過低報警值整定（Under）：

參數設置菜單第 5 屏，模塊直流輸出電壓的最大值整定（限壓值 Limited Voltage）：

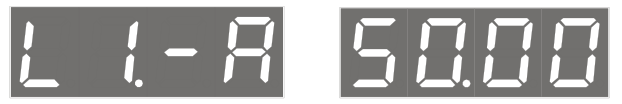

參數設置菜單第 6 屏，模塊直流輸出電流的最大值整定（限流值 Limited Current）：

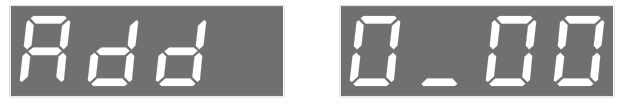

參數設置菜單第 7 屏，模塊與集中監控器的通訊地址整定（Address）：

地址前面一位表示模塊所在直流系統中充電機的組號，范圍 0~4，第一組充電機為0；后面兩位表示模塊的編號，范圍 00~15，第一個模塊為 00。

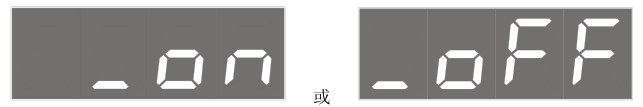

參數設置菜單第 8 屏，模塊與集中監控器不通訊時告警聲的整定（Communication）（打開或關閉）：

on： 此時按確認鍵“? ”，模塊被整定為與集中監控器不通訊時發出斷續報警聲，

oFF：此時按確認鍵“? ”，模塊被整定為與集中監控器不通訊時沒有報警聲。

參數設置菜單第 9 屏，模塊按鍵聲（Press）的整定（打開或關閉）：

on： 此時按確認鍵“? ”，模塊被整定為按鍵時伴隨有蜂鳴聲，

oFF：此時按確認鍵“? ”，模塊被整定為按鍵時無聲。

參數設置菜單第 10 屏，參數保存操作（SAVE）：

此時按確認鍵“? ”，將以上所整定的參數進行保存，掉電后不會消失。

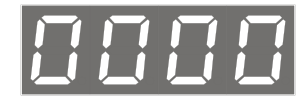

在模塊主畫面第一屏顯示輸出電壓時按確認鍵“? ”會出現如下圖畫面顯示，數字全部閃爍：

此時按向下鍵“?”即要求輸入密碼進入模塊校驗菜單：

模塊校驗菜單為調試菜單，供產品出廠調試時使用，密碼不對外開放。

● 模塊輸出電壓的微調：

此時按向上鍵“?”或向下鍵“?”改變設定數字，按一次向上鍵“?”數字加 1，模塊直流輸出電壓約上升 0.002V；按一次向下鍵“?”數字減 1，模塊直流輸出電壓約下降0.002V。調整到預期值后按確認鍵“? ”則會保存下來并退回上一層菜單。

多機并聯運行的要求：

● 每個模塊的輸出限流值整定一致；

● 每個模塊的輸出電壓值應整定一致；

● 上敘參數整定時盡量接同樣大的負載，測試使用同一塊儀表；

對于配有集中監控器的系統，模塊的通訊地址編碼應分別正確設定，不能出現重復設置。

該系列模塊設計有內置 CPU，前面板有數碼顯示，因此即方便與監控裝置組成系統成套使用，也方便模塊單獨使用。

● 當模塊與集中監控器通信正常時，模塊處于自動狀態，模塊的輸出電壓、輸出限流整定值及開/關機等由集中監控器控制；

● 模塊運行時若與集中監控器通信中斷后，模塊回到手動控制狀態，模塊的輸出電壓為最后一次通信后監控器設定的電壓，開/關機控制可通過面板按鍵操作。

● 當模塊單獨使用（無集中監控器）時，模塊的輸出電壓/電流以及各種報警/保護參數都可以通過面板操作按鍵來整定，如浮充電壓值、均充電壓值，均/浮充轉換、開/關機控制等。

注意事項

本設備內部設有抗雷保護電路，為確保設備及人身安全，保護地線必須安全可靠接地，接地電阻要小于 5 歐姆。

機器前面進風罩與后面排風口不要遮擋，前、后應留有 80～100mm 以上的間隙，以免影響整機散熱。



本產品采用中性紙箱或木箱包裝，內襯防震珍珠棉及防水塑料袋，箱內裝有：

a）智能高頻開關電源模塊一臺

b）產品合格證一份

c）產品使用說明書一份

產品在運輸過程中應有遮蓋，不應有劇烈振動和撞擊。

設備應存放在通風良好的場所，避開高溫、塵埃和金屬粉末多的環境，在儲運過程中，應避免雨、雪侵襲和劇烈振動沖擊。

廣深直流屏服務中心為您提供專業技術服務，歡迎來電咨詢。
