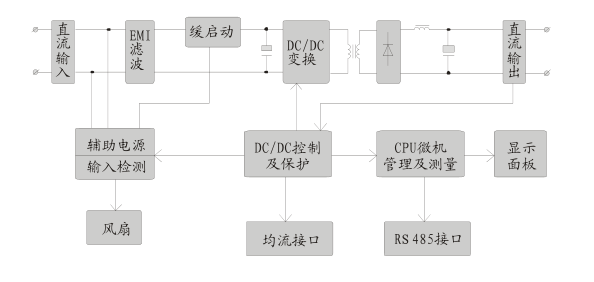

圖 1 高頻開關電源模塊工作原理框圖

如上圖所示，模塊主要由輸入電路、DC/DC 變換及輸出電路（含 DC/DC 控制保護電路）、CPU 微機管理電路、輔助電源電路等 5 部分組成。

輸入電路：輸入電路包括輸入濾波、緩啟動、輸入浪涌電流限制電路。輸入濾波電路實現對輸入電源作凈化處理，濾除高頻干擾、吸收瞬態沖擊，具有較好的電磁兼容性；緩啟動部分用作消除開機浪涌電流沖擊。

DC/DC 變換電路（含 DC/DC 控制保護電路）：后級 DC/DC 功率變換電路采用雙管正激加無損吸收電路，電路簡潔可靠，開關管無直通之危險，無損吸收減小了開關管關斷時的電壓應力，使輸出端具有較小的電磁干擾。采用電流型控制芯片，具有快速的響應，對使用不當或負載故障造成的輸出短路提供快速的保護。

輸出電路：由高頻隔離變壓器、輸出整流及濾波電路組成。

CPU 微機管理電路：負責監測輸出電壓、電流及系統的工作狀況，并將電源的輸出電壓、電流顯示到前面板，實現故障判斷及保護，協調管理模塊的各項操作，并通過 RS485 接口跟系統通信，實現電源模塊的高度智能化，具備“四遙”功能。

輔助電源電路：提供模塊內部各個控制電路所需的電源。

● 軟開關技術

充電模塊是我公司自行研制開發的第三代智能型高頻開關充電模塊，采用移相全橋零電壓脈寬控制軟開關技術，開關管為零電壓、零電流開關，無電壓電流過沖或尖峰，具有理想軟開關特性。與硬開關相比，軟開關充電模塊的開關損耗降低了 40%，給充電模塊帶來的明顯優點是：

① 整機效率提高，使在相同工作環境下充電模塊的溫升大幅降低。

② 由于無電壓及電流過沖或尖峰，功率開關器件承受的電應力較小,功率開關器件的可靠性得到提高。

③ 由于電壓變化率（dv/dt）及電流變化率(di/dt)的減小，使充電模塊的電磁干擾明顯降低，提高了電磁兼容性能。

● 智能化模塊

充電模塊內置 CPU，協調管理模塊各項操作及保護，并以電氣隔離的數字通信方式接受上位機的控制，其優點有：

① 設有光電隔離的數字通信接口具有電氣隔離能力，可承受外界 2000V 電壓沖擊。

② 模塊接受的指令是數字信號，只有在接到符合通信協議的指令時，才執行相應的操作，任何干擾導致的非法指令均不接收,不會引起模塊誤動作。

③ 模塊故障時，故障模塊自動退出，不影響系統正常運行。

④ 智能化模塊能監測到集中監控器的工作，當集中監控器故障時，可以手動控制各個充電模塊，實現電壓、電流的設置。

⑤ 智能化模塊的監控采用分散控制方式。

● 充電模塊具有如下獨立的功能：

穩定的直流輸出

電壓、電流設置功能

開關機控制功能

自主均流功能

● 可直接顯示輸出電壓、電流及各種工作狀態。

● 設有完善的過流、過壓、短路保護及防雷措施。

● 采用 SMT 表面貼片工藝，穩定性好。

● 95%以上的器件為進口原裝。
