使用艾默生PSM-E20配置軟件

利用艾默生PSME20配置軟件可以配置PSM-E20監控模塊所有的系統參數及上傳綜合自動化系統的遙測量和遙信量。

1. 連接通信線
通過RS232交叉線將安裝有PES-E20配置軟件的計算機的串口與PSM-E20監控模塊的COM7連接。接線如下圖。

圖1 計算機串口與監控模塊串口接線圖

在Vertiv PSM-E20監控模塊顯示屏上將“COM7通訊規約”設置為調試口，同時設置好本機地址和波特率。

2. 通過配置軟件配置參數

2.1 打開艾默生PSM-E20配置軟件，則出現以下界面。

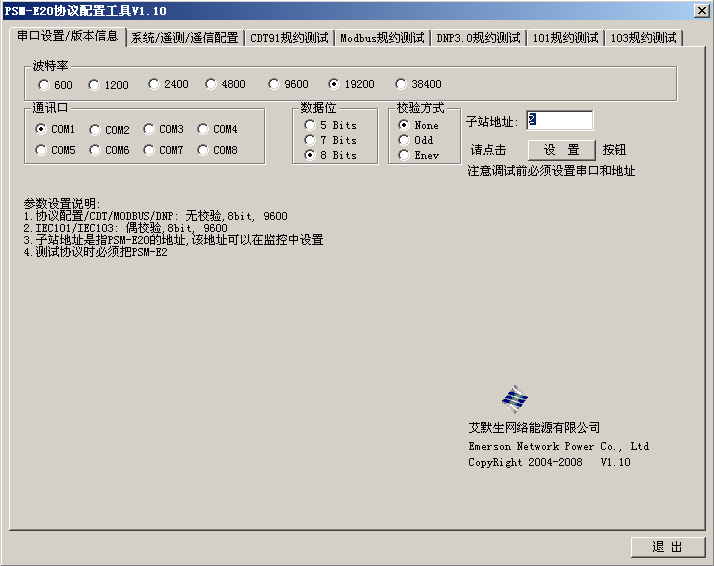

圖2 PSM-E20配置工具顯示主界面

選擇PC機通訊口，數據位為8bits，校驗方式為None。波特率，子站地址與監控模塊相一致，點擊設置按鈕。

2.2 單擊系統/遙測/遙信配置頁面，則出現以下界面。

圖3 系統/遙測/遙信配置界面

2.3 讀取數據，點擊讀設置數據按鈕，軟件將開始從PSM-E20監控模塊中讀取當前的系統設置數據，遙測遙信量信號量表，讀取時間大約持續40秒左右（9600bps）。

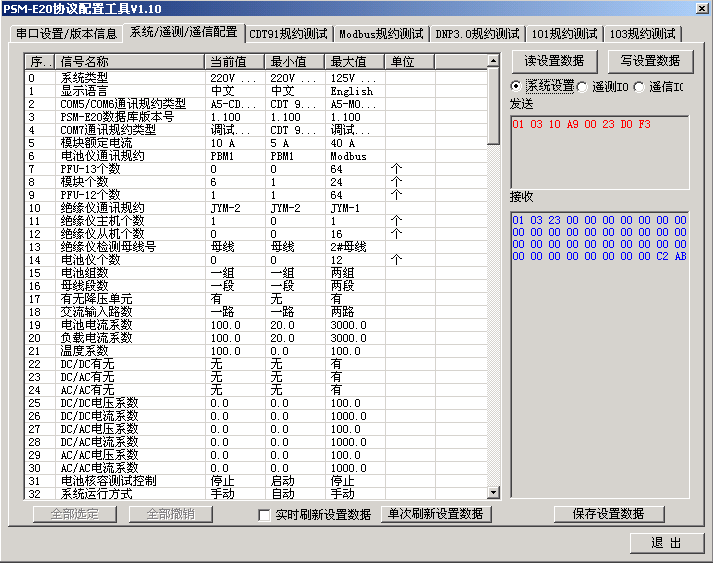

2.4 設置系統配置數據，在如下界面的右上角中選擇系統設置，直接在窗口中更改系統當前值數據（如系統類型、模塊個數、電池電流系數等設置）。

圖4 系統數據配置界面

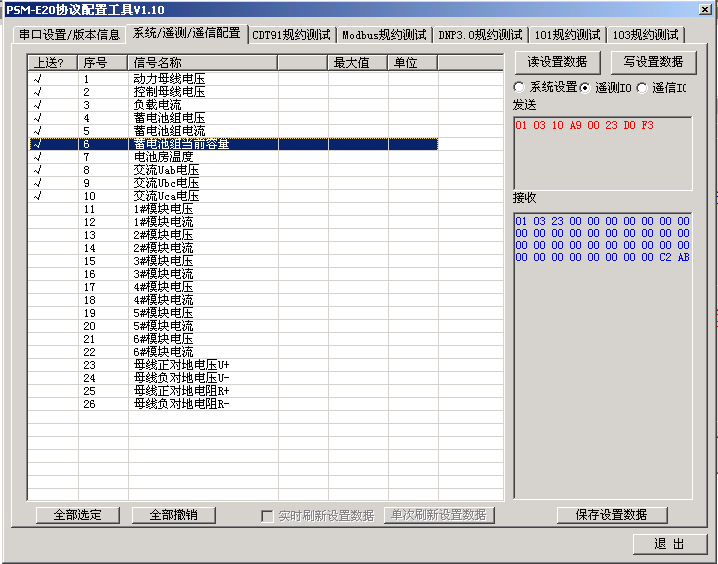

2.5 設置遙測信號表，在上面界面中選擇遙測IO，出現的如下所示所示。然后在窗口中的信號量前面直接點擊，會出現“√”，表示該信號量要上送后臺。

圖5 遙測數據配置界面

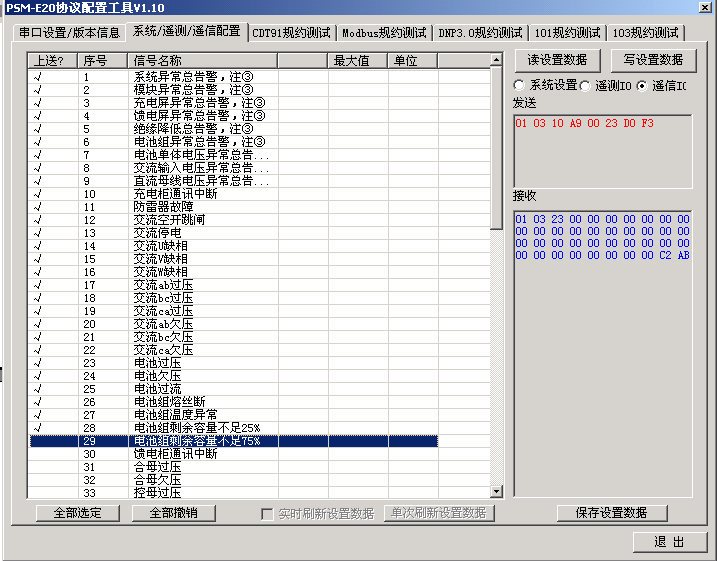

2.6 設置遙信信號表，選擇遙信IO，出現的如下所示所示。然后在窗口中的信號量前面直接點擊，會出現“√”，表示該信號量要上送后臺。

圖6 遙信數據配置界面

2.7 保存數據，所有設置完成后，點擊寫設置數據按鈕，程序?qū)⑺性O(shè)置數據寫入到PSM-E20監控模塊中，然后出現如下提示。

圖7 監控模塊復位提示框

點擊是，監控模塊會自動復位，調試程序出現以下界面

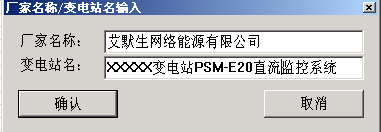

圖8 設備信息輸入框

輸入必要的信息，點擊確認，出現如下界面

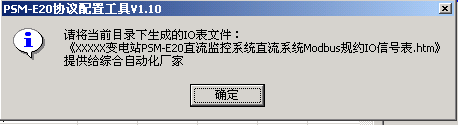

圖9 信息提示框

點擊確定，配置軟件會自動生成以下文件：

2.7.1 XXXXX變電站PSM-E20直流監控系統直流系統Modbus規約IO信號表.htm。描述后臺協議的信號表，供綜合自動化廠家編制后臺通信程序使用，請保存?zhèn)浒浮?br /> 2.7.2 RTUio.ini。為調試程序自身使用的后臺通信協議信號表。
2.7.3 PSME20系統配置數據.txt。為監控系統的配置情況，請保存?zhèn)浒敢詡湟院缶S護使用。

3. 測試

如果需要測試上面配置的參數是否能夠正常使用，按照如下步驟操作：

將生成的RTUio.ini文件和配置軟件拷貝到同一個目錄下。將計算機的串口與前面PSM-E20配置的MODBUS（本章以MODBUS協議為例）協議使用的串口相連接。

打開軟件設置串口后，選擇MODBUS協議窗口，程序會自動讀取數據如下。

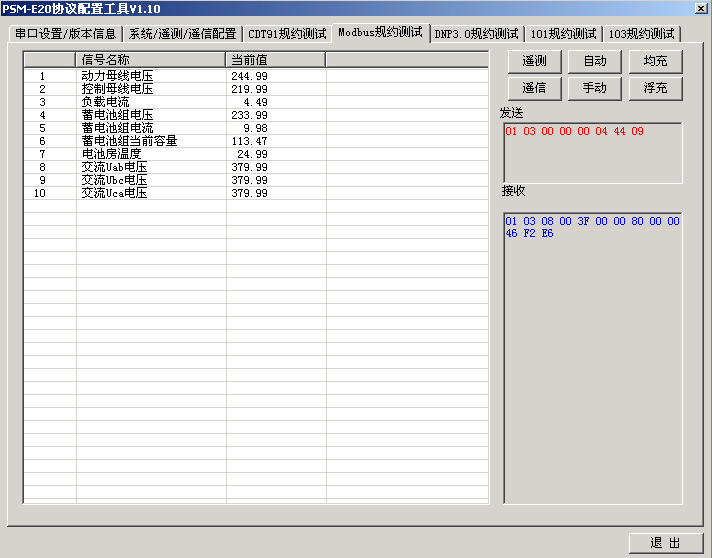

圖10 自動讀取的數據信息

如果后臺協儀配置成A5-CDT或者A5-MODBUS，其格式固定，無需配置，測試時使用PSM-A CDT或MODBUS調試工具調試。
