自冷模塊GZ22010-6/-8系列操作說明
自冷模塊GZ22010-6/-8系列操作說明
|
名 稱 |
功 能 說 明 |
|

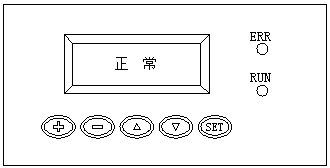

ERR指示燈 |
當模塊出現故障時，此燈開始閃爍，并直到故障排除 |
|
RUN指示燈 |
工作指示燈，表示模塊已通入電源，直到模塊斷電，此燈熄滅 |
|
按鍵“+” |
用來調整設定的數字量，或者選擇狀態量 |
|
按鍵“﹣” |
|
|
按鍵“▲” |
用于移動光標 |
|
按鍵“▼” |
|
|

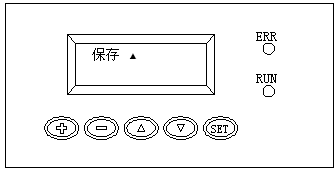

按鍵“SET” |
用來選中當前光標所處的菜單項 |
|

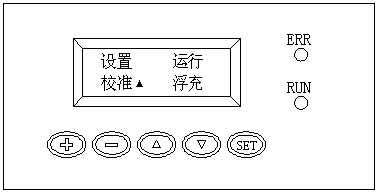

一級菜單 |
二級菜單 |
說 明 |
|
設置 |

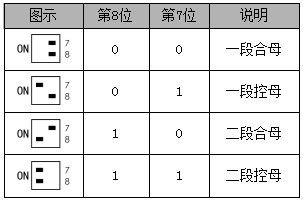

母線 |
表示當前模塊在系統中供電給“第幾段”母線；可設為“一段”、“二段” |
|

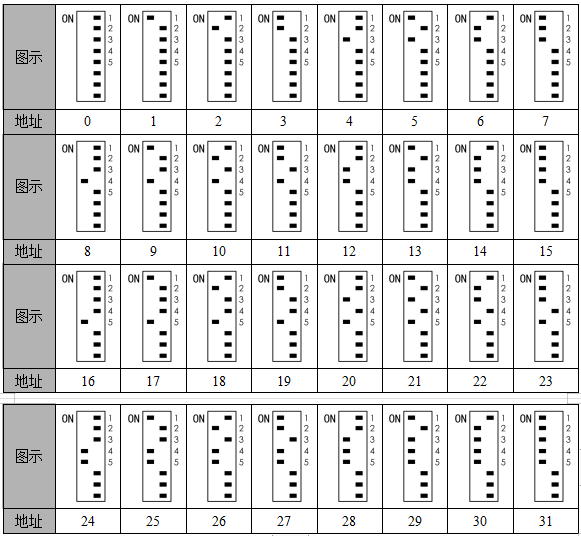

地址 |
是系統為了區別每一個模塊而設的，所以兩個或多個模塊不允許共用一個地址；設置范圍：01～99 |
|
|
浮充(電壓) |
表示該模塊工作在浮充狀態時的輸出電壓 |
|
|
均充(電壓) |
表示該模塊工作在均充狀態時的輸出電壓 |
|
|
控母(電壓) |
表示該模塊工作在控母輸出狀態時的輸出電壓 |
|
|
過壓(電壓) |
正常工作情況下，模塊的輸出電壓不能高于該值，否則模塊將產生告警 |
|
|
限流1(電流) |
“母線”設置為“一段”，模塊能夠自動調整（降低）輸出電壓，以使輸出電流不大于該限流值 |
|
|
限流2(電流) |
“母線”設置為“二段”，模塊能夠自動調整（降低）輸出電壓，以使輸出電流不大于該限流值 |
|
|
校準 |
測量(電壓) |

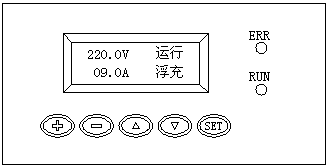

該電壓值即為液晶屏上顯示的輸出電壓值，校準該值，盡可能與實際的輸出電壓一致 |
|
測量(電流) |
該電流值即為液晶屏上顯示的輸出電流值，校準該值，盡可能與實際的輸出電流一致 |
|
|
控制(電壓) |
調整該值，將改變模塊的實際輸出電壓，使實際輸出電壓和設定電壓一致 |
|
|
控制(電流) |
調整該值，將改變模塊的實際限流值，使實際限流值和設定限流一致 |
|
|
均充/浮充 |
設定模塊的工作狀態：均充狀態或浮充狀態 |
|
|
運行/關機 |
控制模塊的開啟和關閉 |
|
|
故障名稱 |
說 明 |
|
交流欠壓 |
輸入電源電壓過低，模塊報警并自動關斷輸出，故障消除后能自動恢復 |
|
交流過壓 |
輸入電源電壓過高，模塊報警并自動關斷輸出，故障消除后能自動恢復 |
|
過壓報警 |
模塊輸出電壓過高，模塊報警顯示“過壓報警”，不關斷輸出 |
|
欠壓報警 |
模塊輸出電壓過低，模塊報警，但不關斷輸出，此故障在模塊剛上電時都會出現，原因是，模塊中有軟啟動保護電路，上電后一段時間（3～8秒），輸出電壓從零慢慢上升 |
|
過壓保護 |
模塊輸出電壓過高，模塊報警并自動關斷輸出，同時顯示“過壓保護”，故障消除不能自動恢復，必須重新上電 |
|
過流保護 |
模塊輸出電流過高，模塊報警并自動關斷輸出 |
|
過溫保護 |
模塊溫度過高，模塊報警并自動關斷輸出 |
|
指示燈 |
指示內容 |
|
綠 |
工作正常 |
|
黃 |
模塊保護，包括交流輸入過/欠壓、過溫、輸出欠壓等，故障排除后即恢復 |
|
紅 |
模塊故障：輸出過壓，需手動重新上電恢復 |
|
故障代碼 |
800 |
801 |
802 |
803 |
|
故障內容 |
過溫保護 |
過壓保護 |
過流保護 |
過壓報警 |
|
故障代碼 |
804 |
805 |
806 |
|
|
故障內容 |
欠壓報警 |
交流過壓保護 |
交流欠壓保護 |
|
