風冷模塊GF22020-6/-8系列技術指標
一、風冷模塊GF22020-6/-8系列技術指標
模塊GF22020-6/-8系列模塊技術指標如表1所示:
表1 GF22020-6/-8系列模塊技術指標表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
二、風冷模塊GF22020-6/-8系列外形結構與接口
1、外形結構

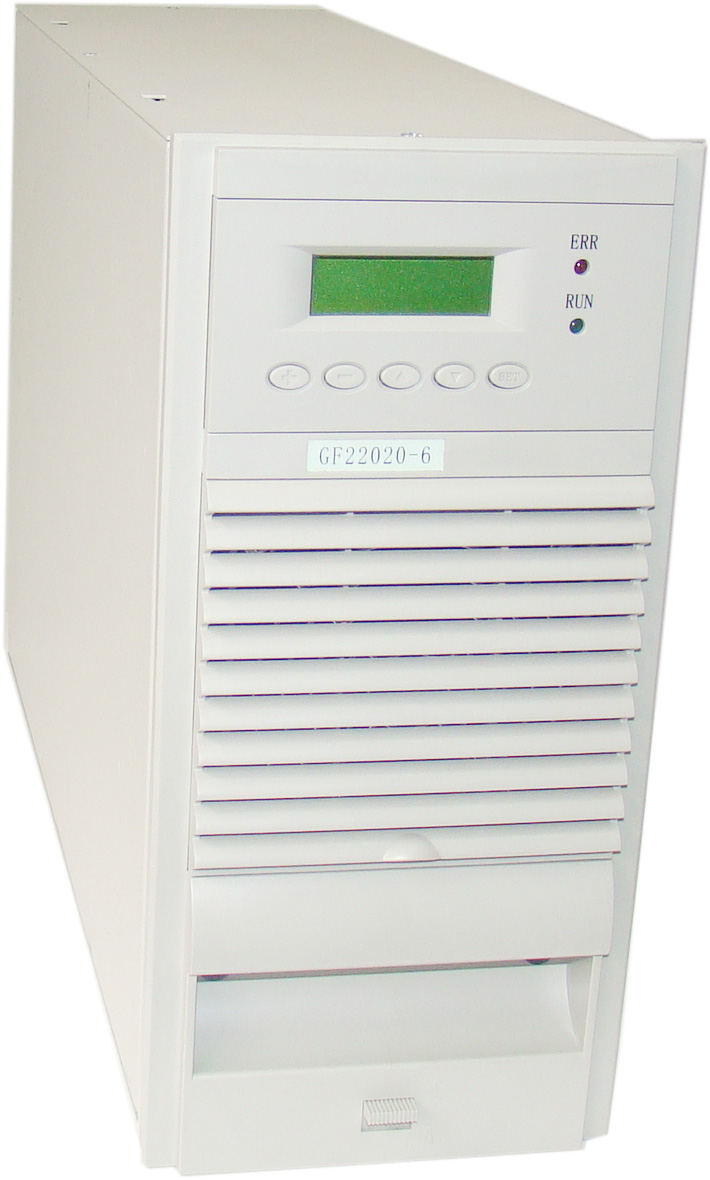

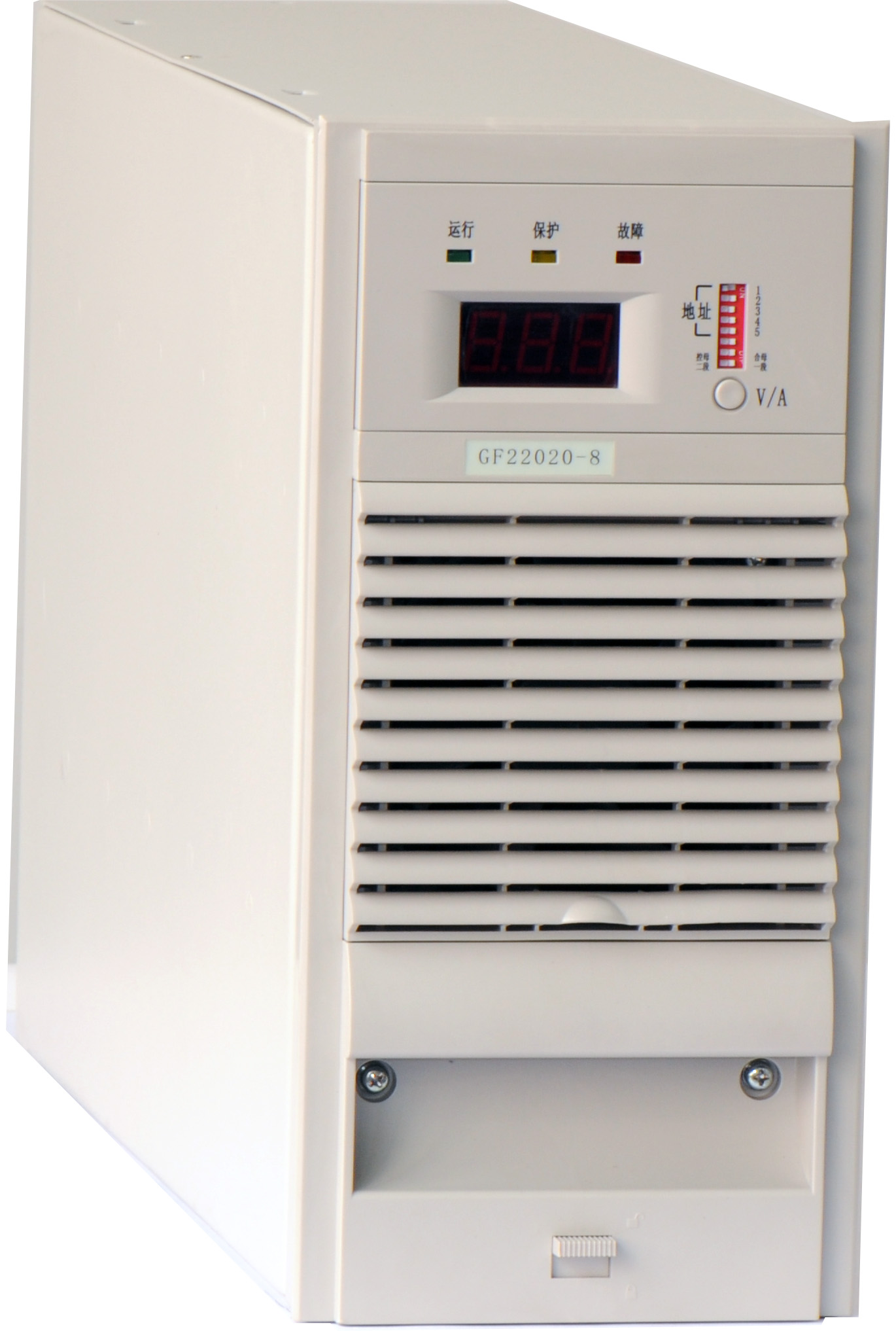

圖1 GF22020-6/-8系列模塊外形圖
圖2 GF22020-6/-8系列模塊前后視圖
2、輸入輸出的接口
GF22020-6/-8系列模塊的輸入、輸出的各種信號都要通過其后面的航空插座連接，如圖3所示，各腳的定義如表2示:
圖3 航空組件定義圖
表2 GF22020-6/-8系列模塊插座定義表
|
注意:
1、為了保障安全，請確保將交流輸入中的保護地PE端與大地正確連接；
2、為了保障系統的可靠性，每個模塊的三相交流輸入必須單獨配置進線空開。
三、風冷模塊GF22020-6/-8系列操作說明
GF22020-6/-8系列模塊操作同GZ22010-6/-8系列模塊，只是模塊輸出限流值不一樣，具體操作參見GZ22010-6/-8系列模塊操作說明
四、風冷模塊GF22020-6/-8系列選型及配置
用戶使用GF22020系列模塊時，可以采用我司提供的托架；亦可由我司提供相應配件，由用戶組裝。
1、模塊散熱設計
模塊采用強迫風冷散熱方式，因此在設計電力電源系統時，需要進行模塊的散熱風道設計。即在安排模塊位置時，應該保證模塊前后散熱風道的暢通，模塊前端必須保留15～20cm 進風口。模塊后方盡量少安裝溫度敏感部件，設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊風道附近。
注意:
設計機柜時，請考慮模塊散熱進風風道設計。
2、模塊電源配電設計
為了方便充電模塊的單個維護，模塊交流輸入進線處應分別設置單獨的空氣開關。模塊不應直接連接到系統交流母線上，推薦空開額定容量為20A。
3、安裝托架
GF22020系列模塊有3種托架供使用：2位托架、3位托架和4位托架。開孔圖及托架圖詳見關于PXZ1A-220/20（XX）的介紹。
注意，對于GF11040模塊，如有需要，只提供2位和3位托架，不提供4位托架。
4、轉接板設計
用戶不采用我司托架時，整流模塊配置有一套航空組件（航空組件定義如圖4所示），用戶自行組裝。配件清單如表3所示（對應一個模塊）。
航空組件上的轉接板RZ10H9X2上，J2和J3是模塊間的通訊/均流連接口，用4P電纜線連接在一起即可；J1為2位鳳凰端子連接器，用來與上位機通訊接口的連接；JP1是一個3位的跳針，用于設置系統485通訊口的匹配電容（電容量為0.1uF），出廠默認設置為跳針帽在“OFF”位置，對于一套系統，設置其中一個轉接板跳針的跳針帽到“ON”位置。
表3 模塊轉接板組件清單
|
圖4 航空組件定義圖
用戶設計托架結構時，托架上對應航空插座開孔尺寸如圖5所示。
圖5 航空插座開孔圖（單位：mm）
注意:
一套系統中，航空組件轉接板上的跳針帽只能有一個設置到“ON”位置。
五、風冷模塊GF22020-6/-8系列裝配尺寸
圖6 模塊尺寸圖（單位mm）
