PMU-S51觸摸屏監控模塊采用Intel八位單片機，使用320×240點陣液晶作為顯示窗口，全漢化顯示，人機界面友好。

觸摸屏監控模塊操作說明（二）

交流設置

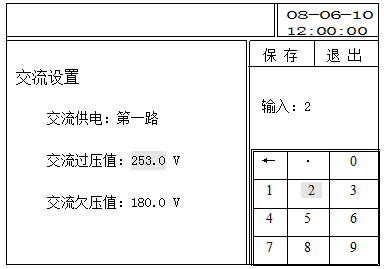

如圖1 所示，可設置交流供電是第一路供電、第二路供電還是兩路同時供電，以及交流過壓值和交流欠壓值。設置交流供電方式時，先點觸主窗區的“第一路”，此時這三個字會變為反顏色顯示，若再次點觸，將變為“第二路”，下次點觸變為“雙路”，直到您想要設置的參數為止。設置交流過壓值時，先點觸過壓值后面的參數“253.0”，使其被選中，然后在數字鍵盤中輸入欲設定的參數值，您所輸入的數據將會在附加欄中顯示出來，直到輸入一個完整的數據后，自動將您所輸入的數據覆蓋主窗區的相應參數。
設置好以后，可點觸“保存”按鈕來保存您所設置的數據，或點觸“退出”不保存退出“交流設置”，此時交流設置參數將恢復以前的數值。

圖1 交流設置

直流設置

如圖2所示，可設置直流母線分段或不分段、控母輸出電壓、合母過壓值、合母欠壓值、控母過壓值、控母欠壓值。具體設置方法與“交流設置”相同。

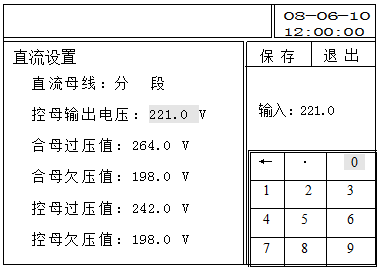

圖2 直流設置

模塊設置

如圖3所示，可設置系統配置的電力整流模塊、通信模塊DC/DC、逆變模塊INV。
可設置電力整流模塊數量、型號及通訊協議，通信協議有INP協議及MODBUS兩種協議，如配模塊型號后輟為-9型整流模塊，則采用MODBUS協議，其他模塊型號后輟為-3、-5、-6、-8采用INP協議，電力模塊最多可配置16個；

可設置通信模塊DC/DC的數量，及通信模塊的輸出電壓，單模塊輸出電流信息，通信模塊最多可配置4個；
可設置逆變模塊INV的數量，最多可配置4個；

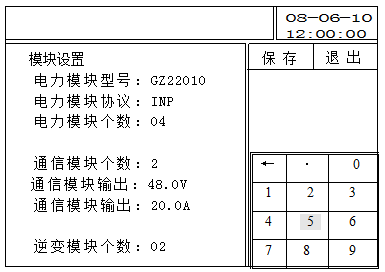

圖3  模塊設置

電池管理

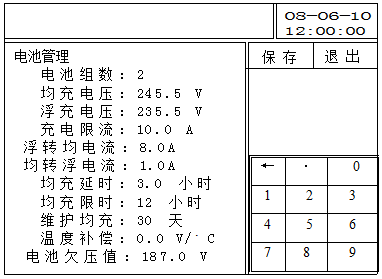

如圖4所示，可設置電池組數（最多2組）、均充電壓、浮充電壓、充電限流值、轉換電流、均充延時、均充限時、維護均充時間、溫度補償系數、電池欠壓值。
“充電限流”值是電池充電時的恒流值，此參數的設定要根據使用的電池容量及特性來設置。
“浮轉均電流”是電池浮充轉均充的判據之一，當電池電流持續1分鐘達到此轉換電流點時，系統轉為均充。
“均轉浮電流”是電池均充轉浮充的判據之一，當電池均充電流下降到轉換電流點時，再經過“均充延時”時間，則自動轉為浮充充電。

圖4  電池管理

電池巡檢

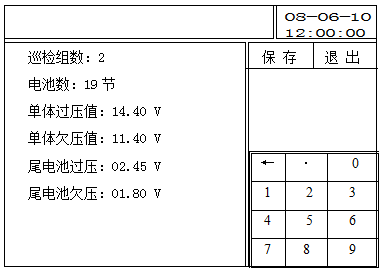

如圖5所示，可設置巡檢組數、電池節數、單體電池過、欠壓值、及尾電池過欠壓值，程序默認為最后一節電池為尾電池，如無尾電池，則將尾電池過欠壓報警值設為與單體過欠壓報警值相一致。

圖5 電池巡檢

絕緣監測

如圖6設置監測母線段數、差壓報警值、接地電阻報警值。

圖6 絕緣監測

通信設置

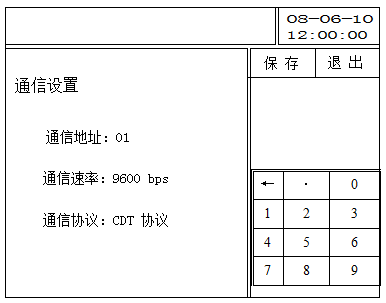

如圖7所示，可設置系統的通信地址、通信波特率和通信協議，波特率的設置方法是先選中“通信速率”，即點觸“1200”，再次點觸該位置，將變為“2400”、“4800”、“9600”，直至需要設置的速率值為止，然后按“保存”。通信協議可選擇RTU協議、MODBUS協議、IEC協議或CDT規約。

圖7 通信設置

開關監控

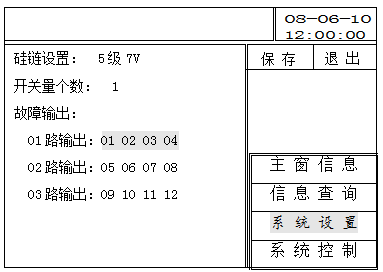

如圖8所示，可設置開關量監控個數，硅鏈的級數及每級的壓降值（5級4V、5級7V、7級3V、7級5V、或無）、定義各路故障輸出的具體故障類型。

圖8 硅鏈設置

各類故障的編號定義如圖9所示。只要輸入相應故障編號，按確定鍵即可。
若硅鏈設置為非“無”時，則04、05、06路輸出無效（自動隱藏）。

圖9  故障輸出設置

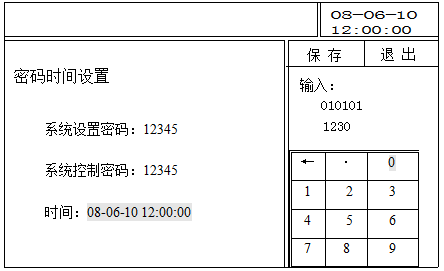

時間密碼的設置如圖10所示，可設置系統設置密碼、系統控制密碼和日期、時間。

圖10  密碼時間設置lffl

系數設置

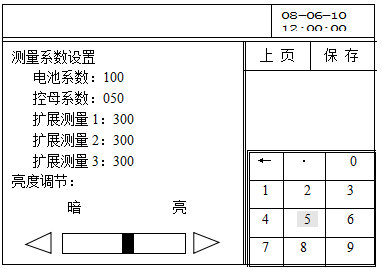

如圖11系數設置中可設置電池電流測量傳感器、控母電流測量傳感器、及三個擴展測量用傳感器的轉換量程。此參數關系到電流測量及擴展測量的準確性。如當系統使用的電池電流傳感器為200A/5V規格時，則將電池系數設為200即可。
在系數設置頁中可調整液晶顯示屏的亮度，若按下“保存”鍵，則在下次系統上電時，將按照保存的亮度顯示出來.

圖11  系數設置

系統控制

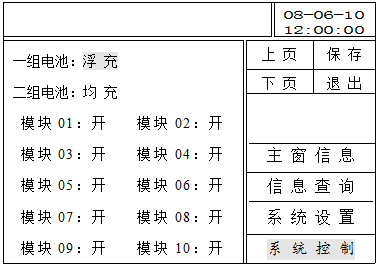

如圖12可控制電池的充電方式（均充、浮充）和模塊的開、關機。按下保存后，控制生效。

圖12系統控制

系統設置參數的數據格式及設置范圍
為確保系統安全，在設置系統參數時，系統自動對所改變參數的數據格式及數據范圍值進行檢查，如果輸入的參數不在規定的范圍內或數據格式不對時，系統會提示設置有誤并不能保存，并會將光標停在有問題的設置數據位置。
