K3A10電源模塊是我公司自主研發生產的新一代高頻整流模塊，功率級采用變頻自然諧振軟開關技術；控制上采用智能控制技術；功率器件一律使用進口知名品牌器件；產品具有性能穩定、可靠性高、輸出指標好等特點。

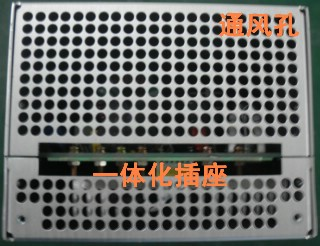

模塊電源后面板

1.保護功能

• 輸出過壓保護

輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，我公司的電源模塊內有過壓保護電路，出現過壓后電源自動鎖死，模塊上相應故障指示燈亮，故障模塊自動退出工作；硬件過壓保護點設為150V±3V.

• 輸出限流保護

電源模塊的輸出功率受到限制，輸出電流不能無限增大，因此每個模塊輸出電流最大限制為額定輸出電流的1.05倍，如果超負荷，模塊自動調低輸出電壓以保護電源。

• 短路保護

模塊輸出特性如圖1-1，輸出短路時電源采用回縮下垂限流方式, 輸出短路時模塊在瞬間把輸出電壓拉低到零,，限制短路電流，此時電源輸出功率為零，限制短路電流在額定輸出電流的5％以下, 此時模塊輸出功率很小（幾十瓦），以達到保護電源的目的。電源可長期工作在短路狀態，不會損壞，排除故障后電源可自動恢復工作。

圖1-1  電源輸出特性

• 電源模塊并聯保護

每個模塊內部均有并聯保護電路，保證故障模塊自動退出系統，而不影響其它正常模塊的工作。模塊并機輸出示意圖如下圖所示。

模塊并機輸出示意圖

• 過溫保護

過溫保護主要是保護大功率變流器件，這些器件的結溫和電流過載能力均有安全極限值，正常工作情況下，系統設計留有足夠余量，在一些特殊環境下，如環境溫度過高情況下，模塊檢測散熱器溫度超過75℃時自動關機保護，溫度降低到65℃時電源自動啟動。

• 過流保護

過流保護主要保護大功率變流器件，在變流的每一個周期，如果通過電流超過器件承受電流，關閉功率器件，達到保護功率器件的目的。過流保護可自動恢復。

2.故障報警功能

在出現故障時模塊會發出光報警。

3.通過主監控的設置功能

• 電源模塊輸出電壓設置

• 無級限流

• 遙控功能

4.通過主監控的校準功能

• 模塊電壓測量校準

• 模塊電流測量校準

• 模塊輸出電壓控制校準

5.電池管理功能

在“充電”方式下工作，電流持續10秒超過設置限流值90%自動轉換為均充工作模式；電流小于設置限流值10%自動轉換為浮充工作，如果均充電時間超過16小時，無論電流大小，強制轉換為浮充工作方式。

四、電源模塊功能特點

1.軟件校準技術

該電源模塊采用軟件校準技術，模塊內部沒有一個電位器，通過按鍵和LCD顯示可以校準輸出電壓、輸出限流、電壓測量、電流測量；參數調整方便快捷。

2.自主均流技術

模塊采用自主均流技術，可多臺模塊并機工作，模塊間均流偏差小于3%；

3.變頻自然諧振軟開關技術

為了使開關電源能夠在高頻下高效率地運行，我公司不斷研究開發高頻軟開關技術，已開發成功llC變頻自然諧振技術，使開關過程損耗大為降低，從而進一步減小體積、減輕重量、極大提高電源模塊的性能。

A、變頻自然諧振軟開關優點

• 開關損耗小

• 可實現高頻化（極限頻率可做到1-2MHz）、開關過程在平滑狀態下實現

• 變頻運行，諧波成份小

• 無吸收電路

• 電流、電壓應力小

B、LC變頻自然諧振軟開關基本原理

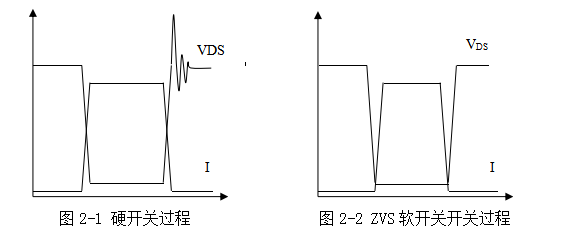

硬開關過程如圖2-1，ZVS軟開關開關過程如圖2-2,LLC變頻自然諧振軟開關開關過程如圖2-3。



圖2-3 LC自然諧振軟開關開關過程

功率開關器件的損耗由三部分組成：開通損耗、關斷損耗和導通損耗組成，硬開關在開關過程中電壓和電流同時變化，即存在高壓大電流的狀態，此時損耗很大，一般需要加吸收電路減小開關損耗，同時在關斷過程中，VDS會出現過沖，對功率管有較大的損害。

ZVS軟開關開關過程中開通時VDS降到0V時電流上升，關斷時電流降到0A時VDS上升，因而理論上無開關損耗，實際中VDS和電流變化有一定的重疊，但開關損耗和硬開關相比較大大降低,雖然ZVS一般在半載和滿載能實現零電壓開通,降低了開通損耗,但在空載和小電流時很難實現零電壓開通,因此還是有一定的開關損耗, 造成輸出有不小的諧波成份.

LC變頻自然諧振軟開關開關過程中開通時VDS降到0V時電流成正弦緩慢上升，關斷時電流降到很低時VDS上升，電流的上升和下降幾乎成正弦波狀態,因此在損耗上大大降低,提高了整機效率.這種模式不管在空載．半載還是滿載都能實現零電壓開通，LC變頻自然諧振軟開關與硬開關和ZVS相比較開關損耗大大降低。

LC變頻自然諧振軟開關的電壓和電流的變化平滑，VDS無過沖，因而輸出諧波成份小、電磁干擾小。

五、電源模塊技術指標

1.交流輸入

三相輸入額定電壓：380V，50Hz。

電壓變化范圍：323VAC-475VAC。

頻率變化范圍：50Hz±10%。

2.直流輸出

輸出額定值： 20A/110V

電壓調節范圍：90V-150V

輸出限流范圍：10%-105%×額定電流

穩壓精度：≤0.5%

穩流精度：≤1%

紋波系數：≤0.1%

轉換效率：≥95%（滿負荷輸出）

動態響應：在20%負載躍變到80%負載時恢復時間≤200цS，超調≤±5%

可聞噪聲：≤55db

工作環境溫度：-5℃ -- 45℃

3.絕緣

絕緣電阻：直流部分、系統部分與地之間相互施加500V/50Hz的交流電壓，絕緣電阻>2MΩ。

絕緣強度：交流部分與直流部分和機殼間，直流部分與機殼間施加50Hz的2KV 的交流電壓，一分鐘無擊穿，無閃絡。

4.模塊四遙功能：

遙控：開/關機、均浮充。

遙調：輸出電壓、輸出限流均連續可調。

遙測：輸出電壓、輸出電流。

遙信：開/關機狀態、故障類型。

5.結構外型：

電源模塊尺寸：385mm(D)*132mm(H)*159mm(W)

電源模塊重量：3.5KG

六、撥碼開關操作說明

1.撥碼高低電平說明：

撥碼為ON時表示低電平“0”，相反方向表示高電平“1”。

2.通訊地址段設置：

通過前三個撥碼(1、2、3)設置模塊的地址。最多可以設置七個地址位，如011表示地址01，101表示地址02，000表示地址07。

3.通訊方式設置：

通過第4個撥碼選擇通訊方式。1選擇485通訊，0選擇modbus通訊。

4.控制方式設置：

通過最后兩位撥碼選擇控制模式。11表示二段控母，10表示一段控母，01表示二段合母，00表示一段合母。

七、指示燈說明

1.綠燈（Work）：

綠燈每一秒閃爍一次表示正常工作。

2.紅燈（Alarm）：

紅燈閃爍表示故障，包括模塊故障或通訊故障等（具體可通過系統監控查看）。
