本系統使用直流漏電流傳感器，默認變比10mA/5V,按主回路線徑要求決定穿孔直徑。正負母線同時穿過電流傳感器，母線的穿向按傳感器外殼標示，箭頭所指應為負載方向，也即正向的漏電流使傳感器輸出為正，穿向裝反會導致無法系統檢出此漏電阻。

按此規格可選擇任何廠商的漏電流傳感器，選擇其它的變比則需要訂貨前聲明。本公司也提供相應的配套。

必須使用外附電源變換器為電流傳感器供電，主機和從機本身無法提供傳感器的電源。本公司提供相應的電源變換器，也可自行配套此傳感器的電源。

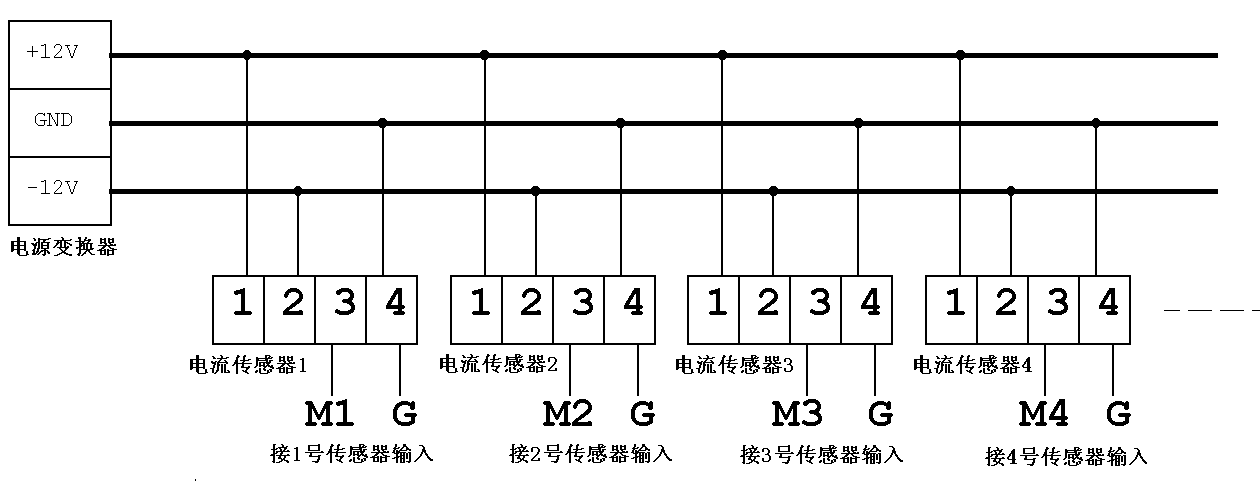

一般情況下，傳感器供電電壓是±12V。電源變換器-電流傳感器-主機接線如下圖：

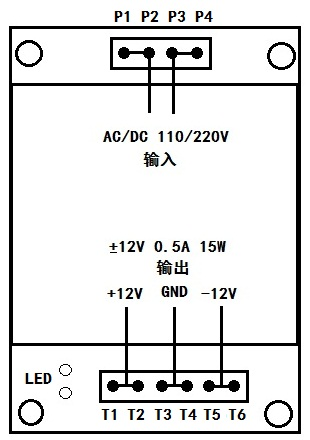

本公司提供的電源變換器如下圖示，標準導軌安裝，全金屬屏蔽外殼。

外形尺寸：120X73X40mm，最短安裝導軌長度：70mm。

電源輸入范圍：AC/DC110/220V/265V

輸出負載能力：±12V 0.5A 15W



一般廠商的漏電流傳感器電流消耗約10mA，一般情況下最少可滿足40個傳感器的電流需要，每個主機和從機的最大傳感器數量是32，因此可每個配套安裝一個電源變換器。

如果自行配套的漏電流傳感器，請參閱其靜態電流決定電源變換器的數量。



有關工程選項的說明

工程顯示用于對系統工作狀況的監視和設定，了解這些內容有助于分析異常的系統狀態。

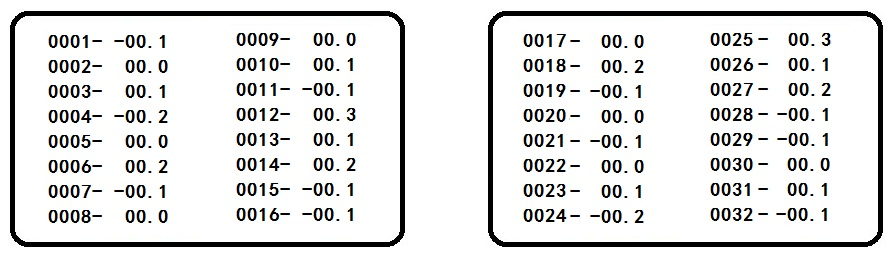

下圖示例2個支路測試界面,分別表示主機的所有漏電流傳感器數值。



按“上”“下”鍵翻頁，每頁顯示16個支路漏電流傳感器的數值。

按住“上”“下”鍵，則一次可以翻過10頁，即加速翻頁。

按“支路/設定”鍵返回主監測界面。

這個界面不會自動返回，調試結束必須通過按鍵返回主監測界面。

在這個狀態下，主機持續掃描自身和設定有效的從機的所有支路傳感器數值，并在屏幕上顯示。在通常情況下，這是所有傳感器的實時靜態零漂數值?？梢詫γ恳宦穫鞲衅魅藶橹圃旖拥仉娏?，用以觀察傳感器以及本系統電路是否正常。

電流的單位是mA，傳感器按照從主機1-32號回路，1號從機33-64號回路，2號從機65-96號回路統一編址。

能觀察到所有傳感器，直到8064號傳感器的數值，但只有被設定有效的從機的數值才被掃描。如果某從機通信中斷，或未被設定有效，則其所有傳感器數值被初始化為0。

某個傳感器的零漂過大，未必表示其工作失常，可能是由環境磁場或未被校準而引起。可以在此界面，通過改變其穿孔漏電流來觀察其輸出變化，確定其好壞。

這是一個內部參數設置界面，放置了一些重要的設置參數，包括一些預留參數。不建議修改出廠設置，除非有需要并且讀過以下內容明確這些參數的定義。

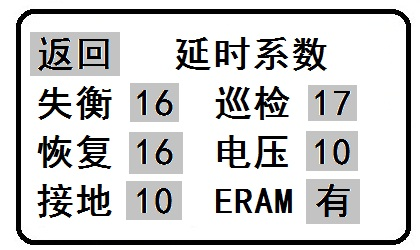

界面圖：



所有灰色標示的參數可以通過按“支路/設定”鍵依次反黑選擇，然后用“上”“下”鍵改變數值或者進入功能。長按“支路/設定”或者選擇“返回”可以返回主監測界面。

1分鐘左右無鍵操作，會自動返回主監測界面。

理解這些參數必須明確系統的工作過程。

系統不斷檢測雙段母線的對地電壓，當此電壓失衡后，延時并確認一段時間，投入平衡電阻，檢測母線總接地電阻。從電壓不平衡到投入電阻檢測的延時時間由“失衡”系數確定。在目前的設計中，延時被固定為1個軟件周期，這個參數被忽略。

如果檢測到母線接地電阻小于設定閾值，延時一定時間，以確認接地后，系統才開始巡檢支路。這個延時時間由“巡檢”這個參數確定。

同上，如果檢測到母線接地電阻小于設定閾值，相應的報警也要延時一段時間用以確認故障，這個延時時間在“接地”參數里設置。

巡檢支路結束后，如果發現有支路的接地電阻小于支路報警閾值，系統將立刻報警。如果報警后，接地被檢修并修復，平衡電壓將進一步變化，或者母線對地電壓恢復平衡。針對平衡電壓的繼續變化，系統視為接地阻值的變化，將啟動另一次母線電阻-支路電阻的巡檢過程；但如果母線對電壓恢復平衡，系統將經過延時后自動啟動一次支路巡檢過程，將所有支路的接地阻值刷新。這個延時參數在“恢復”參數中被設置。

在目前的軟件設計中，“恢復”參數被忽略，延時參數被固定為1。

“電壓”參數用于確定從母線總電壓超過或低于設定窗口值后，系統報警的延時時間。同時“電壓監測”選項必須設置為“開”，否則不會報警。

“ERAM”是系統的擴展RAM，系統在具有ERAM時，最多能連接251個從機，否則只能連接12個從機。這個選項通常取決于訂貨的要求。如果系統主機板上沒有ERAM，而連接了12個以上的從機，并設置了“ERAM”選項為“有”，則地址超過12的從機無法得到正確的監測結果。

所有的延時參數都是以軟件的循環周期為單位，一般情況下約3秒鐘。

界面如下圖示：

每個頁面顯示16個從機的通信狀態。0000號代表主機自身的支路檢測模塊，以下0001-0251分別代表1-251號從機。AA代表此從機模塊通信正常，并在其后跟以對號；其他數值都表示通信異常，并用問號跟隨。圖示表示只有1號從機模塊通信正常。

用“上”“下”鍵翻頁，按“支路/設定”返回。

這個界面在1分鐘無操作后返回。

在支路數據界面可以查看得出所有支路電阻數據的計算依據，也可用于查看系統巡檢的數據結果。

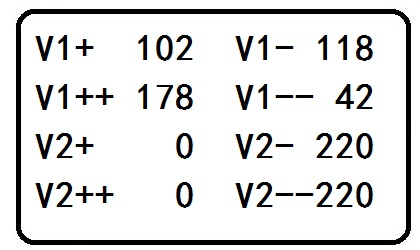

如下圖示，第一個界面顯示所有的電壓數據。這些數據是用來計算支路電阻的共用數據。



V1+:1段正母線靜態對地電壓；  V1-:1段負母線靜態對地電壓

V1++:1段正母線對地偏移電壓  V1--:1段負母線對地偏移電壓

V2+:2段正母線靜態對地電壓    V2-:2段負母線靜態對地電壓

V2++:2段正母線對地偏移電壓  V2--:2段負母線對地偏移電壓

在此界面按“上”“下”鍵翻頁，可以瀏覽所有支路數據。按“支路/設定”鍵返回主監測界面。按住“上”“下”鍵則一次可以翻過20頁數據。

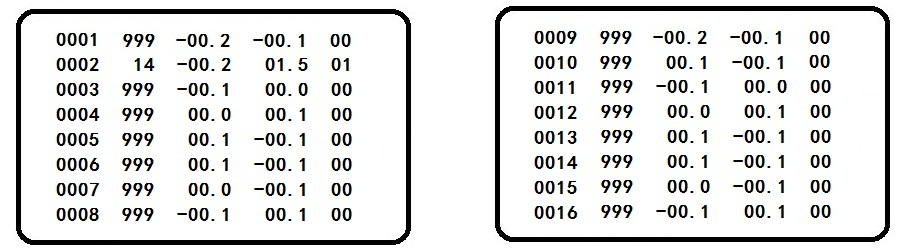

支路數據如下圖：



每頁顯示8個支路數據。所有支路從主機開始，再按從機的地址號統一編址。以第一行數據舉例：0001代表主機上第一個支路，999是此支路的接地電阻值，-00.2是此傳感器的靜態漏電流數據，-00.1是此傳感器的偏移電流數據，最后的00是此支路的故障標志，00表示無接地報警，第二行的01代表此支路的阻值已經超出閾值而報警。

可以查看所有支路的數據，支路數和母線的設定情況不會影響顯示。

此界面在1分鐘無操作后自動返回直流屏主監測界面。
