一.操作面板說明

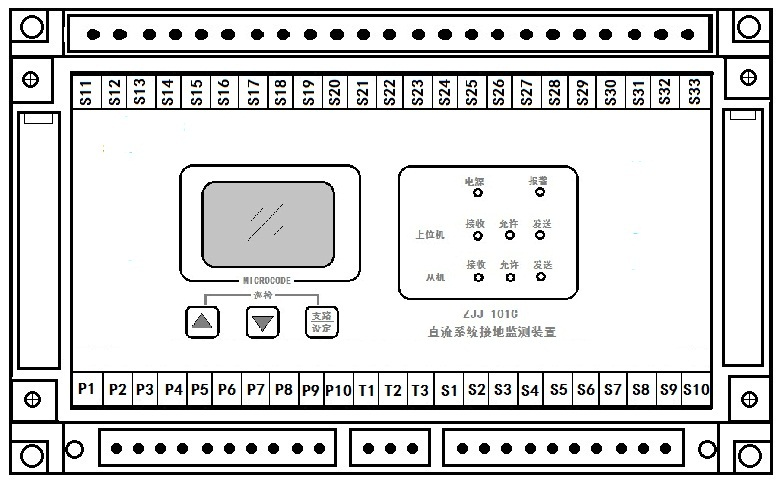

1.主機面板，如下圖

主機上有LCD顯示屏和3個按鍵，以及8個指示燈。
LCD是微型高精度點陣寬溫液晶，藍色背光。
按鍵分別是“上”“下”“支路/設定”，相應功能在操作說明中詳解。
上電則電源指示綠燈亮。任何異常參數如果被設定允許報警，報警指示紅燈亮。如果蜂鳴器被設置打開，同時發出斷續訊響信號。報警繼電器觸點閉合。
6個綠色通信狀態指示燈用于監測上位機和從機2個通信口的狀態。這些指示燈接于硬件級別，不受本機CPU控制。當本機接收串口數據時，接收指示燈閃爍；當本機CPU發送數據時，允許和發送指示燈閃亮。接線錯誤也可能導致接收指示燈常亮，這樣便于掌握通信口的接線和查找故障。
面板上標示出接線端子號，端子接線定義見后面章節。

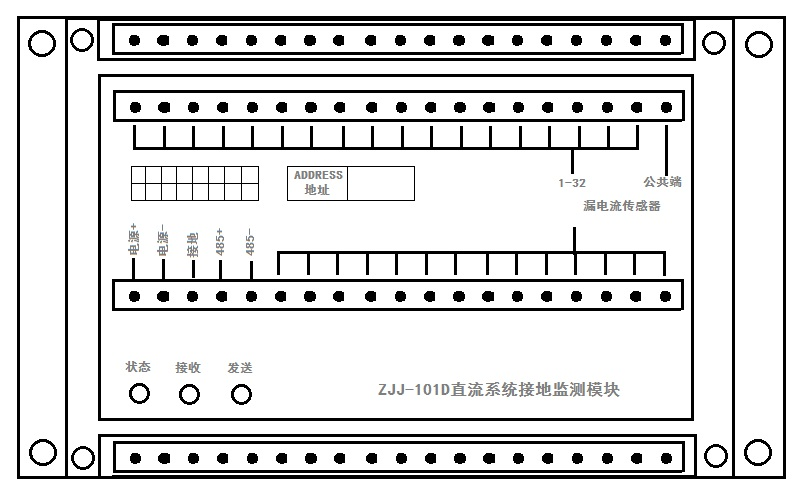

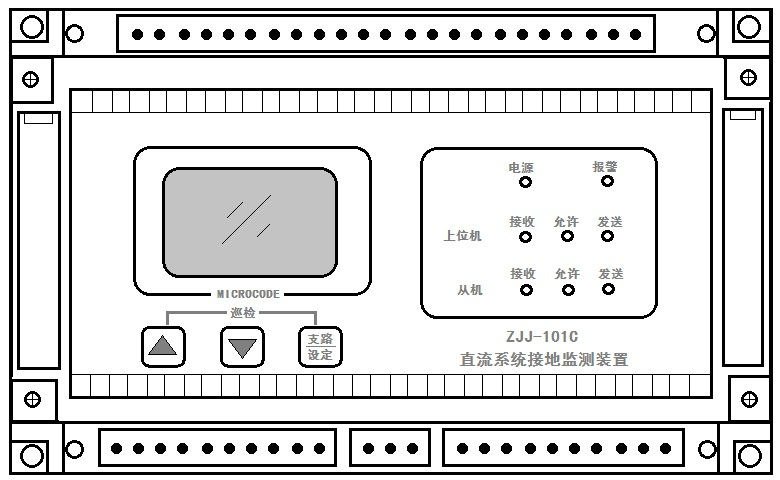

2．從機面板，沒有按鍵和顯示，如下圖：

面板上只有3個指示燈，分別表示工作狀態、通信的接收、發送指示，都是綠燈。
主機在每個循環依次尋呼所有從機，確定從機的工作狀態，這時接收指示燈閃爍。被選中的從機依次啟動發送數據，相應發送指示燈閃爍。在主機屏幕上給出故障從機號的提示。也可以在“從機狀態”界面讀出所有從機的通信狀態，參見工程附件文檔。
狀態指示燈有3種閃爍頻率：最慢、中速、高速。
最慢的閃爍表示所有外接傳感器正常，并且本身工作者正常；也對應所有端子沒有外接傳器的情況
中速閃爍表示有外接傳感器的零漂電流超差，大于1mA;由于系統可以自校準，這未必代表傳感器故障，只是一種提示，有可能是由未精調或者現場的磁場影響所致。
可以在主機的“支路測試”界面監測并讀出所有傳感器的零漂電流，參見工程附件文檔。
當從機收到主機的巡檢指令，開始檢測所接傳感器的偏移電流時，狀態指示燈高速閃爍，并只維持10秒左右。
地址標記欄用于標記出廠時的從機地址，從1開始遞增。左邊的2進制標記欄給出從機內部撥碼開關的相應位置，用于參照。用戶也可以自行改變撥碼設置。卸掉從機上罩，從左到右按從高位到低位的順序讀出或改變撥碼盤。
同一系統的任何2個從機的地址不能相同，否則將產生通信沖突，產生檢測錯誤。
面板直接標示出端子號和接線定義，也可以參照后面章節的詳解。
二.操作說明
本機有“上”、“下”“設定/支路”3個按鍵，所有功能和設置均可通過此3個按鍵完成。
按鍵功能分常態監測和設置兩部分，以下分別描述：
1．常態主監測界面

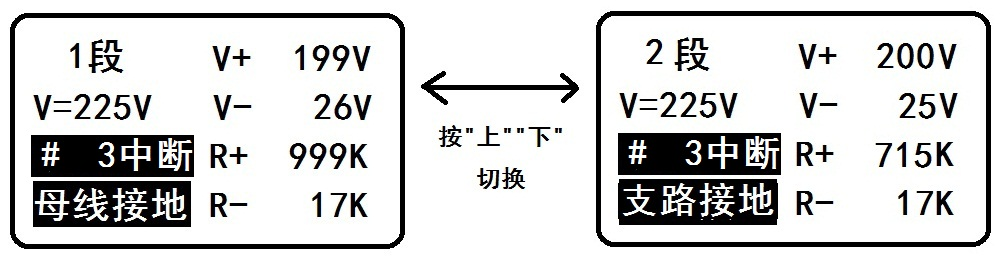

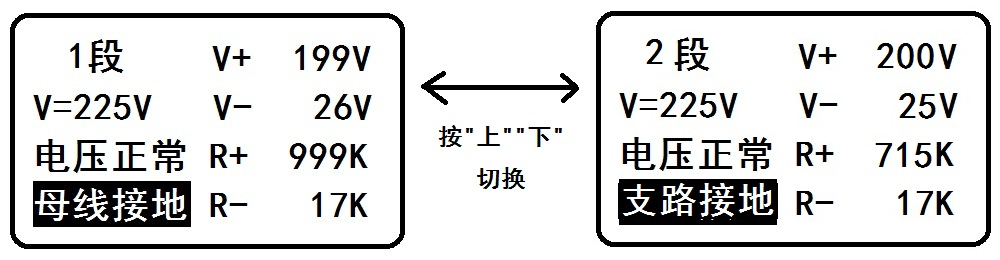

按“上”“下”按鍵在1段/2段主參數顯示之間切換。如下圖

按“設定/支路”按鍵在支路電阻數據界面和主監測界面之間切換，支路電阻數據每頁顯示某模塊的16個支路，屏幕最左邊有模塊地址號的提示碼。這個界面如果無鍵操作，將自動在2分鐘后返回主監測界面。
下圖是一個有1個從機的系統的例子

進入顯示支路電阻界面后，按“上”“下”順序顯示主機和各個從機的支路電阻。
在任何情況下，再次按“設定/支路”，返回主監控界面。
在多從機時，可以按住“上”“下”鍵，來加速翻頁。
超過報警設定值的參數被反黑顯示，以明確提示。

2.設定界面

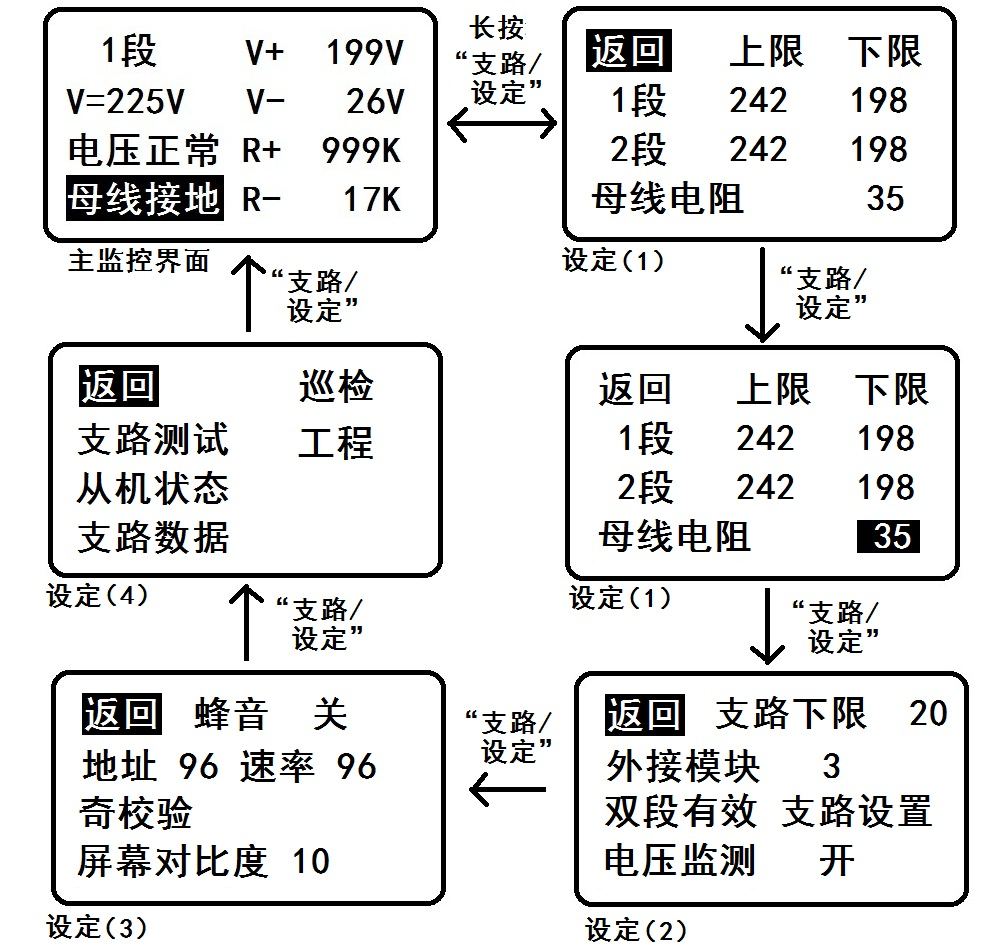

如下圖示操作界面，長按“設定/支路”鍵，可進入參數設定界面；在任何設定界面，長按“設定/支路”鍵，將會返回主監測界面。
如果2分鐘內無操作,設定界面也會自動返回主監測界面。
進入設定（1）界面后，接著按“支路/設定”按鍵，注意不是長按，只需點擊，即可切換激活的設定項，激活的設定項被反黑顯示。本頁全部選項切換完畢后，會自動翻頁進入下一個設定界面，并依次循環。
按“上”“下”可改變激活項的設定值。長按“上”“下”可以加速數值的變化。
如果選中相應的功能或者進入下一級菜單，也用“上”或“下”鍵來執行。

有關設定界面和選項的解釋：
設定（1）界面：
雙段母線的過欠壓值是分別單獨設定的，這樣不僅適用于雙控制母線隔離的系統，也適用于分別監測控制母線和動力母線的單母線系統，而且可以對控制母線和動力母線的饋出回路分別單獨檢測和計算，精度更高。
依顯示的對應關系分別可設定1段和2段的過、欠壓數值。
母線電阻是母線接地的報警閾值，單位千歐。系統在監測到母線對低電壓失衡后，自動檢測母線接地電阻。如果接地電阻沒有變化，那么檢測只進行一次。
監測到的接地電阻小于此設定值后，報警將在延時后發出，延時時間可在工程菜單里設定。出廠默認延時時間在1分鐘左右。這個用來區分偶發的瞬間接地，避免誤報。
設定（2）界面：
“支路下限”單位也是千歐。當檢測到母線電阻低于設定的報警母線電阻值，并且延時、報警后，再延時設定的時間，才進入支路巡檢。即使針對最多的支路數量，由于全部模塊進行并行工作，檢測時間也不多于1分鐘。
如果檢測到任一支路的接地電阻值小于此支路設定值，系統立刻報警。
支路和母線報警值分別單獨設定，可以避免誤報并提高監測的敏感度，并避免頻繁檢測對母線運行的影響。
“外接模塊”設定用于確定外接從機的數量。主機從地址1開始循環掃描各個從機，外接模塊的設定決定了掃描從機的總數。
如果從機的通信連接斷開或者掉電等，會導致從機無應答，主監控界面會反黑顯示故障的從機地址號，提示操作人員檢修，但不會啟動報警。多個從機的故障則循環顯示，直至故障恢復，提示將自動消失。如下圖，提示3號從機故障。

“雙段有效”可在“雙段有效”、“1段有效”、“二段有效”之間切換。這3個設置分別對應3種母線的巡檢方式。可以單獨設定1段和2段有效，使用靈活性很強。

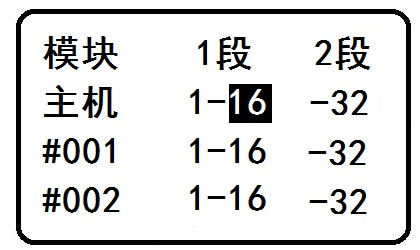

“支路設置”具有下一級菜單，是個表格式菜單，可以查看和定義所有從機的有效支路數量和1、2段支路的分配。如下圖：

在這個界面，按“支路/設定”鍵可以向下切換翻閱并反黑各個設定值，每頁顯示3個從機模塊的支路號設定。例如在這個圖示例子中，主機和從機都是在1段分配1-16號支路漏電傳感器，2段分配剩下的17-32號傳感器。
按住“支路/設定”按鍵，可以反向切換選擇設定項。
按“上”“下”按鍵，改變設定值。
按住“上”“下”按鍵，返回主監控界面。
1分鐘內無鍵操作，自動返回主監控界面。
可以任意設置主機和所有251個從機模塊的支路分配,但只有在“外接模塊”中，設置有效的模塊才會在支路巡檢中有效。同時，如果只設置了1段母線有效，那么所有的2段支路設置也不會起作用；同理，當設置2段母線有效時，被設置的1段支路也不會被檢測。
“電壓監測”可選擇開或關，關閉電壓監測，系統將不會發出任何被測電壓的過欠壓報警，也即電壓監測功能失效。但屏幕上仍然反黑顯示母線過壓或欠壓，只是報警燈和蜂鳴器，以及輸出繼電器，都不會因電壓異常而動作。
設定（3）界面：
“蜂音”開關出廠默認關閉，打開后，報警時發出斷續急促類似莫爾斯碼的蜂音。
地址、速率定義了主機的外接上位機串口。默認96，即60H，速率9600。奇、偶、無檢驗對應不同的上位機設定。還可設成“華為兼容”，用以兼容其它廠家的主機RTU。
“屏幕對比度”分20級可調，直接按“上”“下”鍵改變設定值的同時即可觀察對比度效果。一般用出廠設定值10即可應付大多數溫度狀況。
設定（4）界面：
“巡檢”選中后，按“上”“下”可進入支路巡檢過程，這與同時按下“上”“支路/設定”鍵效果是一樣，即手動巡檢。巡檢完畢停留于支路電阻界面，如長時間無操作，再自動返回主監測界面。
這個界面的余下選項都是用于工程設定和系統工作狀態和參數的監視，對通常用戶意義不大。可以參見后附的工程師手冊，有對全部參數意義的解釋。
3.巡檢
同時按“上”、“設定/支路”按鍵可在稍作延時后，巡檢并顯示所有支路電阻。

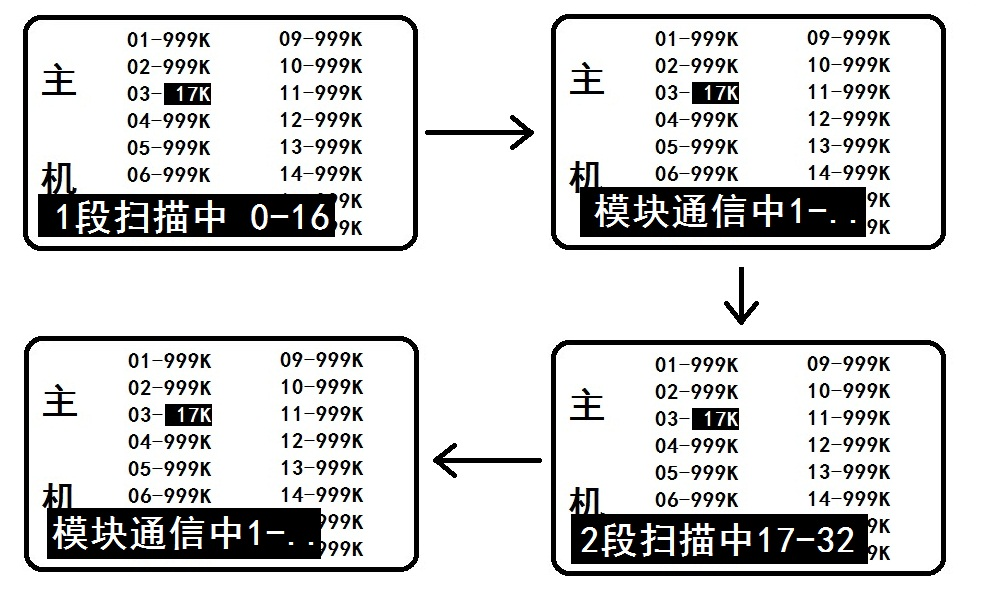

巡檢過程有系統的動作提示，這是個全自動的過程，具有極好的魯棒性。如下圖：

巡檢結束后，疊加在顯示界面上的提示會自動消失。

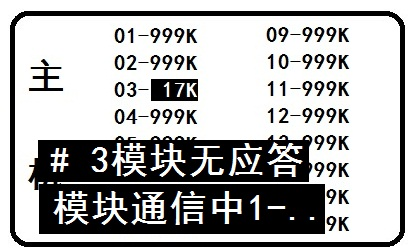

如果在巡檢的通信過程中有從機發生無應答故障，會有相應的提示，如下圖：

上圖提示3號模塊巡檢中通信故障。故障模塊的全部支路電阻將自動被當作999K，也就是忽略其檢測結果，以免引起誤報警。
由于采用了多線程的軟件控制技術，支路巡檢過程中也可以進行其它的鍵盤操作、設定等，但巡檢的提示將一直存在，直至巡檢結束自動消失。

三.機械特性
主機外殼尺寸：長X寬X高 =155X112X60mm 標準35MM導軌安裝，最短安裝導軌長度：150MM
從機外殼尺寸：長X寬X高 =145X95X40mm 標準35MM導軌安裝，最短安裝導軌長度：140MM

四.接線說明
1.主機的接線端子圖和定義

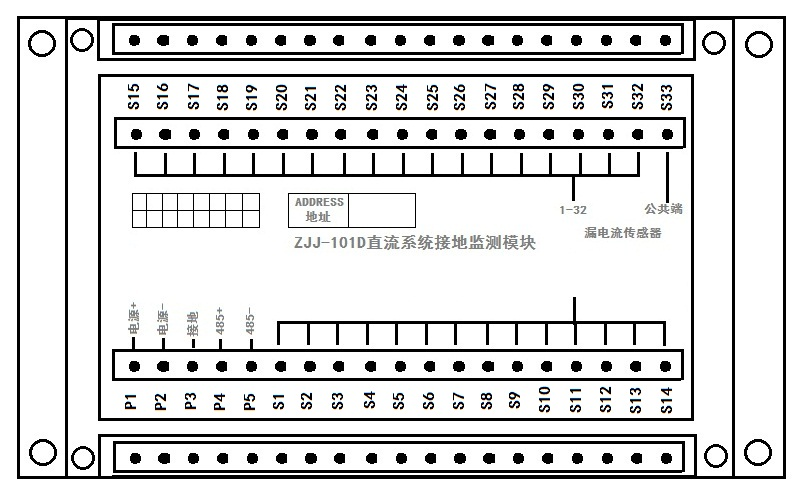

2.從機的接線端子圖和定義
