1.概述

ZJJ-101C主從式系統為復雜的、多回路、多饋出柜的直流母線系統而設計，為母線和支路的絕緣狀況的實時在線監測提供完善的解決方案。

多饋出回路、多饋出柜的系統中，單主機所帶檢測回路數或者數量有限，或者導致屏間聯線過于繁復。ZJJ-101C系統采用分布式檢測，通過485串行總線連接各從機模塊同步工作，使系統接線簡單，工作可靠，并降低了總成本。

由于主機自身也帶有32回路檢測，也可單機使用。全部模塊包括配套電源均使用導軌安裝。體積更小，適用性更強。

由于采用直流平衡電阻的檢測方法，不對母線產生任何交流或直流干擾信號，不會造成人為絕緣電阻下降，正常運行也不會導致母線對地電壓的人為躍變，因此適用于任意電壓等級的發電廠、變電站。

ZJJ-101C具有微型點陣液晶，重新設計了軟件功能，新的操作系統使人機界面極為豐富，操作使用更加方便。

針對雙段母線多饋出柜多回路系統，回路管理采用了創新的模塊分組管理方式，使用一個從機可以檢測一套饋出柜上的2段獨立母線的饋出回路，模塊現場設置和使用極為方便。

2.特點

模塊化標準工業控制器結構, 所有主機、從機、電源均導軌安裝，安裝維護簡便；

全漢字顯示介面，易操作，所有主要參數均可查閱；

ZJJ-101C主機自帶32回路監測，可獨立工作；ZJJ-101D從機帶32回路，主機最多可外接251個從機，擴展至8064個回路。

直流平衡電阻檢測法, 無母線干擾；

支路快速檢測，所有從機同步檢測，巡檢時間短；

測量結果不受母線分布電容影響；

雙段母線過、欠壓單獨設定，更適用于同時監測控制母線和動力母線；

可自動/手動巡檢支路；

雙段母線混合分組的饋出回路管理系統，可現場將任意檢測回路定義至任一母線；

可自行配套及增減直流漏電流傳感器，配置靈活方便；

雙通訊接口全隔離，MODBUS/艾默生通信協議全兼容；

工業級工作溫度范圍。

3.功能

監測顯示

雙段母線電壓值；

雙段母線正負端對地電壓值；

雙段母線正負端對地電阻值；

所有支路號,絕緣電阻值；

報警項

母線絕緣報警；

支路接地報警；

母線過、欠壓報警；

從機通信狀態

母線巡檢提示

4.工作原理

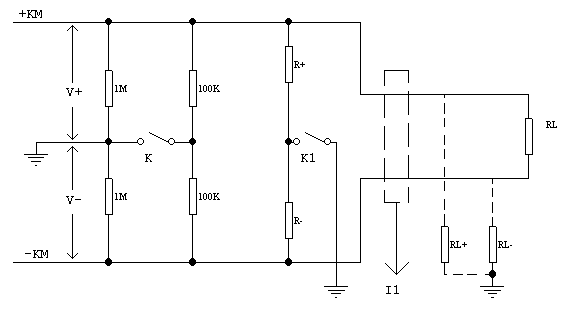

本裝置采用直流平衡電阻探測法，原理見下圖。正常狀態下的平衡電阻是電壓檢測分壓電阻，這時正、負母線對地電壓V+和V-相等。當有接地電阻RL+、RL-存在時，只要V+和V-之差大于設定值，裝置自動接入兩個150K平衡電阻，這將矯正偏離的平衡電壓，測量取得此時的V+’和V-’；根據V+、V-、V+’、V-’，即可求出正負母線的絕緣電阻RL+、RL-。這種檢測方法不破壞母線對地的平衡狀態，不影響母線的任何運行狀態和性能，而且可以實現快速的測量。

當母線絕緣電阻小于設定值而報警后，裝置延時后自動進入支路巡檢狀態。并同時進入支路顯示界面。

支路檢測原理：先檢測電流傳感器的零漂電流I，然后K1閉合接入阻值更小的平衡電阻R+、R-，只要RL+和RL-不相等，漏電流便有變化而得電流值I’，兩者之差與實際漏電流成正比。根據平衡電壓的變化值，檢測出每個回路的漏電流值，可求出支路絕緣電阻RL+，RL-。這種原理可以避免漏電流傳感器零漂的影響。

檢測控制策略上采用累進積分式判定法，即當母線對地電壓失衡后，對母線和支路的檢測只進行一次，只有當接地狀況進一步變化，或者恢復，引起電壓繼續變化時，才喚起第二次檢測，以避免頻繁接入電阻，影響母線運行。

當母線接地從故障中恢復后，裝置會自動運行一次支路巡檢，用以恢復故障報警的支路。

由于擁有完善詳盡的運行策略，裝置完全可以在無人干預下全自動運行。現場人員在母線維修的全過程中不必對其進行任何操作，同時自帶顯示界面可以為維修過程提供完善的數據參考。

5.技術參數表

6.系統結構

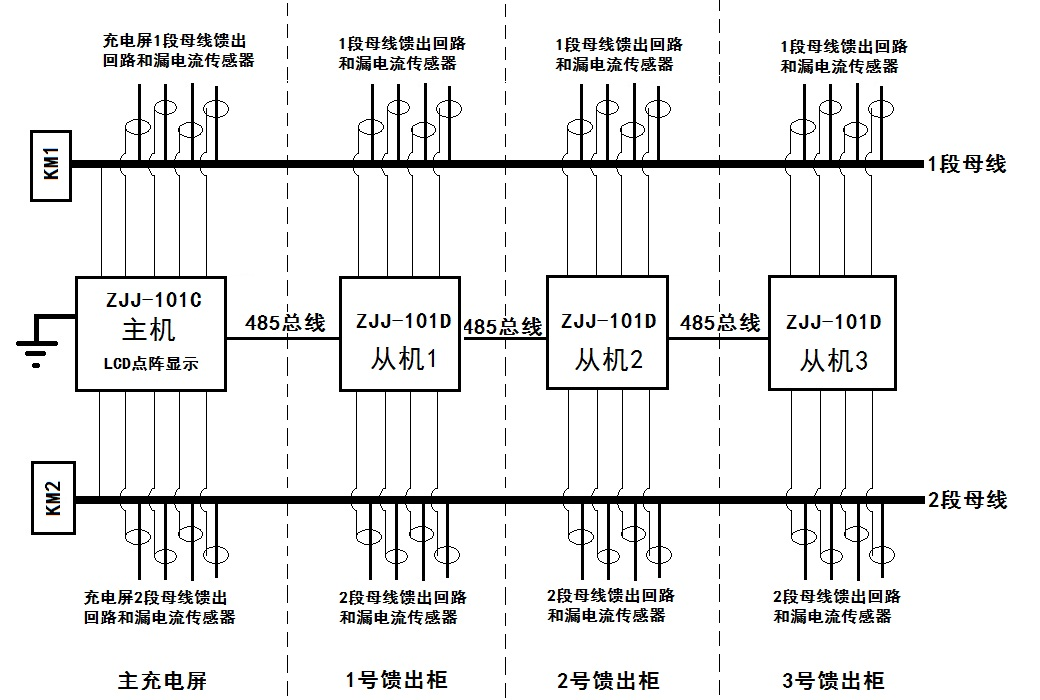

作為復雜檢測系統，本裝置使系統的總體結構設計趨于最簡化。理解此結構有助于更好的了解如何布線和操作。結構圖如下

主機本身自帶點陣液晶顯示和操作鍵盤，可以獨立工作。從機不帶顯示單元，只帶有工作狀態指示燈。在上圖顯示了一個一只主機和3個從機組成的典型系統，由此可以衍生出其他組合：例如單主機系統，單母線系統，最多252個從機的巨系統等，都可在此基礎上刪減而成，系統連接完畢后，只需在主機上通過鍵盤設定即可。

主機上自帶32個漏電流傳感器輸入回路，即可以檢測32個饋出回路；每個從機上也帶32回路。對于主機或者任意從機而言，可以在32個回路以內任意設置有效回路，在同一個模塊上，可以指定某些回路用于1段母線，其余回路用于2段母線。但回路順序必須連續。例如2號饋出柜有1段母線的8個饋出回路，2段母線的9個饋出回路，則設置此從機的1段母線有效順序號為1-8，二段母線有效順序號9-17,其余饋出回路將不被檢測和顯示。

母線的有效順序號也可設置成“無”，此主機或從機將完全用于另一段母線的饋出回路檢測。有完善和易于理解的設置界面完成這些設置功能。在支路數據顯示時，設置無效的支路將被忽略。支路數據顯示按照從機地址號分組，可以輕松地定位故障回路。

在主機上錯誤的饋出回路軟件設置可能導致漏檢，但通常情況下不會導致嚴重的誤報警。
