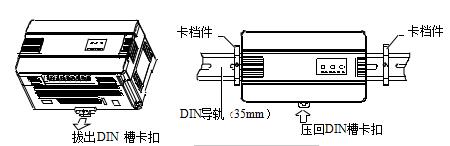

圖 1  電池監測儀安裝方法

2.1 將電池監測儀底部的 DIN 槽卡扣按水平方向拔出。
2.2 將電池監測儀掛到 DIN 導軌上。
2.3 將卡扣壓回原位，鎖住電池監測儀。
2.4 將電池監測儀兩端用 DIN 槽卡擋件固定，避免左右滑動。
如果電池監測儀需要安裝到面板上，則其開口尺寸為：135mm×75mm。
3  接線
取下蓋板
用螺絲刀將卡扣向里頂，直到卡扣松開為止。取下蓋板就可以看見圖3所示的端子排。
連接 EBU01將電源線連接到圖 2 所示位置。

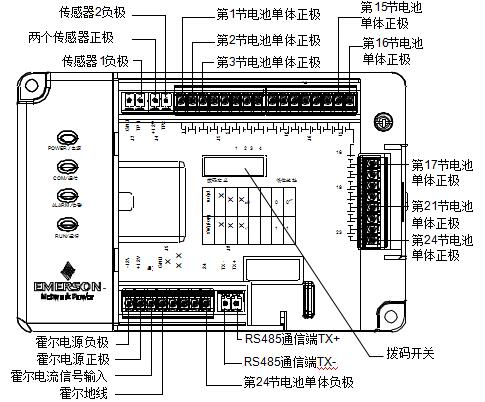

圖 2 卡扣以及電源線連接端子位置

根據圖 3 標示連接其它電纜。第 1 節電池正極連接到 J5 的 1 腳，第 2 節電池正極連接到 J5 的 2 腳，然后依次連接，直到將第 24 節電池正極連接到J7 的最后一個腳上。最后，將第 24 節電池負極連接到 J9 絲印為 24 的腳上，如圖 3 所示。

圖 3 EBU01 接線圖

如果電池監測儀實際測量的電池不到 24 節，則最后一節電池單體的負極需要連接到 J9 端子上絲印為 24 的腳上。所有未連接的腳需要短接，然后再接到 J9 絲印為 24 的腳上。例如：實際接入 EBU01 的電池節數為 21節，則將第 21 節電池單體的正極接到圖 3 所示的腳上，將第 21 節電池單體的負極連接到 J9 絲印為 24 的腳上。然后再將 J7 端子上剩下未接線的 6、7、8 腳短接后再接到 J9 端子上絲印為 24 的腳上。
連接 EBU02
將電源線連接到圖 2 所示位置。根據圖 4 標示連接其它電纜。
第 1 節電池正極連接到 J5 的 1 腳，第 2 節電池正極連接到 J5 的 2 腳，然后依次連接，直到將第 19 節電池正極連接到圖 4 所示位置。最后，將第 19 節電池負極連接到緊挨著的腳上，如圖 4 所示。

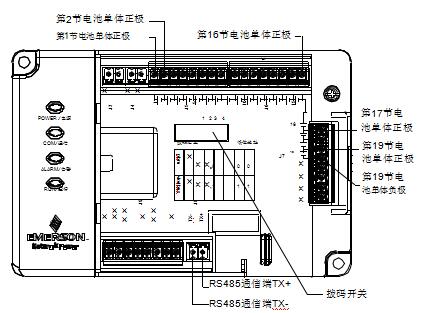

圖 4 EBU02 接線圖

如果電池監測儀實際測量的電池不到 19 節，則最后一節電池單體的負極需要連接到 J7 端子的第 4 腳上。所有未連接的腳需要短接，然后再接到J7 端子的第 4 腳上。例如：實際接入 EBU02 的電池節數為 17 節，則將第 17 節電池單體的正極接到圖 4 所示的腳上，將第 17 節電池單體的負極連接到 J7 端子的第 4 腳上。然后再將 J7 端子上剩下未接線的 2、3 腳短接后再接到 J7 端子的第 4 腳上。
4  設置撥碼
撥碼一共 8 位，位置如圖 3 或圖 4 所示。放大后如下所示。

最左邊一位為協議類型撥碼，撥到圖示上方時電池監測儀使用 PBM 協議通信，撥到下方使用 Modbus 協議通信。
最右邊 4 位為地址撥碼，撥到圖示上方為 0，撥到下方為 1。電池監測儀的實際通信地址為撥碼值＋112。
其余撥碼無意義。
當撥碼如上圖所示時，則電池監測儀使用Modbus協議與上位機通信，撥碼地址值為 0001B，實際通信地址為 112＋1＝113。
當電池儀需要測量電池溫度、電池組電流或需要電池儀自身進行電池單體過欠壓判斷時，通信協議必須選擇為 MODBUS 通信協議。
位置撥碼真值表如下。
