ZJJ-101A直流系統接地監測裝置參數及使用說明
索引：ZJJ-101A,直流系統接地監測裝置,直流系統監測裝置 發布日期：2021-09-01
1.技術參數表
|
參 數
|
符號
|
測試條件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
輸入電壓等級
|
Vin
|
|
|
24,48,110,220
|
|
V
|
|
輸入電壓范圍
|
Vf
|
|
80%Vin
|
|
140%Vin
|
V
|
|
電壓測量精度
|
|
Vin=Vf
|
|
|
±0.5%
|
|
|
母線電阻范圍
|
Rm
|
Vin=Vf
|
0.0
|
|
999.9
|
KΩ
|
|
母線電阻精度
|
|
|
|
|
±5%
|
|
|
支路電阻范圍
|
Rz
|
Vin=Vf
|
0.0
|
|
100.0
|
KΩ
|
|
支路電阻精度
|
|
|
|
|
±5%
|
|
|
每段支路數
|
n
|
|
0
|
|
32
|
|
|
額定功耗
|
Po
|
|
|
30
|
|
W
|
|
工作溫度范圍
|
Tj
|
|
-10
|
|
50
|
℃
|
|
報警觸點容量
|
Pf
|
直流無感
|
|
|
220V0.3A
|
|
2.操作說明
2.1操作要點
本機設有5個顯示頁面，所有參數和其設置均可在此五個頁面中顯示。開機顯示主頁面，欲顯示其它頁面，必須先按照鍵提示返回主頁面。自動或手動進入巡檢支路時，鍵功能將失效直到巡檢完畢。
除了主頁面和模擬顯示頁面，其它任何頁面在10分鐘以內若無鍵操作都將返回主頁面。每一個頁面屏幕下端都有相應的鍵功能提示，每一步操作都在屏幕下端有相應的漢字提示。

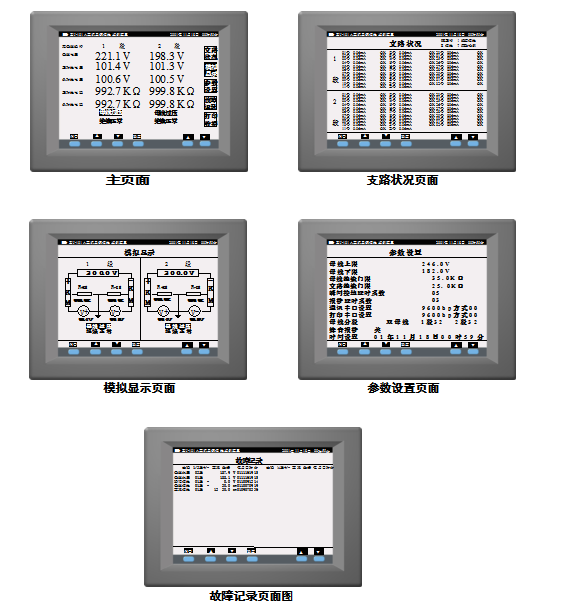

2.2 頁面顯示圖
3. 使用說明
3.1電源
裝置從所接被測母線獲取工作電源。1段、2段母線并聯供電。并允許直接在輸入端子上將1、2段母線端接，把單母線虛擬成雙母線運行。此時每段母線都將對方視為已存在正負1M的平衡的接地電阻。由于阻抗足夠高，不會影響正常的檢測和報警。
3.2默認設置狀態
裝置出廠時所有設置置于默認值，通?？梢詽M足所適用的直流系統運行要求。如果有強干擾或其他異常導致設置值丟失或不在正常范圍，裝置在上電開機時將檢查設置值并將之重新置于默認值。
3.3蜂鳴音控制
裝置本身的報警蜂鳴音可通過參數設置永久關閉。報警時按消音鍵可使裝置暫時消音10分鐘左右。無報警時按此鍵不會屏蔽故障時的蜂鳴音。蜂鳴音以2秒為周期斷續。
3.4背光控制
以下情況可點亮背光：上電開機 B.任何鍵操作 C.出現任意故障
背光延續十分種左右重新變暗，處于半亮度狀態。故障狀態下背光常亮。故障消失后背光延續十分種左右變暗。背光的亮度與背光射線管的溫度相關，因此在剛點亮時背光可能稍暗，等候1至2分鐘后可達到額定亮度。
3.5通訊
裝置同時具備隔離RS232/485/422串口，可按設定通訊規約工作。如無特殊要求可按附錄規約與本裝置通訊。
裝置外殼尺寸 寬×高×深 = 295 × 220 × 80mm
面板安裝開孔尺寸 285 × 192 mm
5.接線說明

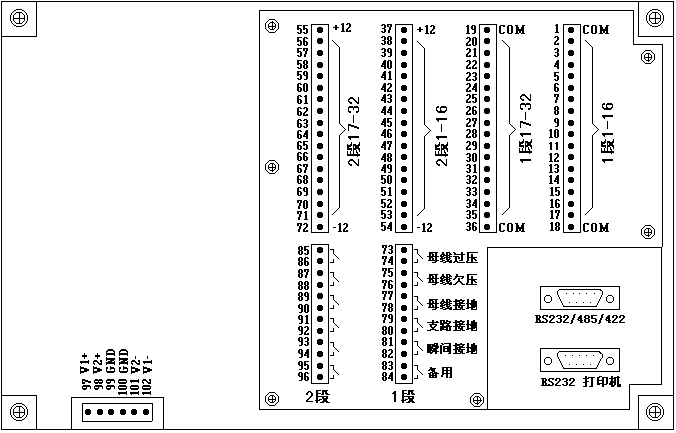

5.1端子圖
5.2端子功能表
|
端子號
|
名 稱
|
功 能
|
|
1，18，
19，36
|
COM 傳感器共地端
|
電流傳感器的共地端，所有傳感器的地端必須接到此4個端子中之一。
|
|
2-17，
20-35，
38-53，
56-71
|
IN 傳感器輸入端
|
接電流傳感器的輸出端，應按照回路順序號接入。
|
|
37，54，
|
+12V傳感器正電源
|
接傳感器+12V電源端，為其提供工作電流
|
|
55，72
|
-12V傳感器負電源
|
接傳感器-12V電源端，為其提供工作電流
|
|
73-84
|
1段母線報警觸點
|
1段母線報警輸出觸點，具體定義見圖示。
|
|
85-96
|
2段母線報警觸點
|
2段母線報警輸出觸點，定義順序與1段相同。
|
|
97
|
1段+KM
|
1段母線正極輸入
|
|
98
|
2段+KM
|
2段母線正極輸入
|
|
99，100
|
GND
|
接地線，應接至柜體或大地，亦為整機共地端。
|
|
101
|
2段-KM
|
2段母線負極輸入
|
|
102
|
1段-KM
|
1段母線負極輸入
|
6.電流傳感器
電流傳感器是高靈敏漏電流專用直流傳感器，采用磁調制原理，有磁屏蔽。
電流傳感器分兩種, Ф20mm和Ф40mm。請按現場要求在定貨時提出。若無特殊要求按Ф20mm提供。母線的穿向按照傳感器外殼標示，箭頭所指應為負載方向。
兩種傳感器外形和端子定義參考下圖：
7.端口
打印機使用3線RS232接口與本裝置通訊，接口不隔離。必須給打印機提供單獨的5V隔離電源。打印機型號TpuP-40。
通訊接口提供全隔離的3線普通RS232串口、2線RS485、4線RS422接口。三者同時有效。不必經任何跳線或開關選擇。但同時只能選用一種方式與外部一個終端通信。
8.包裝與附件
產品說明書
安裝支架
電流傳感器(按定貨數量)
9.服務與承諾
1年保換，3年保修。
