HD22005-3&HD11010-3艾默生充電模塊外形及參數說明

索引:HD22005-3,HD11010-3,艾默生充電模塊    發布日期:2021-08-09

充電模塊HD22005-3系列采用溫控風冷方式,接口簡單,通用性強。產品系列見下表。

1  訂貨信息
名稱
型號
編碼
單位
定購指南
備注
充電模塊
HD22005-3
02130472
根據系統要求配置個數
風冷(防塵設計)
充電模塊
HD11010-3

根據系統要求配置個數
風冷(防塵設計)

1  充電模塊外形
HD22005-3系列充電模塊的外型如下圖所示。

1  HD22005-3充電模塊外形

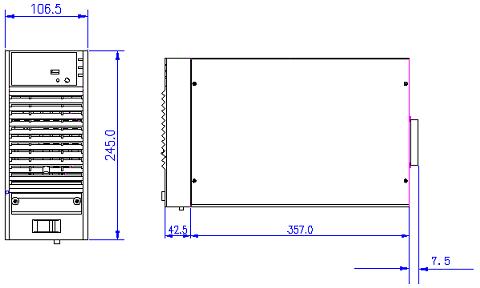

外形尺寸如下圖所示。

圖2  充電模塊外形尺寸圖(單位:mm)
注意
充電模塊與系統在結構上為松散連接,系統運輸時必須將充電模塊拆下,單獨包裝發運。否則,將可能造成充電模塊損壞。

2  HD22005-3艾默生充電模塊技術指標
HD22005-3艾默生充電模塊的通用技術指標如表2 ~表 5所示。
2  充電模塊輸入特性表
項目
指標
輸入電壓
323V475V(三相三線制)
輸入電流
4A
交流輸入頻率
45Hz~65Hz
效率
90

3  充電模塊輸出特性表
項目
HD22005-3
HD11010-3
備注
輸出電壓范圍
198286V
99~143V
220V系列
輸出電流
額定輸出:5A
額定輸出:10A
最大輸出為額定值的105%110%
電壓上升時間
3~10秒
軟啟動時間
輸出恒流范圍
10%110%

穩流精度
≤±1%
20%限流測試
負載電壓紋波系數
0.1

穩壓精度
≤±0.5%

溫度系數(1/℃)
0.2


4  充電模塊保護特性表
項目
HD22005-3
HD11010-3
備注
輸出短路回縮
回縮電流≤40%額定電流,可自恢復

輸出過壓保護
293±6Vdc  不可恢復,需要重新上電啟機
148±4Vdc
保護后無DC輸出
輸出欠壓告警
191±6Vdc  可恢復
96±4Vdc
保護后有DC輸出
輸入過壓保護點
482±6Vac  可恢復,恢復點460 ±15Vac
保護后無DC輸出
輸入欠壓保護點
316±6Vac  可恢復,恢復點335 ±10Vac
保護后無DC輸出
缺相保護
可恢復
保護后無DC輸出
過溫保護
過溫保護點85℃,恢復點75℃
精度:±5
風扇溫度控制
風扇啟動點50℃,風扇停轉點38℃
精度:±5

5  充電模塊監控功能說明
序號
項目
指標
備注
1
遙信
將模塊的保護信號(交流過、欠壓,缺相,輸出過、欠壓,模塊過溫等信號)和故障信號傳遞給監控單元

2
遙測
測量充電模塊的輸出電壓、電流,送模塊表頭顯示并上報監控單元

3
遙控
根據監控單元的命令,控制充電模塊的開/關機,均/浮充轉換
同時具備手動控制,可以屏蔽監控單元的控制
4
遙調
根據監控單元的命令,調節模塊的輸出電壓
根據監控單元的命令,在10%100%范圍內調節充電模塊的輸出電流限流點
5
顯示
充電模塊監控板控制充電模塊的LED表頭顯示模塊的輸出電流、電壓


需了解更多資訊可致電廣深直流屏技術服務中心4009936610,將有技術專家詳細解答。
