VH40TA385M交流電源防雷器用戶手冊
索引：艾默生VH40TA385M,VH40TA385M交流電源防雷器,艾默生防雷器 發布日期：2021-07-12
1 用途
防雷保護系統之VH40TA385M交流電源防雷器，是艾默生公司用于三相交流電源的II類（C級）雷電過電壓保護。
2 主要特點
艾默生VH40TA385M交流電源防雷器特點：
◆ 動作電壓適當，保護電路穩健
◆ 內置過溫過流保護，無續流，高可靠安全
◆ 模塊可插拔結構、防誤插
◆ 具備狀態指示和遙信告警功能
◆ 適用各種供電環境
◆ 安裝簡單，維護方便
3 艾默生防雷器型號說明
VH系列交流電源防雷器的命名規則如下：

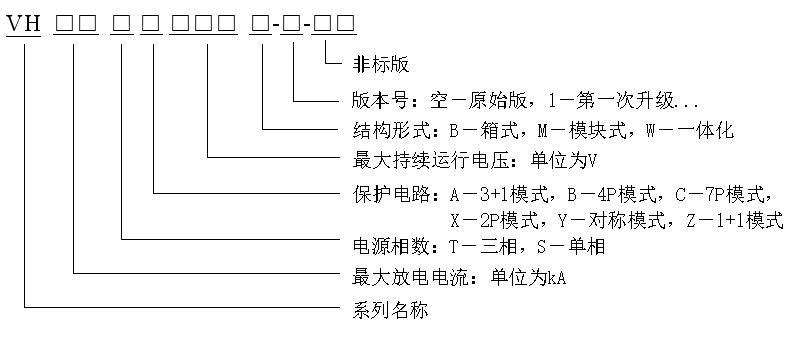

圖3-1 VH系列交流電源防雷器命名規則
以VH40SY385M為例，VH系列交流電源防雷器的型號具體說明如下：

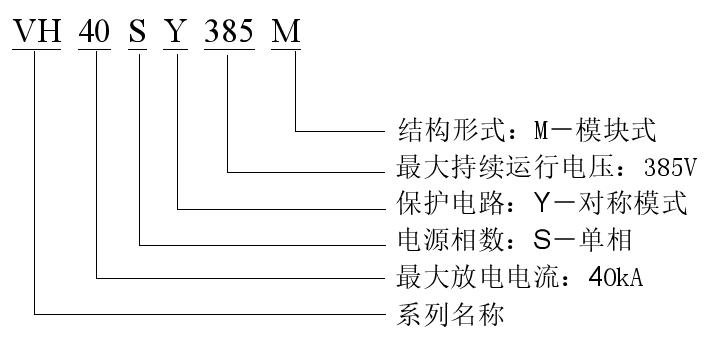

圖3-2 VH系列交流電源防雷器命名規則舉例
交流電源防雷器的型號如下：
表3-1 VH系列交流電源防雷器主要型號
|
VH系列
|
產品型號
|
|
II類/C級三相“3+1” （可插拔防雷模塊）
|
VH40TA385M
|
4 外形尺寸
產品采用35mm標準導軌安裝。如下列圖所示：

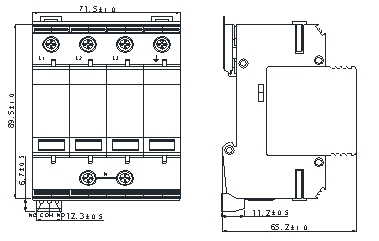

圖4-1 VH40TA385M型三相電源防雷器外形尺寸（單位：mm）
5 安裝、使用注意事項
◆ VH40TA385M交流電源防雷器最好采用如圖6-1所示的V形接線方式，當受實際條件所限不易實現V形接線時，也可采用如圖6-2。所示的常規的直接并聯接線，為實現更好的防護效果，當采用直接并聯接線時，接線應盡量短，總長度應控制在0.5m以內。
◆ 連接導線應采用10mm2（AWG6）以上的多芯銅導線。
◆ VH40TA385M交流電源防雷器的前端應串聯有合適的空開或熔斷器，空開取C脫扣特性。
◆ 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
◆ 防雷器正常工作時，其工作狀態指示燈應為綠色，告警干接點NC－COM為導通狀態，告警干結點NO－COM為開路狀態；防雷器失效時，狀態指示變紅色，同時告警干接點NC－COM為開路狀態，告警干結點NO－COM為導通狀態。
◆ 防雷器無須特殊維護，只需定期檢查其模塊是否松動、狀態指示是否正常。
◆ 若出現下列現象之一，則可判定防雷器已失效，需及時更換：
1）防雷器的狀態指示變?yōu)榧t色；
2）防雷器的告警干接點變?yōu)殚_路狀態。
6 接線方式

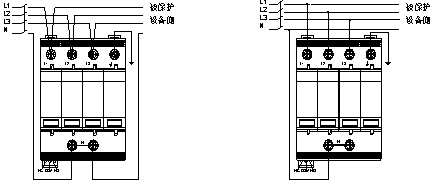

圖6-1 VH40TA385M接線示意圖--V形接線 圖6-2 VH40TA385M接線示意圖--常規接線
