PSM-E10監控系統產品結構及參數設置
索引：艾默生監控,PSM-E10,艾默生PSM-E10監控 發布日期：2021-07-05
1 艾默生PSM-E10監控系統組成結構

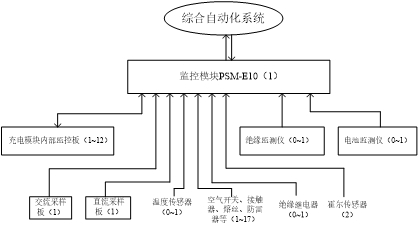

下圖為艾默生PSM-E10監控系統結構圖。
PSM-E10監控系統結構
2 監測的信號量
系統監測的模擬量
|
序號
|
信號名稱
|
數量
|
可顯示范圍
|
|
1
|
交流電壓
|
1路
|
0～500V
|
|
2
|
母線電壓
|
1段
|
0～275V
|
|
3
|
電池組電壓
|
1組
|
0～275V
|
|
4
|
負載電流
|
1路
|
0～240A
|
|
5
|
電池電流
|
1路
|
-240A～+240A
|
|
6
|
電池環境溫度
|
1路
|
-25℃～100℃
|
系統監測的開關量
|
序號
|
信號名稱
|
最大數量
|
狀態
|
|
1
|
饋出支路空開狀態
|
14
|
常開或常閉（可設置）
|
|
2
|
電池熔絲通斷狀態
|
1
|
常閉
|
|
3
|
絕緣繼電器告警狀態
|
1
|
常開
|
|
4
|
交流空開跳閘告警信號
|
1
|
常閉
|
|
5
|
防雷器故障信號
|
1
|
常閉
|
3 參數設置范圍及默認值
|
參數名
|
默認值
|
設置范圍
|
|
|
1
|
交流缺相點
|
220
|
200～323V
|
|
2
|
交流欠壓點
|
323
|
323～380V
|
|
3
|
交流過壓點
|
437
|
380～475V
|
|
4
|
合閘母線欠壓點
|
200
|
110V系統減半
|
|
5
|
合閘母線過壓點
|
260
|
|
|
6
|
控制母線欠壓點
|
198
|
|
|
7
|
控制母線過壓點
|
242
|
|
|
8
|
電池組欠壓點
|
216
|
|
|
9
|
電池組過壓點
|
260
|
|
|
10
|
電池組過流點
|
0.15 C10
|
|
|
11
|
模塊輸出電壓下限
|
198
|
110V系統減半
|
|
12
|
模塊輸出電壓上限
|
286
|
|
|
13
|
絕緣告警門限電阻值
|
20.0
|
0.5～50kΩ（JYM-2）
|
|
14
|
電池單體電壓欠壓點
|
13.0
|
1.0V～單體過壓點
|
|
15
|
電池單體電壓過壓點
|
14.0
|
單體過壓點～20V
|
|
16
|
末端電池單體電壓欠壓點
|
13.0
|
1.0V～單體過壓點
|
|
17
|
末端電池單體電壓過壓點
|
14.0
|
單體過壓點～20V
|
|
18
|
單體電壓壓差門限值
|
500
|
400～5000mV
|
|
19
|
電池組標稱容量
|
200
|
20～5000Ah
|
|
20
|
電池均充電壓
|
245
|
110V系統減半
|
|
21
|
電池浮充電壓
|
234
|
110V系統減半
|
|
22
|
電池轉均充電流
|
0.08 C10
|
|
|
23
|
電池充電限流點
|
0.10 C10
|
|
|
24
|
定時均充周期
|
90.0
|
0.1～180天
|
|
25
|
電池轉浮充計時電流
|
0.01 C10
|
0.01～0.02C10
|
|
26
|
電池轉浮充計時時間
|
3.0
|
0.1～10小時
|
|
27
|
電池自動均充保護時間
|
24
|
0.1～24小時
|
|
28
|
電池手動均充保護時間
|
24
|
0.0～36小時
|
|
29
|
溫補系數
|
0
|
0～1000mV/（℃。組）
|
|
30
|
溫補中心點
|
25
|
15～50℃，補償范圍-14～45℃
|
|
31
|
電池組終止電壓
|
200
|
110V系統減半
|
|
32
|
放電保護時間
|
5
|
1～20小時
|
