艾默生PSM-E11直流屏監控調測說明
索引：艾默生PSM-E11調測,PSM-E11監控模塊,直流屏監控模塊 發布日期：2021-06-30
1 艾默生PSM-E11直流屏監控接口及連線
PSM-E11的外形和尺寸，如下圖所示。

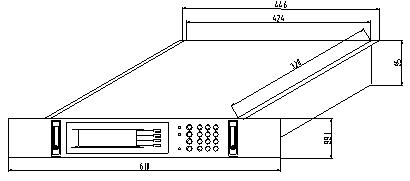

圖1 PSM-E11監控模塊外形（單位：mm）
PSM-E11監控模塊顯示面板如圖2所示。

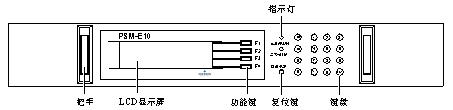

圖2 PSM-E11監控模塊顯示面板
PSM-E11監控模塊采用128×64液晶顯示單元，有4個功能鍵（F1～F4），兩個指示燈（電源指示燈和告警指示燈），一個復位鍵，一個鍵盤。其中，鍵盤包括上、下、左、右方向鍵，9個數字鍵，小數點輸入鍵和確認鍵。
監控模塊接線采用螺栓壓接型接插件端子，十分方便。各項接線集中在后背板完成。后背板如下圖所示。

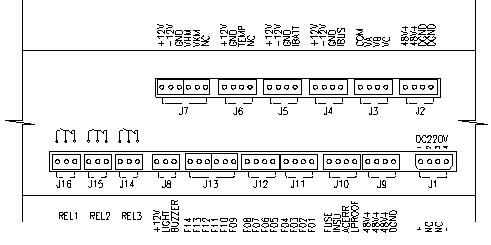

圖3 PSM-E11監控模塊后背板
后背板中部的J1～J16用于系統的信號采集以及告警量輸出，各端子定義如下表。
表1 PSM-E11監控模塊后背板端子定義
|
代號
|
功能
|
端子及參數
|
使用提示
|
|
|
J1
|
電源輸入
|
＋
|
DC 90V～DC 300V
≤50W
|
4針端子的外側兩針有效
NC：空端子，不接
|
|
NC
|
||||
|
NC
|
||||
|
-
|
||||
|
J2
|
48Vdc輸出
|
48V＋
|
48Vdc
|
DGND用于開關量采集，不應與后述的GND混用
|
|
48V＋
|
||||
|
DGND
|
||||
|
DGND
|
||||
|
J3
|
三相交流采樣輸入
|
COM
|
|
1．信號來自交流采樣板W1M61S1（變比380V/1.5V）
2．在電壓波形畸變嚴重時測量精度下降
|
|
VA
|
||||
|
VB
|
||||
|
VC
|
||||
|
J4
|
負載電流采樣器件的電源輸出及采樣結果輸入
|
＋12V
|
電源：±12Vdc，采樣結果：0～4Vdc（視實際負載情況）
|
1．采樣器件應采用霍爾傳感器。傳感器的變比：Ie/4V
2．與霍爾傳感器端子對位相連
|
|
－12V
|
||||
|
GND
|
||||
|
IBUS
|
||||
|
J5
|
電池電流采樣器件的電源輸出及采樣結果輸入
|
＋12V
|
同上
|
同上
注：電池電流為正、負雙向
|
|
－12V
|
||||
|
GND
|
||||
|
IBATT
|
||||
|
J6
|
溫度傳感器電源輸出及采樣結果輸入
|
＋12V
|
電源：＋12Vdc
|
配合溫度傳感器TMP-12（愛默生）使用。溫度傳感器變比：
0℃～1Vdc，100℃～5Vdc，線性
|
|
GND
|
||||
|
TEMP
|
||||
|
NC
|
||||
|
J7
|
系統母線電壓采樣電源輸出及采樣結果輸入
|
＋12V
|
電源：±12Vdc，GND
|
配合PFU31直流電壓采樣盒（愛默生）使用
直流電壓采樣變比：220Vdc/4Vdc
|
|
－12V
|
||||
|
GND
|
||||
|
VHM
|
||||
|
VKM
|
||||
|
NC
|
||||
|
J8
|
外接告警蜂鳴器和信號燈
|
＋12V
|
電源：＋12Vdc LIGHT，BUZZER
|
請注意，＋12Vdc專用，請勿從其他電源引接
|
|
LIGHT
|
||||
|
BUZZER
|
||||
|
J9
|
同J2功能
|
48V＋
|
同J2
|
同J2
|
|
48V＋
|
||||
|
48V＋
|
||||
|
DGND
|
||||
|
J10
|
告警開關量輸入
|
FUSE
|
電池熔斷器
|
常閉接點輸入
|
|
INSU
|
絕緣監測繼電器
|
注意常開接點輸入
|
||
|
ACERR
|
交流空開
|
常閉接點輸入
|
||
|
LPROOF
|
防雷器空開
|
常閉接點輸入
|
||
|
J11
|
饋出支路告警開關量輸入
|
F04
|
支路1～4
|
常閉接點輸入
|
|
F03
|
||||
|
F02
|
||||
|
F01
|
||||
|
J12
|
F08
|
支路5～8
|
||
|
F07
|
||||
|
F06
|
||||
|
F05
|
||||
|
J13
|
F14
|
支路9～14
|
||
|
F13
|
||||
|
F12
|
||||
|
F11
|
||||
|
F10
|
||||
|
F09
|
||||
|
J14
|
告警繼電器干接點輸出
|
|
交流告警
|
每組：1NO＋1NC
容量：220Vdc，300mA
250Vac，1A
|
|
J15
|
|
直流告警
|
||
|
J16
|
|
整流（絕緣、電池）模塊告警
|
||
具體端子對應關系請參照下圖。

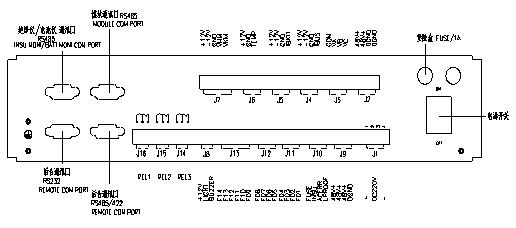

圖4 后背板輸入輸出端子定義
監控模塊是系統的數據處理中心，整個系統的數據量可分為模擬量和開關量兩大類。
1.1．模擬量
交流三相電壓：由交流電壓采集板A1M61S1采集。
直流母線（HM、KM）電壓：由直流電壓采樣盒PFU31Z采集。
負載、電池電流：由霍爾傳感器采集。
電池組環境溫度：在需要啟用溫度補償功能的情況下，利用溫度傳感器TMP12采集。
1.2．開關量
饋出支路告警開關量輸入、配電告警開關量輸入、系統故障告警開關量輸出。
開關量通過判斷開關量對應接點48Vdc的接通與否判斷其狀態。
各類數據的采集由相應的采樣部件完成并上傳到監控模塊，由監控模塊完成隔離、轉換、運算并控制下游設備響應，完成電池的智能化管理以及系統的監控。
監控模塊還可提供聲光告警輸出，用戶可通過信號燈、蜂鳴器使用該功能。
在確認接線無誤后，閉合監控模塊開關，出現下示界面，表示設備正常。
圖5 主信息界面
按F2鍵，則出現如下的主菜單界面。
圖6 主菜單界面
在主菜單界面中按數字鍵1查看系統當前交流電壓，如下圖。
圖7 交流電壓顯示界面
在主菜單界面中按數字鍵2查看系統當前直流數據，如下圖。
圖8 直流數據顯示界面
直流數據分三個界面顯示，按F4鍵可查看后續數據，內容有合閘母線電壓、控制母線電壓、負載總電流、電池電壓、電池電流、電池容量、電池房溫度共7個數據。
在主菜單界面中按數字鍵3查看充電模塊當前數據，如下圖。
圖9 充電模塊數據顯示界面
如果系統配置有多個充電模塊，按F4鍵可查看后續的模塊數據。
在主菜單界面中按數字鍵4可進入告警信息選擇界面，如下圖。
圖10 告警信息選擇界面
在告警信息選擇界面中按數字鍵1可以瀏覽當前存在的告警信息，按數字鍵2可以瀏覽歷史告警信息，按數字鍵3可以清除歷史告警信息，按數字鍵4可以設置告警級別。
在主菜單界面中按數字鍵5可查看系統對地絕緣數據，如下圖。
圖11 絕緣數據顯示界面
絕緣數據分三個界面顯示，內容包括母線對地電壓和電阻，支路對地的電阻和電容數據。
在主菜單界面中按數字鍵6，可查看各個電池單體電壓，如下圖。該界面只在配置有電池監測儀的情況下才出現。
圖12 電池?cái)?shù)據顯示界面
在主菜單界面中按數字鍵7，彈出密碼輸入界面，如下圖。
圖13 密碼輸入界面
如果輸入維護級密碼640275并按ENT鍵，則進入系統配置界面，如下圖。可對系統類型、模塊個數、電池監測儀個數、絕緣監測儀個數、饋出支路數等系統配置信息進行設置：（“系統類型”中可選擇系統為110V、220V），
圖14 系統配置界面
系統配置參數分5個界面顯示，在系統配置界面中按F4鍵就可配置其它參數，內容包括系統類型、充電模塊個數、絕緣監測儀個數、電池監測儀個數、饋出路數、降壓單元有或無、負載電流系數、電池電流系數、溫度系數以及電池監測儀所監測的電池單元數。
如果輸入用戶級密碼123456（可修改）并按ENT鍵，則進入用戶參數設置選擇菜單，如下圖。
圖15 用戶參數設置選擇菜單
在用戶參數設置選擇菜單中按數字鍵1，可對交流過欠壓點進行設置，如下圖。
圖16 交流參數設置界面
在用戶參數設置選擇菜單中按數字鍵2，可對直流參數進行設置，如下圖。
圖17 直流參數設置界面
直流參數分3個界面顯示，按F4鍵可對后續參數進行設置，內容包括合閘母線過壓點、合閘母線欠壓點、控制母線過壓點、控制母線欠壓點、電池組過壓點、電池組欠壓點以及電池組過流點。需要注意，在110V系統中，其設定值減半或根據實際情況設定。
在用戶參數設置選擇菜單中按數字鍵4，可對充電參數進行設置，如下圖。
圖18 充電參數設置界面
直流參數分6個界面顯示，按F4鍵可對后續參數進行設置，內容包括電池組標稱容量、恒流均充電流、充電效率、均充電壓、浮充電壓、均充保護時間、定時均充周期、轉浮充判據、轉均充判據、溫補系數以及溫補中心點。
3 調試步驟
3.1．系統上電后首先設置維護級參數，然后復位監控。
3.2．設置用戶級參數，并將告警級別設置中的所有告警設置成告警。
3.3．查看系統是否存在告警，如果有告警，則根據告警檢查系統接線或設置。
3.4．如果系統沒有告警，檢查各模擬量是否正常。
3.5．檢查充電模塊數據，電池儀數據，絕緣儀數據是否正常。
3.6．進行充電管理調試。
