艾默生EC4820/M電源模塊功能及參數簡介
索引：維諦直流變換模塊,EC4820/M,艾默生整流模塊,艾默生電源 發布日期：2021-03-24
艾默生EC4820/M 直流變換模塊主要功能
1.保護功能
艾默生直流變換模塊具有以下保護功能：輸入過/欠壓保護、輸出過壓保護、短路保護、過溫保護和風扇故障告警。具體告警保護特性見下表。
表1 直流變換模塊告警及保護特性
|
項目
|
EC4820/M
|
備注
|
|
|
輸入過壓保護點
|
＞320Vdc, 恢復回差＞10Vdc
|
保護后無輸出
|
|
|
輸入欠壓保護點
|
＜85Vdc, 恢復回差＞10Vdc
|
保護后無輸出
|
|
|
輸出過壓保護點
|
硬件
|
58.5～60Vdc
|
保護后無輸出，需手動恢復
|
|
軟件
|
通過監控單元可設范圍 56～59Vdc，50mS 延時保護
|
二次過壓鎖死模式*
|
|
|
輸出短路
|
輸出自動限流至 160%額定限流點
|
故障排除后可自恢復
|
|
|
過溫保護
|
檢測溫度達到預設置自動保護
|
保護后無輸出，可自恢復
|
|
|
風扇故障告警
|
風扇出現故障或者堵轉時自動告警
|
告警時無輸出，堵轉故障排除后可自恢復
|
|
|
風扇溫度控制
|
采用溫度和電流聯合控制風扇轉速的方式
|
|
|
|
備注*：
二次過壓鎖死模式：
軟件保護后，直流變換模塊無輸出。5 秒鐘以內，直流變換模塊將自動重新啟動，如果在 5 分鐘內過壓再次發生，直流變換模塊將再次停止輸出，直到手動恢復。如果直流變換模塊輸出電流小于額定電流的 10%，則軟件過壓保護功能將不起作用
|
|||
2.通信功能
直流變換模塊可以通過 CAN 總線方式與監控單元通信。將直流變換模塊輸出電壓和電流、直流變換模塊保護和告警信息發送給監控單元，接受并執行監控單元下發的控制命令，見下表。
表2 直流變換模塊通信功能
|
序號
|
項目
|
指標
|
|
1
|
遙信
|
將直流變換模塊的保護信號（直流輸入過、欠壓，輸出過壓，模塊過溫等信號）和故障信號傳遞給監控單元
|
|
2
|
遙測
|
測量直流變換模塊的輸出電壓、電流，上報監控單元
|
|
3
|
遙控
|
根據監控單元的命令，控制直流變換模塊的開/關機
|
|
4
|
遙調
|
根據監控單元的命令，調節直流變換模塊的輸出電壓
|
|
根據監控單元的命令，在 10%～100%范圍內調節直流變換模塊的輸出電流限流點
|
艾默生EC4820/M 電源模塊性能參數
1.環境要求
環境要求見下表。
表3 EC4820/M 直流變換模塊環境要求
|
項目
|
指標
|
|
工作溫度
|
-5℃～45℃滿性能，-40℃可以正常起機，+45℃到 70℃功率降額
|
|
儲存溫度
|
-40℃～70℃
|
|
相對濕度
|
5%～95%
|
|
大氣壓力
|
80 kPa～106kPa
|
|
冷卻方式
|
智能風冷
|

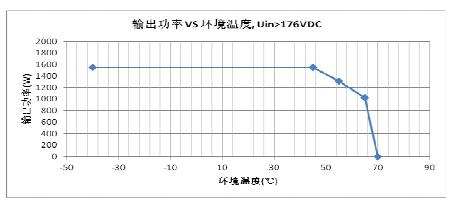

EC4820/M 直流模塊溫度限功率曲線圖

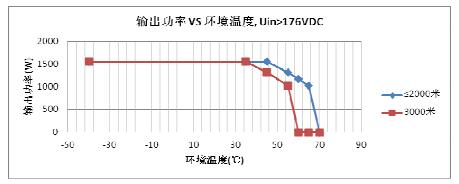

注*：當模塊的應用海拔高度超過 2000m需降額使用，降低工作環境溫度 1℃/100m。降額使用的計算方法事例如下： 假設模塊的工作海拔高度為 3000m。則需要降低工作環境溫度為（3000m-2000m）*（1℃/100m）=10℃，進行工作環境溫度計算后的模塊輸出功率對環境溫度的變化曲線如下所示，亦即，當模塊工作在 3000m的海拔高度時，能夠滿載輸出的最高環境溫度為 35℃，當工作環境溫度超過 35℃，則模塊會自動按照限功率曲線對輸出功率進行限額輸出。
2.輸入特性
輸入特性見下表。
表8 EC4820/M 直流變換模塊輸入特性
|
項目
|
指標
|
|
輸入電壓
|
88Vdc～320Vdc，（88Vdc～176Vdc 輸出限功率）*
|
|
輸入電流
|
≤10A
|
|
效率
|
≥90%
|

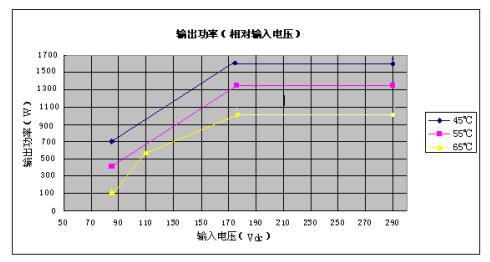

注*：輸入電壓限功率曲線如下圖所示。
圖8 輸出功率 VS 輸入電壓曲線圖
3.輸出特性
輸出特性見下表。
表4 直流變換模塊輸出特性
|
項目
|
EC4820/M
|
|
輸出電壓范圍
|
42Vdc～58V
|
|
額定輸出電流
|
20A
|
|
最大輸出電流
|
33A（48V）
|
|
電壓上升時間
|
3～8 秒（軟啟動時間）
|
|
輸出恒流范圍
|
10%～165%
|
|
電話衡重雜音
|
≤2mV
|
|
峰值電壓：
|
≤100mV（0Hz～20MHz）
|
|
穩壓精度
|
≤±0.5%
|
|
動態響應
|
動態電壓瞬變范圍≤±5%，瞬變響應恢復時間≤200us
|
|
浪涌電流
|
＜150%
|
|
溫度系數（1/℃）
|
≤0.2‰
|
|
均流不平衡度
|
≤±5％（10％～100％額定負載）
|
4.噪聲：＜55dB
5.絕緣電阻與絕緣強度
1）絕緣電阻
輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻＞2MΩ（試驗電壓500Vdc）。
2）絕緣強度
加強絕緣：輸入端、輸出端、CAN 通訊端短接后，在輸入與輸出端/CAN 通訊端施加 4242V 直流電壓（或者 3000V 交流電壓）1 分鐘，無擊穿或飛弧現象。
基本絕緣：輸入端短接后，在輸入端與外殼之間施加 2121V 直流電壓（或者 1500V 交流電壓）1 分鐘，無擊穿或飛弧現象。
6.安規及 EMC的標準等級
符合 CE（EN 60950-1）安全標準，EMC 滿足以下相關標準。
表5 EC4820/M 直流變換模塊符合的 EMC 標準
|
地區
|
標準
|
|
中國
|
GB9254-1998
|
|
GB/T17625.1-1998
|
|
|
GB/T17625.2-1999
|
|
|
GB/T17618-1998
|
|
|
歐盟
|
EN61000-6-2: 2005
|
|
EN61000-6-4: 2007
|
7．MTBF：＞250,000 小時
