維諦（原艾默生）EC4820/M直流變換模塊產品說明
索引：EC4820/M,直流變換模塊,維諦電源模塊 發布日期：2021-03-22
一、艾默生EC4820/M直流變換模塊簡介
EC4820/M 直流變換模塊是根據電力用交、直流一體化電源標準特別設計，保證在系統 DC/DC 饋線任一路短路時，內部設計能提供補充短路電流保證饋線開關跳閘隔離故障，避免因一路饋線短路造成所有負荷停電問題。采用智能風冷散熱方式，功率密度高，占用空間少，帶有熱插拔和電池反接保護功能，組屏方便。
- 維諦EC4820/M 電源模塊型號說明
圖1 直流變換模塊型號說明
- EC4820/M 產品系列見下表。
表1 產品系列及訂貨信息
|
名稱
|
型號
|
編碼
|
單位
|
定購指南
|
備注
|
|
直流變換模塊
|
EC4820/M
|
02130836
|
PCS
|
根據系統要求配置個數
|
智能風冷設計，含輸入輸出插座（附件）
|
二、EC4820/M 工作原理概述
- EC4820/M 直流變換模塊原理框圖如下圖所示，主功率部分由兩級 DC/DC 變換組成，在兩功率部分之外還有輸入 EMI 濾波器、輔助電源以及輸入輸出檢測保護電路。
- 前級 DC/DC 變換對輸入電壓進行升壓至預設定電壓，以滿足寬輸入電壓范圍的要求。后級的 DC/DC 電路用以實現將前級輸出母線電壓轉換成電力操作電源要求的穩定的直流電壓輸出。
- 輔助電源利用前級 DC/DC 變換的直流母線輸出，產生控制電路所需的各路電源。
- 輸入檢測電路實現輸入過欠壓檢測。DC/DC 的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，所有這些信號用以 DC/DC 的控制和保護。

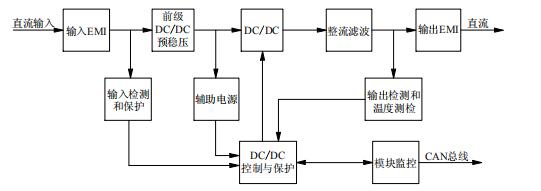

圖2 直流變換模塊工作原理框圖
EC4820/M直流變換模塊的結構及接口
1.直流變換模塊外觀
EC4820/M 直流變換模塊外觀如下圖所示。

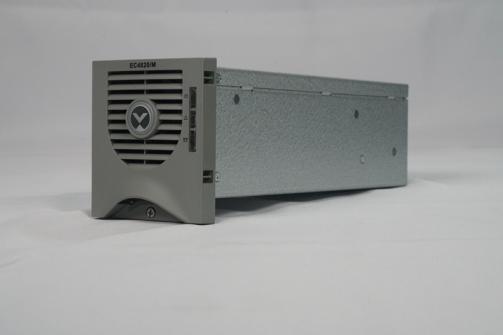

圖3 直流變換模塊外觀
2.前面板
直流變換模塊前面板如下圖所示。
圖4 直流變換模塊前面板
直流變換模塊面板上有3個指示燈，分別為電源指示燈（綠色）、保護指示燈（黃色）和故障指示燈（紅色），見下表。
表2 直流變換模塊面板指示燈說明
|
指示燈
|
指示標識
|
狀態
|
指示含義
|
 （綠色） |
電源指示燈
|
亮
|
有直流輸入電源
|
|
滅
|
無直流輸入電源
|
||
 （黃色） |
保護指示燈
|
亮
|
直流輸入過/欠壓，
模塊過溫，
模塊不均流
|
|
滅
|
無告警或保護發生
|
||
|
閃爍
|
模塊與主監控模塊通訊中斷
|
||
 （紅色） |
故障指示燈
|
亮
|
輸出過壓，
地址重復，
模塊嚴重不均流*
|
|
滅
|
無故障發生
|
||
|
閃爍
|
模塊風扇故障
|
||
|
備注*：系統上模塊的平均電流＞6A 而模塊的電流小于 1A 時，判斷為嚴重不均流故障
|
|||
3.后面板
直流變換模塊的后面板有直流輸入插座和直流輸出插座，如下圖所示。

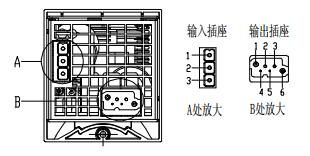

圖5 模塊后面板
直流變換模塊的輸入、輸出插座采用熱插拔技術，安裝維護極為方便。直流輸入插座/直流輸出插座管腳功能詳細說明如下。
表3直流輸入插座管腳功能
|
管腳號
|
管腳功能
|
|
1
|
接直流輸入正端
|
|
2
|
接直流輸入負端
|
|
3
|
接保護地
|
表4直流輸出插座管腳功能
|
管腳號
|
管腳功能
|
管腳號
|
管腳功能
|
|
1
|
輸出正
|
4
|
CAN-
|
|
2
|
空
|
5
|
CAN+
|
|
3
|
熱插拔
|
6
|
輸出負
|
注意
直流變換模塊采用 CAN 通訊，并通過 CAN 實現直流變換模塊之間的均流，由于主監控模塊能夠對不同型號的模塊進行區分，并且不同型號的模塊間不進行均流，只在同型號模塊間進行均流，因此，在一體化系統中設計中，該直流變換模塊可以與整流模塊通過 CAN 總線接在一起。
