PSS4850 系列模塊插框電源系統安裝調試手冊（二）
索引：PSS4850電源系統,電源系統安裝調試,變電站電源系統 發布日期：2021-02-26
1 安全規定
本電源系統內部某些器件的工作電壓及電流很大，為保證人身安全，應時刻遵守以下規定：
1.1．只有接受過電源系統培訓并充分掌握電源系統知識的人員才可以安裝此電源系統；
1.2．所有連接到該電源系統的外部電壓為－48V 以下的電路必須滿足 IEC 60950 標準中定義的 SELV 要求；
1.3．如要在電源系統插框內部操作，應確保電源系統不帶電。必須斷開電源系統的市電輸入及電池；
1.4．配電電纜布線應合理且有保護措施，避免操作電源設備時觸碰到這些電纜；
2 安裝準備
開箱驗貨
只有貨物到安裝現場后才容許拆開包裝箱進行驗貨。驗貨由用戶方代表和艾默生網絡能源有限公司代表共同完成。驗貨時，拆開包裝，取出裝箱單，對照裝箱單檢驗設備的正確性、完整性，并檢查物品是否有損壞。
準備電纜
電纜的選取應符合電氣行業相關規范。交流電纜建議采用 RVVZ 型電纜，電纜至少應達到 70℃的耐溫級別。在布線距離小于 30 米時，建議按電流密度 3.5A/mm2估算用線截面積，推薦不小于表 1-1 的電纜截面。
表 1-1 交流電纜截面選擇表
|
連接件名稱
|
連接件規格
|
交流電纜截面積
|
|
交流輸入端子
|
PSS4850-3/19C：5 個 M8 型 OT 端子
|
最大電纜截面積 35mm2
|
|
PSS4850-4/19C：5 個 M6 型 OT 端子
|
最大電纜截面積 25mm2
|
直流電纜的截面積取決于流過電纜的電流和允許的電纜壓降。電纜截面選擇見表 1-2。
表 1-2 直流電纜截面選擇
|
連接件名稱
|
連接件規格
|
直流電纜截面積
|
|
直流輸出端子
|
PSS4850-3/19C：6 個 M8 型 OT 端子
|
最大電纜截面積 35mm2
|
|
PSS4850-4/19C：4 個 M8 型 OT 端子
|
最大電纜截面積 35mm2
|
系統接地電纜的截面積應與最大的交流輸入線纜截面一致，但不小于 16mm2。
3 機械安裝注意
3.1．用于安裝插框電源系統的機柜或機架應提供防火和電氣防護外殼，或安裝在水泥或其它不易燃燒平面，同時和其他易燃燒物保持足夠的距離。
3.2．為方便維護，電源系統前、后方至少預留 800mm 維護空間。
3.3. 插框不能靠墻安裝，必須留有足夠的空間散熱。
插框電源系統的工程圖如圖 1-1 和圖 1-2 所示。

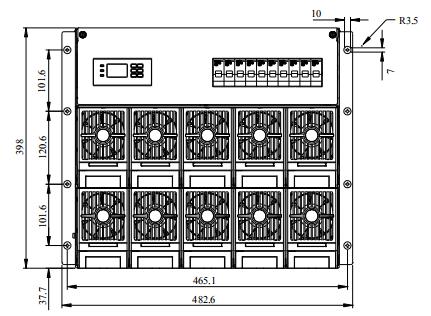

圖 1-1 PSS4850-3/19C 安裝尺寸（單位：mm)
圖 1-2 PSS4850-4/19C 安裝尺寸（單位：mm)&
注意
1．面板的松不脫螺釘，在不需要操作后，需要用十字螺絲刀擰緊。
2．模塊把手也需要用十字螺絲刀來擰緊。
標準插框可安裝于 19 英寸機架，如果安裝于 21 英寸或 23 英寸機架，需要選配對應掛耳組件裝配。21 英寸和23 英寸擴展掛耳如圖1-3，圖 1-4所示（以 PSS4850-3/19C
為例），用螺孔對準插框 19 英寸掛耳螺釘，擰緊。

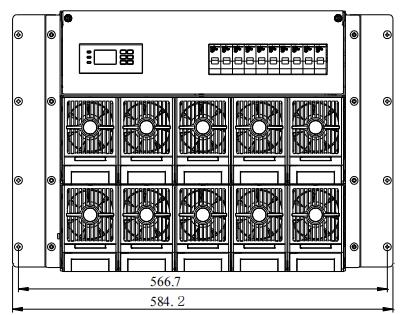

圖 1-3 23 英寸掛耳

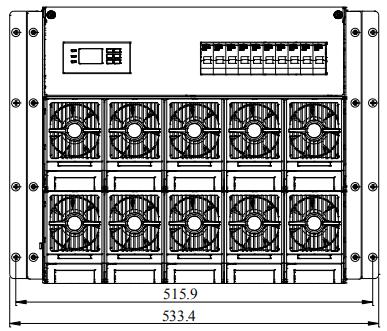

圖 1-4 21 英寸掛耳
插框安裝于機架內，建議增加插框托架以增加整體強度
以 PSS4850-3/19C 為例，托架板材厚度，托板建議尺寸和安裝位置如圖 1-5

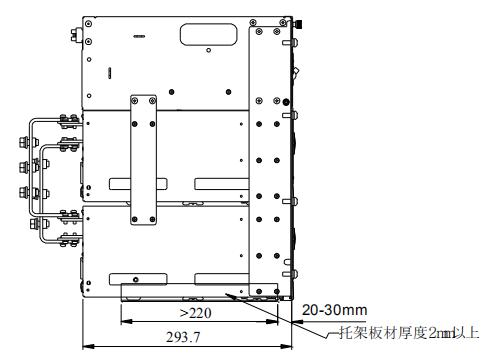

圖 1-5 托板及機架封板制作
4 電氣安裝
4.1 連接交流線
4.1.1．在電氣連接前，將所有開關等置于斷開位置。
4.1.2．市電電纜的安裝工作僅能由具有任職資格的人員執行。
電源系統接線端子如圖，圖 1-6 所示。連接完交流線后，用扎線帶就近固定。

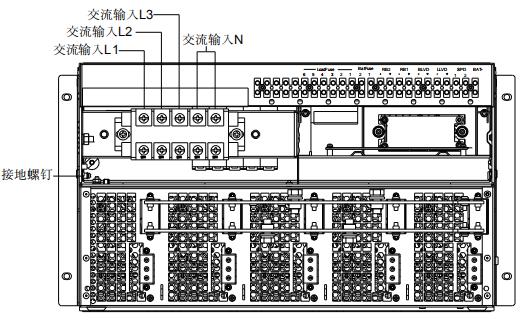

圖 1-6 交流接線端子示意圖
注意
1.建議用戶接地螺釘緊固力矩為 10.78N*M。
2.當系統單相輸入時，需要預先短接 L1/L2/L3，截面與進線相等。
4.2 連接直流輸出電纜
正負母排連接
將直流輸出正、負母排分別于用戶配電機柜的正、負母排進行連接，接線端子位置見圖 1-7 和圖 1-8。

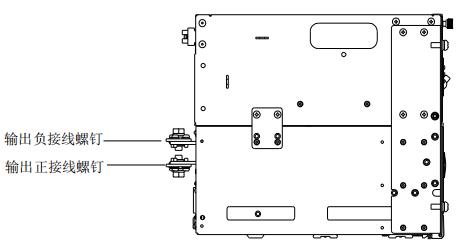

圖 1-7 PSS4850-3/19C 直流輸出電纜接線端子示意圖

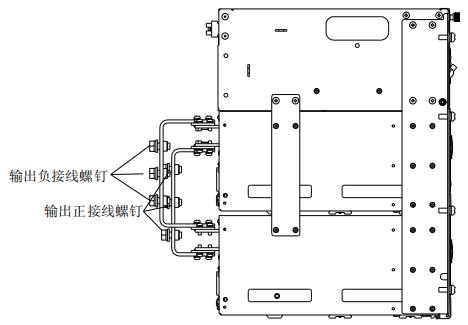

圖 1-8 PSS4850-4/19C 直流輸出電纜接線端子示意圖
在線割接
直流輸出并機電纜連接按圖 1-7 和圖 1-8 進行連接，并機時的具體操作依據現場情況按割接規范確定。
4.3 連接信號線
系統提供 5 對干接點信號、1 個溫度傳感器和 1 個 RS232 接口，位于監控模塊上。監控模塊位置如圖 1-9 所示。

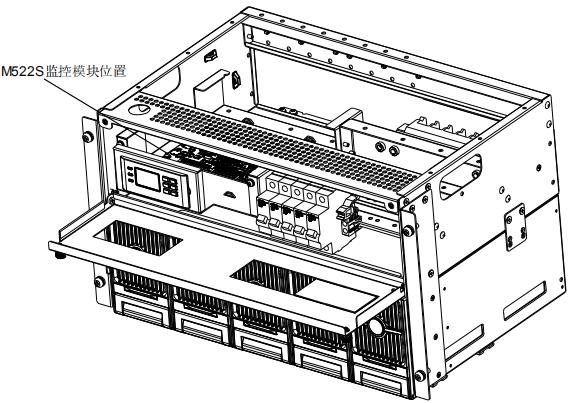

圖 1-9 監控模塊位置示意圖
各信號線接口分布如圖 1-10 所示，接口功能見表 1-3。

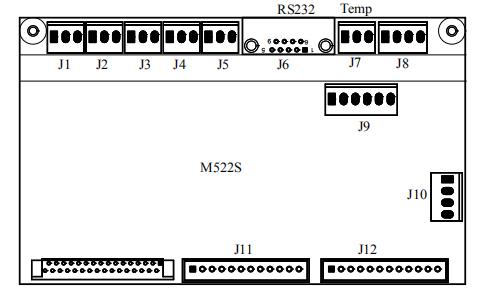

圖 1-10 監控模塊接口示意圖
表1-3 接口功能
|
接口
|
定義
|
接線說明
|
|
J1～J5
|
干接點輸出
|
連接信號電纜
|
|
J6
|
RS232 接口
|
連接 Modem 或上位機
|
|
J7
|
電池溫度傳感器接口
|
|
干接點功能描述見表 1-4。
表1-4 干接點功能
|
接口
|
定義
|
|
接口
|
定義
|
|
J1
|
交流停電
|
|
J4
|
負載下電
|
|
J2
|
直流過/欠壓
|
|
J5
|
電池保護
|
|
J3
|
模塊故障
|
|
|
|
|
注：上述為監控模塊出廠默認值，干接點設置可通過監控模塊更改
|
||||
系統提供 LLVD、BLVD 下電控制、防雷告警、負載熔絲告警等信號輸出端子，如圖 1-11。

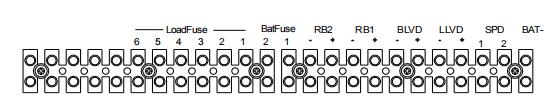

圖1-11 信號輸出端子位置示意圖
信號輸出端子功能描述見表 1-5。
表1-5 信號輸出端子功能
|
接口
|
定義
|
|
接口
|
定義
|
||
|
BAT-
|
監控電源-電池負
|
|
Bat
Fuse
|
1
|
電池熔絲 1 輸入
|
|
|
SPD
|
1
|
防雷器告警干接點信號輸入
|
2
|
電池熔絲 2 輸入
|
||
|
2
|
Load
Fuse
|
1
|
負載熔絲 1 輸入
|
|||
|
LLVD
|
+
|
負載下電信號+
|
2
|
負載熔絲 2 輸入
|
||
|
-
|
負載下電信號-
|
3
|
負載熔絲 3 輸入
|
|||
|
BLVD
|
+
|
電池下電信號+
|
4
|
負載熔絲 4 輸入
|
||
|
-
|
電池下電信號-
|
5
|
負載熔絲 5 輸入
|
|||
|
RB1
|
+
|
電池分流器 1+
|
6
|
負載熔絲 6 輸入
|
||
|
-
|
電池分流器 1-
|
|
|
|
||
|
RB2
|
+
|
電池分流器 2+
|
|
|
|
|
|
-
|
電池分流器 2-
|
|
|
|
||
|
注：
1．BAT-是否連接根據實際需要確定，如果是電池下電監控失電式系統，BAT-則無需連接
2．電池分流器的正負是按充電方向，建議在開機后實際測試驗證電池電流放電顯示為負
|
||||||
4.4 連接溫度傳感器
溫度傳感器是可選附件，其探頭工作電壓為 12V，測量范圍為－5℃～100℃，測量精度為±2℃。如有選配且未接入插框，則將溫補電纜與 Temp 端子（接口位置如圖1-7）進行對插，另一端溫補探頭貼到電池表面。
