風冷模塊GF22010-3系列選型及配置
索引：直流屏模塊,電力直流電源,直流屏裝配 發布日期：2021-02-18
用戶使用GF22010-3系列模塊時，可以采用我司提供的托架；亦可由我司提供相應配件，由用戶組裝。
1、GF22010-3充電模塊散熱設計
電力操作電源GF22010-3采用強迫風冷散熱方式，因此在設計電力電源系統時，需要進行模塊的散熱風道設計。即在安排模塊位置時，應該保證模塊前后散熱風道的暢通，模塊前端必須保留15～20cm 進風口。模塊后方盡量少安裝溫度敏感部件，設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊風道附近。
注意:設計機柜時，請考慮模塊散熱進風風道設計。
2、直流屏模塊安裝托架
GF22010-3直流屏充電模塊有3種托架供使用：2位托架、3位托架和4位托架。
3、轉接板設計
用戶不采用我司托架時，我司配置一套航空頭組件（航空組件定義如圖1所示），用戶自行組裝。配件清單如表1 所示（對應一個模塊）。
表1 模塊轉接板組件清單
|
序號
|
名稱
|
數量
|
備 注
|
|
1
|
一體化插座DJL29Z
|
1
|
母頭（含4根小針和一個轉接板）
|
|
2
|
大號插針
|
6
|
母針
|
|
3
|
2P電纜線
|
2
|
用于連接模塊間的通信和均流
|
|
4
|
航空螺釘
|
2
|
|
圖1 航空組件定義圖
4、風冷模塊GF22010-3系列裝配尺寸

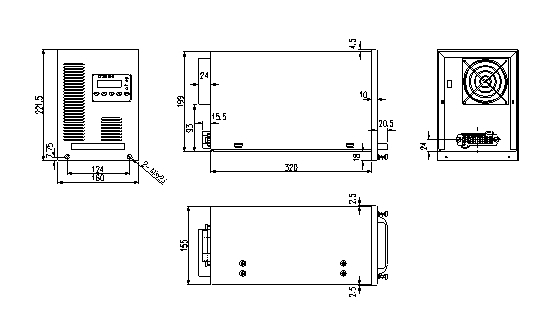

圖2 模塊尺寸圖（單位mm）
