TH230D20NZ-3直流屏模塊設計安裝維修參考資料
資料來源：西安廣深電氣直流屏模塊銷售和技術服務中心（Tel：400-9936610）
1. TH230D20NZ-3直流屏模塊外觀及尺寸

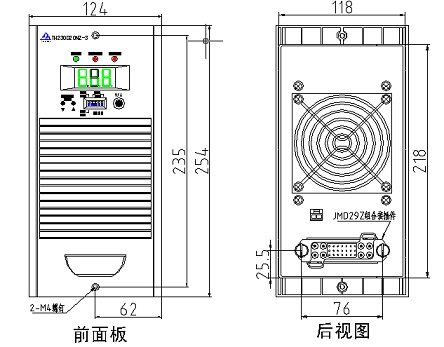

圖1-1 TH230D20NZ-3的前面板和后視圖

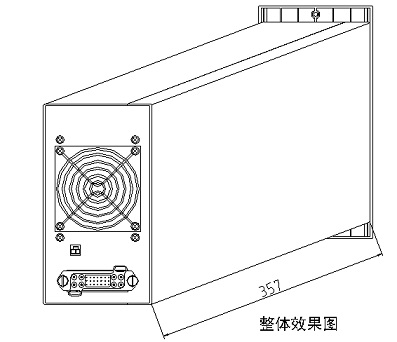

圖1-2 TH230D20NZ-3整體后視圖
2. TH230D20NZ-3模塊的安裝
TH230D20NZ-3模塊組合接插件（JMD29T）線號定義如下圖1-3和表1-1所示：

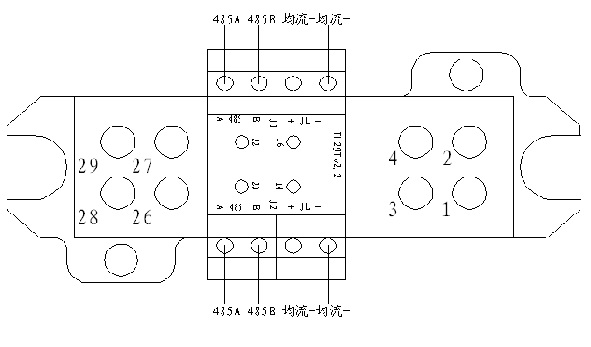

圖1-3 TH230D20NZ-3（JMD29T）線號定義圖
表-1-1
|
端子號 |
插針 |
規格 |
定義號 |
用途 |
|
|
1 |
標準針 |
12# |
DC+ |
直流輸出+ |
|
|
2 |
標準針 |
12# |
DC- |
直流輸出- |
|
|
26 |
標準針 |
12# |
G |
輸入接地線 |
|
|
27 |
標準針 |
12# |
A |
輸入380V |
|
|
28 |
標準針 |
12# |
B |
輸入380V |
|
|
29 |
標準針 |
12# |
C |
輸入380V |
備注：
①未注明的端子為空，不接線。
②模塊的上、下、左、右要求有良好的自然通風環境。
③風冷模塊的前、后要求有良好的風冷通風環境。
④模塊之間的均流線按照“均流+”和“均流-”直接連在一起就可實現模塊的自主均流。
⑤模塊之間RS485線的A和B分別連在一起，和主監控的下位機RS485的A、B連接即可實現 主監控 (如THJK
3. TH230D20NZ-3模塊的顯示面板及功能鍵
3.1 TH230D20NZ-3數碼顯示面板
顯示TH230D20NZ-3模塊的電壓、電流、告警、關機信息。由顯示切換按鈕V/A進行輸出電壓和電流的顯示切換。顯示3位數字，電壓顯示精度為±0.5V，電流顯示精度為±
3.2指示燈
TH230D20NZ-3模塊面板上有3個指示燈，功能見表1-2。
表1-2 面板指示燈功能
|
指示標識 |
正常狀態 |
異常狀態 |
異常原因 |
|
電源指示燈（綠色） |
亮 |
滅 |
無輸入電壓導致模塊內部的輔助電源不工作 |
|
過溫指示燈（紅色） |
滅 |
亮 |
模塊內部過熱； |
|
故障指示燈（紅色） |
滅 |
亮 |
模塊內部故障 |
3.3顯示切換按鈕
顯示切換按鈕用于切換LED顯示面板的顯示內容。如果LED顯示面板當前顯示的是輸出電壓，按一下該按鈕切換為顯示輸出電流，再按一下該按鈕則切換回顯示輸出電壓。
3.4手動調壓按鈕
面板上嵌入的兩個按鍵用來調整模塊在手動狀態下的輸出電壓。按一下左邊的“▼”按鈕輸出電壓降低1V，按一下右邊的“▲”按鈕輸出電壓升高0.5V。只有在手動控制方式下，調節此按鍵才起作用。
