TH230D10ZZ-3 (TH230D05ZZ-3)智能型高頻開關電源，是專為電力系統設計，具有“四遙”功能的高頻開關電源，模塊采用“諧振電壓型雙環控制的諧振開關電源技術”，具有體積小、重量輕、效率高、可靠性高等優點。TH230D10ZZ-3(TH230D05ZZ-3)配有標準RS-485接口，易于與自動化系統對接，適用于各類變電站、發電廠及水電站。

1.   TH230D10ZZ-3 (TH230D05ZZ-3)模塊的特點

效率高，模塊效率可達到95%~96%。重量輕，體積小。采用“三相無源功率因數校正電路”，輸入無中線，功率因數可達0.94。采用隔離自主均流，并機不均流度＜±3%，可保證二十臺以上模塊良好并機。模塊內置直流輸出隔離二極管，用戶無需外設。模塊具有RS-485接口，方便接入自動化系統進行通信。TH230D10ZZ-3 (TH230D05ZZ-3)模塊為LED數碼管顯示，分別設置顯示切換按鈕、手動調壓按鈕、撥碼開關，操作簡單。輸出過壓保護：內置過壓保護電路，出現過壓后模塊自動鎖死，模塊故障指示燈亮，故障模塊自動退出工作，不影響整個系統正常運行；過壓保護點：220V模塊為320V±5%，110V模塊為160V±5%。輸出限流保護：每個模塊輸出電流最大限制為額定輸出電流的1.05倍。 短路保護：采用回縮下垂限流方式，輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在額定輸出電流的15％以下。TH230D10ZZ-3 (TH230D05ZZ-3)模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。模塊并聯保護：模塊內部有并聯保護電路，故障時模塊自動退出系統，不影響其它模塊正常工作。過溫保護：模塊檢測散熱器溫度超過85℃左右時自動關機保護，溫度降低后模塊自動啟動。過流保護：過流保護可自動恢復。

2.   TH230D10ZZ-3 (TH230D05ZZ-3)模塊的工作原理如圖1-1所示

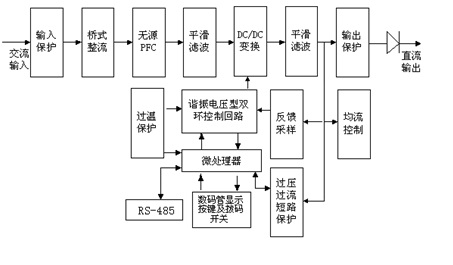

圖1-1 TH230D10ZZ-3 (TH230D05ZZ-3)模塊的工作原理

3.   TH230D10ZZ-3 (TH230D05ZZ-3)模塊的外觀及外形尺寸

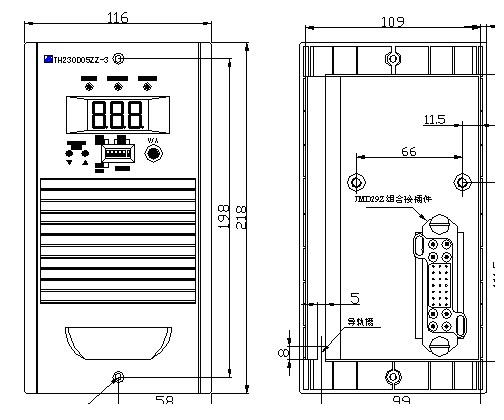

3.1 TH230D05ZZ-3的外觀

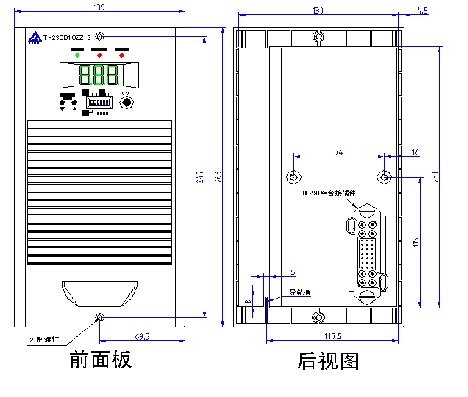

 3.2 TH230D10ZZ-3的外觀尺寸

4.   TH230D10ZZ-3 (TH230D05ZZ-3)直流屏模塊技術參數

4.1輸入電壓 范圍（VAC）

最小值304; 典型值 380;  最大值  456

4.2輸出可調 范圍（VDC）

最小值190;典型值 220;最大值 300

4.3 精度和效率

穩壓精度 ±0.5%

穩流精度 ±1%

輸入功率因數  ≥0.93

充電機效率（效率） ≥95%

4.4 負載等級:Ⅰ級(100%)的額定輸出電流時連續工作

4.5自動限流特性：輸出電流超過輸出限流設定值時，恒流輸出，輸出電流不會增大

4.6輸出過壓保護：輸出電壓超過320±5VDC自動停止輸出,以防損壞設備

4.7輸出短路保護特性：輸出短路時，模塊自行保護，以防損壞, 排除故障可自動恢復工作。
