ER22005/S和ER11010/S直流屏模塊是艾默生（維諦）面向10kV以下用戶變電站推出的經濟型解決方案，可配套PSM-E01、EMU01MC等監控配套使用，解決了基層用戶變電站直流屏用戶想用艾默生高品質產品和預算約束的矛盾。ER22005/S和ER11010/S直流屏模塊采用了高功率密度的設計，在保持高品質高可靠性的同時通過集約化工藝降低制造成本，為用戶提供多樣選擇，一般應用于220V40AH以下直流屏和110V65AH直流屏。。

1.  工作原理

ER22005/S(ER11010/S)充電模塊原理框圖如圖1-1 所示，由單相有源PFC 和DC/DC 變換兩個功率部分組成。在兩功率部分之外還有輸入EMI。濾波器、輔助電源以及輸入輸出檢測保護電路。前級單相有源PFC 用以實現交流輸入的整流濾波和輸入電流的校正，使輸入電路的功率因素達到0.99，以滿足DL/T781-2001 中輸入電流諧波標準。后級的DC/DC 電路由DC/DC 變換器及其控制電路、整流濾波、輸出EMI 等部分組成，用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。輔助電源在輸入單相有源PFC 之后，DC/DC 變換器之前，利用PFC 的直流輸出，產生控制電路所需的各路電源。輸入檢測電路實現輸入過欠壓檢測。DC/DC 的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，所有這些信號用以DC/DC 的控制和保護。

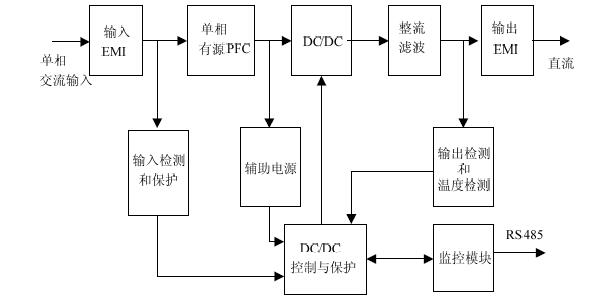

圖1-1 ER22005/S(ER11010/S)模塊工作原理框圖

2.  ER22005/S(ER11010/S)的主要功能

ER22005/S(ER11010/S)具有輸入過/欠壓保護功能。當輸入電壓大于過壓設定值，模塊保護，無直流輸出，保護指示燈（黃色）亮；當輸入電壓小于欠壓設定值，模塊保護，無直流輸出，保護指示燈（黃色）閃爍。電壓恢復到正常范圍后，模塊自動恢復工作，工作指示燈（綠色）亮。模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于過壓設定值后，模塊保護，無直流輸出，告警指示燈（紅色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。當輸出電壓小于欠壓設定值后，模塊告警，有直流輸出，工作指示燈（綠色）閃爍。電壓恢復后，模塊輸出欠壓告警消失，工作指示燈（綠色）亮。模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于40%額定電流。短路因素排除后，模塊自動恢復正常輸出。模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的告警指示燈（紅色）亮，模塊無電壓輸出。當模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作，工作指示燈（綠色）亮。當風扇出現堵轉時，模塊面板的告警指示燈（紅色）閃爍，模塊無電壓輸出。當風扇故障恢復后，模塊將自動恢復為正常工作，工作指示燈（綠色）亮。風扇無級調速，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。模塊可以RS485 方式與上位機通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，接受并執行上位機下發的控制命令。資料來源：廣深直流屏技術服務中心www.shanghaidihong.com。

3.  ER22005/S(ER11010/S)的外觀尺寸和接口定義

3.1  ER22005/S(ER11010/S)模塊的前面板如圖1-2所示

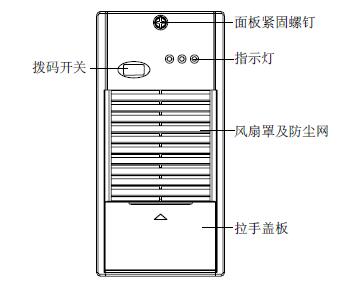

圖1-2 ER22005/S(ER11010/S)前面板

3.2 ER22005/S(ER11010/S)模塊面板上有3 個指示燈，分別為工作指示燈（綠色）、保護指示燈（黃色）和故障告警燈（紅色），見下表。

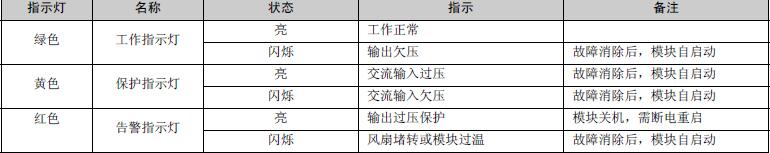

表1-1 ER22005/S(ER11010/S)指示燈定義

3.3撥碼開關

圖1-3 ER22005/S(ER11010/S)撥碼開關

3.4 拉手蓋板和風扇罩

ER22005/S(ER11010/S)模塊拉手隱藏在蓋板后面。將蓋板向上平移，就會露出模塊拉手。正常工作時，蓋板必須復位，否則會擋住模塊散熱風道。風扇罩用于防止外部物件被風扇吸入充電模塊中造成模塊損壞

3.5 ER22005/S(ER11010/S)的后面板

圖1-4 ER22005/S(ER11010/S)后面板

4.  ER22005/S(ER11010/S)輸入特性和輸出特性

4.1  輸入特性

表1-2 ER22005/S(ER11010/S)的輸入特性

4.2  輸出特性

表1-3 ER22005/S(ER11010/S)的輸出特性

4.3 ER22005/S(ER11010/S)的機械參數

圖1-5 ER22005/S(ER11010/S)機械尺寸

5.  ER22005/S(ER11010/S)絕緣電阻與絕緣強度

絕緣電阻，輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻>10MΩ（試驗電壓500Vdc）。輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加2000V 的直流電壓1 分鐘，無擊穿或飛弧現象。

6.  ER22005/S(ER11010/S)模塊散熱和熱插拔

ER22005/S(ER11010/S)的輸入特性模塊采用自然冷卻或者智能溫控冷卻方式，因此在設計模塊安裝時，需要進行模塊的散熱設計，即在安排模塊位置時，應該充分考慮模塊發熱對環境的影響，如監控模塊、配電監控，特別是其他一些測量電路的影響不容忽視，設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊附近。ER22005/S(ER11010/S)模塊層次之間應留有15～20cm 的散熱風道，同時能夠有效導熱，保持空氣流通。模塊熱插拔的條件是模塊輸出端串接隔離二極管，防止母線上已經存在的電壓對模塊內未充電的大容量的電容充電，引起母線的瞬時短路和模塊內部部分電路的瞬時過載，嚴重時甚至毀壞設備。正在工作中的模塊進行插拔時，必須有嚴格的時間間隔，原則是拔離的模塊的輸出電壓完全下降到0V，否則在重復插拔的過程中，將導致模塊的損壞。艾默生授權合作伙伴西安廣深電氣有限公司下設直流屏技術服務中心，銷售和維修ER22005/S和ER11010/S直流屏模塊，熱線400-9936610，微信號zhiliuping。
