1.PFU-3功能和技術指標

1.1 PFU-3直流采樣模塊是與艾默生的PSM-E11、PSM-E20、PSM-E10、PSM-A5（和PFU-1配套使用）直流屏監控單元配套使用，PFU-3直流電壓采樣盒的功能是將直流的高壓信號轉換為配電監控板可以采集的輸入信號。由于在電力操作電源中，輸出電壓比較高，為了實現檢測信號與高壓的隔離，同時考慮消除其因直流輸出浮地產生的高共模信號，采用此專用直流電壓采樣盒。直流電壓采樣盒利用隔離運放實現高低壓電氣隔離和信號采樣，采樣的弱信號經過線性放大和補償后，轉換為直流電壓信號，直接送到或監控單元配電監控盒進行處理。

1.2 PFU-的電氣指標參數

直流電壓采樣盒的指標參數如下表所示。

表1-1  PFU-3直流電壓采樣盒指標

2. PFU-3外形結構及安裝

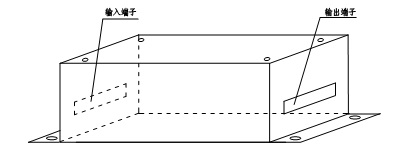

PFU-3直流電壓采樣盒的外形結構如下圖所示。如需購買PFU-3配件或需要CAD安裝圖紙可參閱www.shanghaidihong.com網站，或致電廣深直流屏技術服務中心4009936610。

圖1-1  PFU-3直流電壓采樣盒的外形結構圖

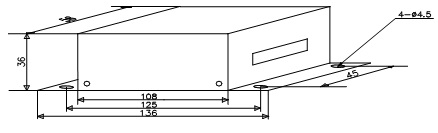

PFU-3直流電壓采樣盒的外形尺寸和安裝固定尺寸如下圖所示。

圖1-2  PFU-3直流電壓采樣盒的外形尺寸和安裝固定尺寸（單位：mm）

3. PFU-3直流采樣盒接口特性說明

輸入接口如下圖。

圖1-3  PFU-3直流電壓采樣盒的輸入接口圖

PFU-3輸入接口為輸入直流高壓的采樣信號，直流采樣盒提供兩路直流輸入，但他們是共負極的。在設計共正極母線結構時，請注意一個采樣盒將只能輸入一路直流信號，這時一般可以采用輸入兩路中的任意一路。

輸出接口（包含供電電源接口）如下圖。

圖1-4 直流電壓采樣盒的輸出接口圖

輸出接口包含直流采樣信號輸出和采樣盒供電電源的輸入。兩路輸出采樣信號同樣為共負極輸出。每個引腳的定義如下表。

表1-2 直流采樣盒接口說明

4.PFU-3直流采樣模塊設計注意事項

PFU-3直流采樣盒采樣直流輸出輸出電壓和電池的電壓，在實際的設計過程中，應該考慮所需測量的信號數量來決定采用直流采樣盒的個數。雖然大多數情況下電池電壓和合閘母線電壓一致，但建議采用單獨的電池電壓采樣盒，以保證電池管理的正常進行。當然，在特殊應急的情況下，如電池電壓直流采樣盒出現故障時，您完全可以在監控單元上直接將合閘母線電壓輸入信號和電池電壓輸入信號短接，以實現電池電壓的正常采集。

在共負極單母線分段的方式中，共需要三個PFU-3直流采樣盒，其中一個用于采集電池電壓、一個采集第一段母線的控母和合母電壓、一個采集第二段的控母和合母電壓。在共負極單母線的方式下，需要兩個PFU-3直流采樣盒，其中一個采集電池電壓，一個采集控制母線和合閘母線電壓。

由于PFU-3電壓采樣盒采用精密電子測量線路，因此在設計時，其安裝應該盡量遠離熱源和電磁干擾源，避免產生溫度漂移和測量誤差。對于直流采樣盒的安裝形式沒有嚴格的要求，推薦采用垂直安裝方式。

5.PFU-3采樣模塊使用說明

PFU-3直流采樣盒的采樣電壓可以通過內部線路板上的電位器進行調節，這對于解決在實際運輸途中、搬運過程中產生振動導致采樣不準問題有實際意義。板上有兩個電位器，分別定義如下。

表1-3  直流采樣盒電位器定義

再次特別提示，出廠時電位器已經校調準確，請不要輕易調整。
