1.  HD22010-2(HD11020-2)充電模塊前面板

 圖1-1  HD22010-2（HD11020-2）充電模塊前面板圖

HD22010-2(HD11020-2)充電模塊前面板上的高亮度LED數碼管指示模塊的輸出電壓或電流，由顯示轉換開關進行切換。

面板上的發光二極管分別指示模塊輸入電源正常（綠色）、模塊保護（黃色）、模塊故障（紅色）。其中，模塊保護包括交流過、欠壓，過溫、缺相，輸出欠壓等。模塊故障包括模塊輸出過壓。

模塊面板上嵌入的電位器用來調整模塊在手動狀態下的輸出電壓，注意只有在手動方式下，調節該電位器才起作用。

充電模塊地址及手動/自動撥碼開關用來設置模塊通訊地址和選擇手動功能，其定義如下圖所示。

圖1-2 HD22010-2(HD11020-2)充電模塊地址及手動選擇六位撥碼開關圖

2.  HD22010-2(HD11020-2)直流屏模塊的自動/手動工作方式

2.1自動：在自動工作方式下，模塊的輸出電壓、限流點、開關機均由監控模塊進行控制，人工無法進行干預，如果模塊設計用作合閘模塊，對電池進行充電，一般應設置為自動工作方式。

2.2手動：手動狀態下，模塊的輸出電壓有上述介紹的面板電位器進行調整，模塊的輸出電壓、限流點和開關機等均不受監控模塊控制，但可以將模塊的運行參數上報給監控模塊。如果模塊連接到控制母線上，為單一穩定電壓輸出，應將模塊設置為手動狀態，調整電位器為需要輸出的電壓值，此時模塊的限流點全部放開，為105％～110％。調節電位器可使充電模塊輸出電壓最高達到284V/142V，在系統正常時請勿隨意調節該電位器。由于不同用戶選擇蓄電池的節數有差異，為安全起見，充電模塊的輸出在出廠時已整定在234V/117V浮充電壓值上。

3. HD22010-2( HD11020-2)模塊的地址設置

地址選擇開關決定充電模塊與監控模塊通訊時的二進制地址，撥碼向上撥代表二進制為0，向下?lián)艽矶M(jìn)制數1。HD22010-2模塊地址是監控模塊識別各充電模塊的唯一標志，同一系統中模塊的地址設置不能相同。HD22010-2( HD11020-2)模塊的地址設置開關為5位，因此模塊的地址設置范圍為2 ⁵＝32，也就是說，在掛在同一條通訊線上（對應監控模塊的一個串口）的模塊數不能超過32個，但監控模塊中最多可以設置的模塊數為64，這是可以通過將模塊分成兩組，連接到不同的通訊線上（即監控模塊不同的串口）來解決。

HD22010-2( HD11020-2)模塊地址設置為二進制數，在監控模塊中設置模塊的地址為十進制數，他們之間的轉換關系如下。

表1-1  二進制與十進制對應關系

例如：地址設置撥碼開關如下圖所示的位置。（黑色為撥碼位置）。其表示二進制10100，從表中可查出十進制地址為20。

圖1-3  模塊地址撥碼開關設置

充電模塊顯示內容：充電模塊的LED可以顯示模塊的輸出電壓和輸出電流，其切換通過面板上的顯示切換開關來切換。顯示電壓為3位，顯示電壓精確為0.1A，顯示誤差為±1個字。設置過程中如遇到問題，可致電廣深直流屏技術服務中心4009936610，由工程師隨時提供解答。

4. HD22010-2( HD11020-2)直流屏模塊安裝

4.1 HD22010-2( HD11020-2)直流屏模塊的外形尺寸如下圖所示。

圖1-4  HD22010-2充電模塊外形尺寸圖（單位：mm）

4.2 HD22010-2( HD11020-2)充電模塊的裝配尺寸

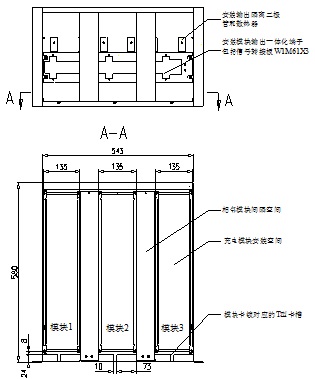

設計模塊的插框時，應保證整個充電模塊剛好能夠插入插框，模塊后部通過一體化插座固定，保證其上下和左右方向的固定，裝配尺寸如下圖所示，通過模塊卡鎖槽位的設計，保證其前后方向固定其尺寸也如下圖所示，槽位的深度為12mm。相鄰三個模塊的安裝尺寸如下圖中下圖所示。充電模塊與系統在結構上為松散連接，系統運輸時必須將充電模塊拆下，單獨包裝發運。否則，將造成充電模塊損壞。

圖1-5  HD22010-2(HD11020-2)充電模塊安裝配尺寸圖（單位：mm）

有關艾默生HD22010-2( HD11020-2)模塊的裝配尺寸CAD圖或電路圖可咨詢廣深直流屏技術服務中心400-9936610或添加微信號zhiliuping
