HD22010-2充電模塊的設計維修參考資料之一
資料來源：艾默生認證合作伙伴西安廣深電氣有限公司（Tel:400-9936610）
HD22010-2(同系列的還有HD11020-2、HD22005-2和HD11010-2)直流屏充電模塊是艾默生網絡能源有限公司的王牌產品，自2001年前后推向市場以來，HD22010-2充電模塊以其高可靠性、易用性、長壽命等特征享譽電力行業、石化、冶金等行業，當前網上采用HD22010-2模塊組屏的直流屏不少使用年限已超過15年，HD22010-2充電模塊工業級產品的品質無愧于廣大用戶對艾默生品牌的口碑。廣深直流屏服務中心在對用戶的變電站巡檢過程中，對很多HD22010-2模塊做過穩壓指標、穩流指標、紋波系數等測試，即使經過這么多年的使用，各種指標依然符合或優于國家標準。
1.HD22010-2直流屏模塊的外觀

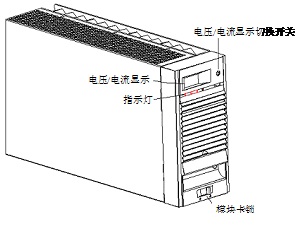

HD22010-2充電模塊的外型如下圖所示。
圖1-1 HD22010-2直流屏模塊的外觀
如需HD22010-2的CAD版圖紙可以聯系廣深直流屏技術服務中心4009936610或從www.shanghaidihong.com下載
2. HD22010-2充電模塊工作邏輯系統圖

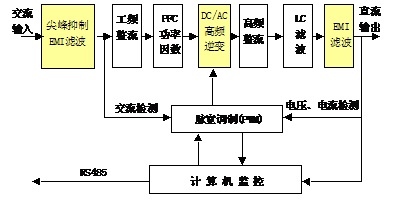

HD22010-2充電模塊邏輯圖如下圖：
圖1-2 HD22010-2模塊邏輯系統圖
三相交流電源經過EMI濾波器輸入到整流電路，將交流整流為脈動的直流輸出，通過無源功率因數校正（PFC）電路，將脈動的直流轉換為平直的直流電源，DC/AC高頻逆變器將直流轉換為高頻交流電源，通過高頻整流電路將高頻的AC轉換為高頻脈動的直流，此直流通過高頻濾波輸出。
其中DC/AC高頻變換電路在脈寬調制（PWM）電路的控制下通過調整變換電路的脈沖寬度，以實現電壓調整（包括穩壓和電壓整定）。整個充電模塊在微機系統的監控下工作，包括模塊的保護、電壓調整等，同時微機實現將充電模塊的運行數據上報到監控模塊和接受監控模塊的控制命令。
3. HD22010-2充電模塊技術指標
HD22010-2直流屏模塊的主要作用是實現AC/DC（交流變換成直流輸出）變換。充電模塊可以在自動（監控模塊控制）和手動（人為控制）兩種工作方式下工作。該系列直流屏模塊有四種型號，以適應用戶的不同需要，見下表。
表1-1 HD22010-2直流屏模塊型號及輸出
充電模塊 |
輸出 |
|
HD22010-2 |
輸出220V/10A |
|
HD22005-2 |
輸出220V/5A |
|
HD11020-2 |
輸出110V/20A |
|
HD11010-2 |
輸出110V/10A |
HD22010-2充電模塊的通用技術指標如表1-2～表1-4所示。
表1-2 HD22010-2充電模塊輸入特性表
|
項目 |
指標 |
|
輸入電壓 |
323V～475V（三相三線制） |
|
輸入電流 |
HD22010-2≤8A HD22005-2≤4A HD11020-2≤8A HD11010-2≤4A |
|
交流輸入頻率 |
50Hz±10％ |
|
功率因數 |
≥0.92 |
|
效率 |
≥94％ |
表1-3 充電模塊輸出特性表
|
項目 |
指標 |
備注 |
|
|
輸出電壓范圍 |
198～286V（220V系列） |
99～143V（110V系列） |
|
|
輸出電流 |
HD22010-2：額定輸出10A HD22005-2：額定輸出5A |
HD11020-2：額定輸出20A HD11010-2：額定輸出10A |
最大輸出為額定值的105％～110％ |
|
電壓上升時間 |
3～8秒 |
軟啟動時間 |
|
|
輸出恒流范圍 |
10％～100％ |
|
|
|
穩流精度 |
≤±1％ |
|
|
|
負載電壓紋波系數 |
≤0.03％ |
≤0.05％ |
|
|
穩壓精度 |
≤±0.5％ |
|
|
|
溫度系數（1/℃） |
≤0.2‰ |
|
|
表1-4 HD22010-2充電模塊保護特性表
|
項目 |
指標 |
備注 |
|
|
模塊輸出回縮值 |
回縮值≤40％額定模塊電流輸出，可恢復 |
|
|
|
輸出過壓保護 |
220V系列：291±4Vdc |
110V系列：145±2Vdc |
可由監控模塊設置 |
|
輸出欠壓告警 |
220V系列：194±4Vdc |
110V系列：97±2Vdc |
|
|
輸入過壓保護點 |
480±5Vac，可恢復，回差5～15V |
|
|
|
輸入欠壓保護點 |
318±5Vac，可恢復，回差10～20V |
|
|
|
缺相保護 |
可恢復 |
|
|
|
過溫保護 |
過溫保護點：85℃，降溫后恢復 |
精度：±5℃ |
|
表1-5 HD22010-2充電模塊監控功能說明
|
序號 |
項目 |
指標 |
備注 |
|
1 |
遙信 |
將模塊的保護信號（交流過、欠壓，缺相，輸出過、欠壓，模塊過溫等信號）和故障信號傳遞給監控單元 |
|
|
2 |
遙測 |
測量充電模塊的輸出電壓、電流，送模塊表頭顯示并上報監控單元 |
|
|
3 |
遙控 |
根據監控單元的命令，控制充電模塊的開/關機，均/浮充轉換 |
同時具備手動控制，可以屏蔽監控單元的控制 |
|
4 |
遙調 |
根據監控單元的命令，調節模塊的輸出電壓 |
|
|
根據監控單元的命令，在10％～100％范圍內調節充電模塊的輸出電流限流點 |
|||
|
5 |
顯示 |
充電模塊監控板控制充電模塊的LED表頭顯示模塊的輸出電流、電壓 |
|
4.HD22010-2充電模塊電氣接口
HD22010-2充電模塊通過模塊后面板的一體化輸出插座輸出信號，充電模塊后面板布置如下圖所示。
圖1-3 充電模塊后背板布置圖

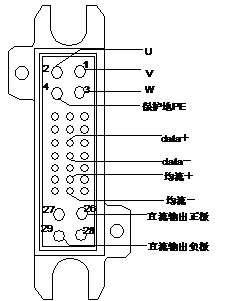

一體化端口各引腳信號如下圖所示。
圖1-4 充電模塊輸出一體化端口定義圖
HD22010-2模塊接口特性如下表所示。
表1-6 接口特性
|
信號名稱 |
引腳號 |
信號定義 |
特性說明 |
|
交流輸入 |
1 |
V相輸入 |
模塊的交流電源輸入端，輸入方式為三相三線制 |
|
2 |
U相輸入 |
||
|
3 |
W相輸入 |
||
|
4 |
保護地PE |
為模塊的保護地引出端，內部和模塊外殼相連接 |
|
|
通訊接口 |
12 |
DATA＋ |
弱信號端，模塊和上級設備的通訊接口，為串行異步傳輸模式，接口電平為RS485 |
|
15 |
DATA－ |
||
|
均流接口 |
21 |
均流信號＋ |
弱信號端，兩個或者兩個以上的模塊輸出并聯時，需要將此端并聯，以實現模塊均分負載 |
|
24 |
均流信號－ |
||
|
直流輸出 |
26 |
輸出正極 |
模塊的直流輸出端，輸出和機殼之間隔離 |
|
29 |
輸出負極 |
如轉載請注明資料來源：www.shanghaidihong.com
