艾默生HD22005-3A直流屏模塊設計維修參考資料之一
資料來源：艾默生認證合作伙伴西安廣深電氣有限公司（Tel:400-9936610）
1. HD22005-3A充電模塊外形
HD22005-3A系列充電模塊的外型如下圖所示。
圖1-1 HD22005-3A充電模塊外形
HD22005-3A外形尺寸如下圖所示。

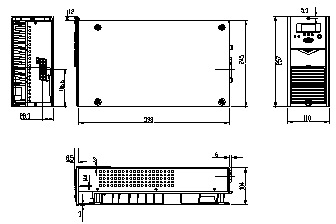

圖1-2 HD22005-3A充電模塊外形尺寸圖（單位：mm）
如需要HD22005-3A的開孔尺寸CAD圖，可聯系廣深直流屏技術服務中心。
2. HD22005-3A 充電模塊技術指標
HD22005-3A充電模塊的通用技術指標如下表所示。
表1-1 HD22005-3A充電模塊輸入特性表
|
項目 |
指標 |
|
輸入電壓 |
323V～475V（三相三線制） |
|
輸入電流 |
≤4A |
|
交流輸入頻率 |
45Hz～65Hz |
|
效率 |
≥90％ |
表1-2 HD22005-3A充電模塊輸出特性表
|
項目 |
HD22005-3A |
備注 |
|
輸出電壓范圍 |
198～286V |
220V系列 |
|
輸出電流 |
額定輸出：5A |
最大輸出為額定值的105％～110％ |
|
電壓上升時間 |
3～10秒 |
軟啟動時間 |
|
輸出恒流范圍 |
10％～110％ |
|
|
穩流精度 |
≤±1％ |
20％限流測試 |
|
負載電壓紋波系數 |
≤0.1％ |
|
|
穩壓精度 |
≤±0.5％ |
|
|
溫度系數（1/℃） |
≤0.2‰ |
|
表1-3 HD22005-3A充電模塊保護特性表
|
項目 |
HD22005-3A |
備注 |
|
輸出短路回縮 |
回縮電流≤40％額定電流，可自恢復 |
|
|
輸出過壓保護 |
293±6Vdc 不可恢復，需要重新上電啟機 |
保護后無DC輸出 |
|
輸出欠壓告警 |
191±6Vdc 可恢復 |
保護后有DC輸出 |
|
輸入過壓保護點 |
482±6Vac 可恢復，恢復點460 ±15Vac |
保護后無DC輸出 |
|
輸入欠壓保護點 |
316±6Vac 可恢復，恢復點335 ±10Vac |
保護后無DC輸出 |
|
缺相保護 |
可恢復 |
保護后無DC輸出 |
|
過溫保護 |
過溫保護點 |
精度：± |
|
風扇溫度控制 |
風扇啟動點 |
精度：± |
表1-4 HD22005-3A充電模塊監控功能說明
|
序號 |
項目 |
指標 |
備注 |
|
1 |
遙信 |
將模塊的保護信號（交流過、欠壓，缺相，輸出過、欠壓，模塊過溫等信號）和故障信號傳遞給監控單元 |
|
|
2 |
遙測 |
測量充電模塊的輸出電壓、電流，送模塊表頭顯示并上報監控單元 |
|
|
3 |
遙控 |
根據監控單元的命令，控制充電模塊的開/關機，均/浮充轉換 |
同時具備手動控制，可以屏蔽監控單元的控制 |
|
4 |
遙調 |
根據監控單元的命令，調節模塊的輸出電壓 |
|
|
根據監控單元的命令，在10％～100％范圍內調節充電模塊的輸出電流限流點 |
|||
|
5 |
顯示 |
充電模塊監控板控制充電模塊的LED表頭顯示模塊的輸出電流、電壓 |
|
3． HD22005-3A充電模塊接口
HD22005-3A充電模塊通過模塊后面板的一體化輸出插座與系統連接，充電模塊后面板布置如下圖所示。
圖1-3 HD22005-3A充電模塊后背板布置圖
一體化端口各引腳信號如下圖所示。
圖1-4 HD22005-3A充電模塊輸出一體化端口定義圖
HD22005-3A接口特性如下表所示。
表1-5 HD22005-3A接口特性
|
信號名稱 |
引腳號 |
信號定義 |
特性說明 |
|
交流輸入 |
1 |
V相輸入 |
模塊的交流電源輸入端，輸入方式為三相三線制 |
|
2 |
U相輸入 |
||
|
3 |
W相輸入 |
||
|
4 |
保護地PE |
為模塊的保護地引出端，內部和模塊外殼相連接 |
|
|
通訊接口 |
12 |
DATA＋ |
弱信號端，模塊和上級設備的通訊接口，為串行異步傳輸模式，接口電平為RS485 |
|
15 |
DATA－ |
||
|
均流接口 |
21 |
均流信號＋ |
弱信號端，兩個或者兩個以上的模塊輸出并聯時，需要將此端并聯，以實現模塊均分負載 |
|
24 |
均流信號－ |
||
|
直流輸出 |
26 |
輸出正極 |
模塊的直流輸出端，輸出和機殼之間隔離 |
|
29 |
輸出負極 |
