ER22020/T(ER11040T5)直流屏模塊設計調試維修之二
資料來源：艾默生認證合作伙伴西安廣深電氣有限公司（Tel:400-9936610）
1．ER22020/T(ER11040T5)保護功能
整流模塊具有以下保護功能：輸入過/欠壓保護、PFC 母線過/欠壓保護、輸出過壓保護、輸出欠壓告警、短路保護、缺相保護、過溫保護、風扇故障告警和電池反接保護。
具體保護特性見下表。
表1-1 ER22020/T (ER11040T5)系列整流模塊告警及保護特性
|
項目 |
ER22020/T |
ER11040T5 |
備注 |
|
輸入過壓保護點 |
535±5Vac，恢復回差10Vac |
保護后無DC 輸出，可自恢復 |
|
|
輸入欠壓保護點 |
255±5Vac，恢復回差15Vac |
保護后無DC 輸出，可自恢復 |
|
|
輸出過壓保護點 |
硬件： 330±10V |
硬件：165±5V |
保護后無DC 輸出，不可自恢復，需要重新上電啟機； |
|
軟件：輸出電壓上限 +3V |
軟件：輸出電壓上限+3V |
四次過壓鎖死模式* |
|
|
輸出欠壓告警 |
小于輸出電壓下限 |
小于輸出電壓下限， |
保護后有DC 輸出，可自恢復 保護點可通過監控單元設置 |
|
輸出短路回縮 |
自動限流到110％額定電流，可自恢復 |
|
|
|
缺相保護 |
自動限流到50%額定功率，可自恢復 |
|
|
|
過溫保護 |
檢測溫度達到預設值自動保護 |
可自恢復 |
|
|
風扇故障告警 |
風扇出現故障或者堵轉時自動告警 |
告警時無輸出，堵轉故障排除后可自恢復 |
|
|
風扇控制 |
采用環境溫度和輸出電流聯合控制風扇轉動的方式 |
自動無級調速 |
|
|
電池反接保護 |
電池極性接反時，模塊自動與電池隔離 |
故障排除后，可自恢復 |
|
|
備注：*四次過壓鎖死模式： 軟件保護后，整流模塊無輸出。5 秒鐘以內，整流模塊將自動重新啟動。嘗試3 次重啟，如果第4 次重啟后在5 分鐘內過壓再次發生， 整流模塊將再次停止輸出，直到手動恢復。如果整流模塊輸出電流小于額定電流的10%，則軟件過壓保護功能將不起作用 |
|||
整流模塊保護/告警信息以故障代碼的形式在LED 上實時的閃爍顯示。故障代碼如下表所示。
表1-2 故障代碼顯示含義
|
故障代碼 |
代碼含義 |
|
E31 |
輸出欠壓 |
|
E32 |
整流模塊過溫 |
|
E33 |
交流過欠壓，交流停電 |
|
E34 |
交流缺相 |
|
E36 |
輸出過壓 |
|
E37 |
地址重復 |
|
E38 |
風扇故障 |
|
E39 |
均流告警 |
|
E43 |
PFC 母線過/欠壓 |
2．ER22020/T(ER11040T5)通信功能
ER22020/T(ER11040T5)整流模塊通過CAN 方式與監控單元通信，將整流模塊輸出電壓和電流、整流模塊保護和告警信息發送給監控單元。在自動方式下，接受并執行監控單元下發的控制命令。具體通信功能見下表。在手動方式下，整流模塊不接受監控單元的控制，但可以上報相關信息。
表1-3 ER22020/T(ER11040T5)系列整流模塊通信功能
|
序號 |
項目 |
指標 |
|
1 |
遙信 |
將整流模塊的保護信號（交流過、欠壓，缺相，PFC 母線過、欠壓，輸出過、欠壓，整流模塊過溫等信號） 和故障信號傳遞給監控單元 |
|
2 |
遙測 |
測量整流模塊的輸出電壓、電流，送整流模塊表頭顯示并上報監控單元 |
|
3 |
遙調 |
根據監控單元的命令，控制整流模塊的開/關機，均/浮充轉換 |
|
4 |
遙控 |
根據監控單元的命令，調節整流模塊的輸出電壓 |
|
根據監控單元的命令，在10％～100％范圍內調節整流模塊的輸出電流限流點 |
注意
在進行系統配置時，若某一整流模塊處于系統CAN 總線的最遠端，則需要在該整流模塊的CAN+和CAN-之間接入120歐姆電阻，以實現CAN 總線的阻抗匹配。CAN 總線具體接線方式請參見XX 章節。
性能參數
3. ER22020/T(ER11040T5)環境要求
環境要求見下表。
表1-4 ER22020/T 系列整流模塊環境要求
|
項目 |
指標 |
|
工作溫度 |
－10℃～+65℃，－40℃可以正常起機，+ 45℃以上降功率輸出 |
|
儲存溫度 |
－25℃～+70℃ |
|
相對濕度 |
≤95％ |
|
大氣壓力 |
80～106kPa（對應海拔高度約0～2000m） |
|
冷卻方式 |
智能風冷 |

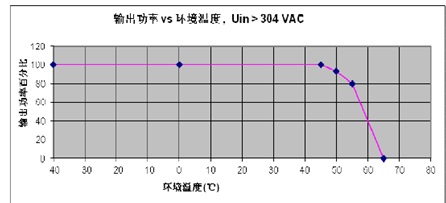

ER22020/T 系列模塊溫度限功率曲線圖
注*：當模塊的應用海拔高度超過2000m 需降額使用，降低工作環境溫度1℃/100m。降額使用的計算方法事例如下：
假設模塊的工作海拔高度為3000m。則需要降低工作環境溫度為（3000m-2000m）*（1℃/100m）=10℃，進行工作環境
溫度計算后的模塊輸出功率對環境溫度的變化曲線如下所示，亦即，當模塊工作在3000m 的海拔高度時，能夠滿載輸出
的最高環境溫度為35℃，當工作環境溫度超過35℃，則模塊會自動按照限功率曲線對輸出功率進行限額輸出。
更多技術資訊請致電廣深直流屏技術服務中心：400-9936610
