1. ER22010/T的安裝設計

1.1ER22010/T整流模塊外形尺寸（長×寬×高）：315mm×88mm×176mm；

1.2．整流模塊采用智能風冷散熱方式，風扇安裝于整流模塊前部，從整流模塊前方抽風吹向整流模塊后方。因此在安排整流模塊位置時，應保證整流模塊前后散熱風道的暢通。

1.3．整流模塊不應直接連接到系統交流母線上。為了方便整流模塊的單個維護，以及整流模塊內部交流短路時能夠從系統自動脫開，整流模塊交流輸入進線處應分別設置單獨的空氣開關。

1.4 電纜可以選擇非屏蔽電纜，根據實際情況選取適當長度的電纜，電纜規格如下表所示。

表1-1 ER22010/T電纜規格表

1.5  ER22010/T充電模塊安裝時注意事項

愛默生ER22010/T整流模塊交流輸入進行處應分別設置單獨的空氣開關，否則若某個整流模塊內部發生交流短路，無法從系統脫開，可能有導致系統癱瘓的風險！系統設計時，整流模塊一體化插座必須可靠固定在機柜上，以防止一體化插座與機柜短路，或者機柜受到振動時，一體化插座松動發生危險。整流模塊具備熱插拔功能，但禁止在易燃環境中對整流模塊進行熱插拔！在系統接線時，禁止將輸出直流母線的正負極反接，否則將造成整流模塊損壞。

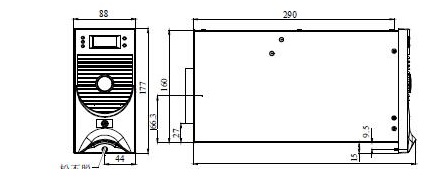

1.6 ER22010/T的開孔尺寸圖見圖1-1

圖1-1 愛默生ER22010/T的開孔尺寸圖

2、愛默生ER22010/T直流屏充電模塊的維修及維護

2.1包裝運輸?shù)淖⒁馐马?xiàng)：因ER22010/T整流模塊在系統上是靠一個M4 的面板螺釘固定以防止整流模塊滑脫，沒有與機柜緊固連接。在運輸時，整流模塊必須取下，單獨包裝發運。嚴禁整流模塊安裝于機柜上運輸，否則將造成系統機柜和整流模塊損壞。

2.2ER22010/T整流模塊故障處理方法

整流模塊常見故障表現有：電源指示燈（綠色）滅、保護指示燈（黃色）亮、故障指示燈（紅色）亮。同時數碼管閃爍，指示故障代碼。各狀態所指示常見故障及處理措施見下。

電源指示燈（綠色）滅，故障原因一般為輸入交流斷電或整流模塊內部故障，檢查輸入是否正常或返回愛默生廠家維修；ER22010/T保護指示燈（黃色）亮,同時顯示輸出欠壓E31，需檢查輸出電壓是否正常或檢查ER22010/T整流模塊是否進入限流態;ER22010/T整流模塊過溫E32,需檢查檢查環境溫度是否過高或檢查系統熱設計是否合理，檢查整流模塊進出口風道是否受堵，異常過溫返回愛默生維修。交流輸入過/欠壓顯示E33，需檢查直流屏交流輸入電壓是否正常；ER22010/T顯示交流缺相E34，需檢查直流屏交流輸入電壓是否缺相；如直流屏模塊告警顯示E37，表示地址重復，需檢查直流屏整流模塊分組號、地址設置是否存在重復。直流屏模塊顯示E39,表示均流告警，一般檢查并聯整流模塊設置輸出電壓是否一致。如有技術問題咨詢廣深直流屏技術服務中心，或致電24小時服務熱線400-9936610。
