 1.愛默生ER22010/T主要功能

1.1保護功能

愛默生ER22010/T整流模塊具有以下保護功能：輸入過/欠壓保護、輸出過壓保護、輸出欠壓告警、短路保護、缺相保護、過溫保護和風扇故障告警。

ER22010/T輸入過壓保護點: ＞475Vac，恢復回差10～25Vac; 保護后無DC 輸出，可自恢復;

ER22010/T輸入欠壓保護點: ＜323Vac，恢復回差10～25Vac; 保護后無DC 輸出，可自恢復

ER22010/T輸出過壓保護點:硬件：＞324V, 軟件：輸出電壓上限+3V; 保護后無DC 輸出，不可自恢復，需要重新上電啟機；

愛默生ER22010/T軟件過壓保護點，自動在輸出電壓上限設定值疊加3V。

ER22010/T輸出欠壓告警: 輸出欠壓告警; 保護后有DC 輸出，可自恢復保護點可通過監控單元設置;

ER22010/T輸出短路回縮: 自動限流到110％額定電流，可自恢復;

關于愛默生ER22010/T缺相保護功能: 自動限流到50%額定電流，可自恢復;

愛默生ER22010/T過溫保護: 檢測溫度達到預設值自動保護; 可自恢復;

ER22010/T風扇故障告警 :風扇出現故障或者堵轉時自動告警; 告警時無輸出，堵轉故障排除后可自恢復.

風扇控制: 采用環境溫度和輸出電流聯合控制風扇轉動的方式 自動無級調速.

ER22010/T整流模塊保護/告警信息以故障代碼的形式在LED 上實時的閃爍顯示。故障代碼如下表所示。

E31 輸出欠壓;E32 整流模塊過溫;E33 交流過欠壓;E34 交流缺相;E36 輸出過壓;E37 地址重復;E38 風扇故障;E39 均流告警.

1.2 通信功能

愛默生整流模塊通過CAN 方式與監控單元通信，將整流模塊輸出電壓和電流、整流模塊保護和告警信息發送給監控單元。在自動方式下，接受并執行監控單元下發的控制命令。具體通信功能見下表。在手動方式下，愛默生整流模塊不接受監控單元的控制，但可以上報相關信息。

1.遙信:將整流模塊的保護信號（交流過、欠壓，缺相，輸出過、欠壓，整流模塊過溫等信號）和故障信號傳遞給監控單元.

2 遙測: 測量愛默生整流模塊的輸出電壓、電流，送整流模塊表頭顯示并上報監控單元

3 遙控: 根據監控單元的命令，控制整流模塊的開/關機，均/浮充轉換

4 遙調:根據監控單元的命令，調節愛默生整流模塊的輸出電壓;根據監控單元的命令，在10％～100％范圍內調節愛默生整流模塊的輸出電流限流點

2.ER22010/T性能參數

2.1 . 愛默生ER22010/T直流屏模塊環境要求

工作溫度：－10℃～+65℃，－40℃可以正常起機，+ 45℃以上降功率輸出，見圖**

儲存溫度： －25℃～+65℃

相對濕度： ≤95％

大氣壓力： 80～106kPa（對應海拔高度約0～2000m）*

ER22010/T冷卻方式： 智能風冷

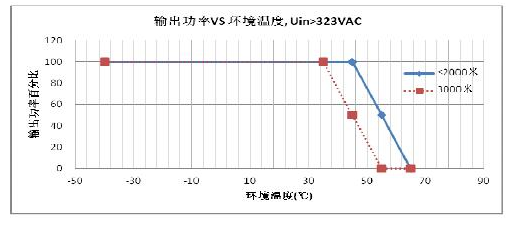

2.2  愛默生ER22010/T 系列直流屏模塊溫度限功率曲線圖

圖1-1 ER22010/T的溫度限功率曲線圖

當愛默生ER22010/T模塊的應用海拔高度超過2000m 需降額使用，降低工作環境溫度1℃/100m。降額使用的計算方法事例如下：假設愛默生模塊的工作海拔高度為3000m。則需要降低工作環境溫度為（3000m-2000m）*（1℃/100m）=10℃，進行工作環境溫度計算后的模塊輸出功率對環境溫度的變化曲線如下所示，亦即，當模塊工作在3000m 的海拔高度時，能夠滿載輸出的最高環境溫度為35℃，當工作環境溫度超過35℃，則模塊會自動按照限功率曲線對輸出功率進行限額輸出。

2.3 ER22010/T愛默生直流屏模塊的輸入特性

輸入電壓 323V～475V（三相三線制）；輸入電流 ≤6A；交流輸入頻率 45Hz～65Hz；效率 ≥92％；輸入功率因數 ≥0.92。

2.4 ER22010/T愛默生直流屏模塊的輸處特性

愛默生ER22010/T直流屏模塊輸出電壓范圍 176V～320V；額定輸出電流 10A；最大輸出電流 11A（輸出電壓260V）；電壓上升時間 3～8 秒（軟啟動時間）；輸出恒流范圍 10％～110％；穩流精度 ≤±0.5％（20％限流測試）；負載電壓紋波系數 ≤0.1％；穩壓精度 ≤±0.5％；溫度系數（1/℃） ≤0.2‰；均流不平衡度 ≤±3％（50％～100％額定負載）

2.5 ER22010/T直流屏模塊絕緣電阻與絕緣強度

1）絕緣電阻

輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻＞2MΩ（試驗電壓500Vdc）。

2）絕緣強度

加強絕緣：輸入端、輸出端、CAN 通訊端分別短接后，在輸入端與CAN 通訊端，輸出端與CAN 通訊端分別施加4242V直流電壓（或者3000V 交流電壓）1 分鐘，無擊穿或飛弧現象。

基本絕緣：輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加2850V 直流電壓（或者2000V 交流電壓）1 分鐘，無擊穿或飛弧現象。

2.6 愛默生ER22010/T安規及EMC 的標準等級

愛默生ER22010/T直流屏模塊滿足如下標準：GB9254-1998、GB/T17625.1-1998、GB/T17625.2-1999、GB/T17618-1998、歐盟EN61000-6-2: 2005、EN61000-6-4: 2007。
