愛默生ER22010/T Utilitysur 系列整流模塊采用當代先進的電源技術和工藝,專門為各類變電站、電廠、冶金、石化、地鐵、軌道交通及其它直流供電場合的直流屏而設計。愛默生ER22010/T直流模塊具有高效、高功率密度、高可靠性、智能化控制和造型美觀等特點。
Utilitysur 系列中的ER22010/T整流模塊采用智能風冷的散熱方式,功率密度高,占用空間少;采用2U×4U 標準設計,內置逆止二極管,組屏簡便。
一、.愛默生ER22010/T直流屏模塊工作原理概述

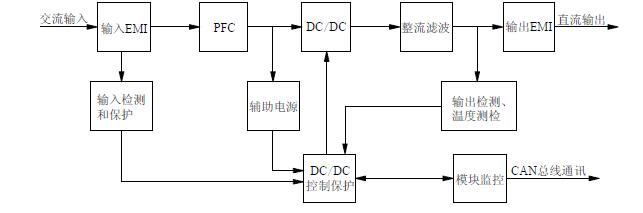

ER22010/T整流模塊工作原理框圖如下圖所示。
圖1-1 整流模塊工作原理框圖
ER22010/T整流模塊由三相無源PFC 和DC/DC 兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入、輸出檢測及保護電路。ER22010/T整流模塊前級三相無源PFC 電路由輸入EMI 和三相無源PFC 組成,用以實現交流輸入的整流濾波和輸入電流的校正,以滿足相關的輸入電流諧波和EMC 標準。后級的DC/DC 變換器由DSP 產生PWM 波控制前級PFC 輸出的直流電壓、經過高頻變壓器輸出后再整流濾波輸出直流電壓,從而將前級整流電壓轉換成電力操作電源要求的穩定的直流電壓。ER22010/T的整流模塊輔助電源在三相無源PFC 之后,DC/DC 變換器之前,利用三相無源PFC 的直流輸出,產生控制電路所需的各路電源。
輸入檢測電路實現輸入過欠壓、缺相等檢測功能。DC/DC 的檢測保護電路包括輸出電壓電流的檢測,散熱器溫度的檢測等,所有這些信號用于DC/DC 的控制和保護。ER22010/T整流模塊CAN 總線用于實現整流模塊與主監控模塊的通訊以及整流模塊間的均流。
二、. ER22010/T整流模塊外觀及接口
1. ER22010/T整流模塊外觀
圖1-2 整流模塊外觀
2.前面板

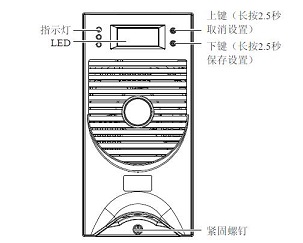

ER22010/T 系列整流模塊前面板如下圖所示。
圖1-3 整流模塊前面板
1)LED 顯示面板
可顯示ER22010/T整流模塊電壓、電流、故障代碼、地址、分組號、運行模式等信息。若按鍵無操作超過大約一分鐘后,將自動顯示整流模塊電壓和電流,此時如果存在告警,則顯示故障代碼信息。電壓顯示精度為±0.5V,電流顯示精度為±0.2A。
2)指示燈

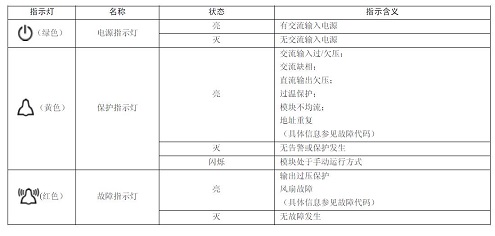

前面板上有3 個指示燈,功能見下表。
表1-1 ER22010/T面板指示燈功能
3)按鍵

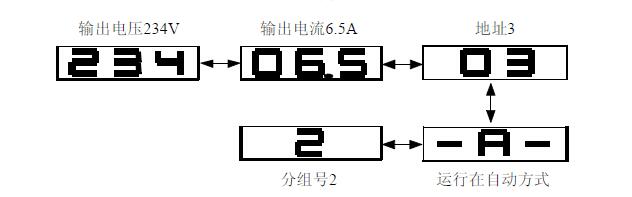

ER22010/T整流模塊有兩個按鍵,上鍵(▲)和下鍵(▼)。通過按鍵,可查看整流模塊信息。例如整流模塊輸出電壓234V、輸出
電流6.5A、地址3、運行在自動方式、分組號2,按▲或▼將依次顯示如下圖。
圖1-4 整流模塊信息顯示順序
通過按鍵還可設置ER22010/T整流模塊參數:手動輸出電壓、整流模塊地址、整流模塊分組號、整流模塊運行方式(手動/自動)。設置步驟如下:
①按▲或▼,將當前的顯示切換到要更改的信息界面。
②按下▲或▼大約2.5 秒后釋放,可看到顯示閃爍。
③按▲或▼更改設置值。
④按下▼大約2.5 秒后釋放以保存數據;若放棄更改,按下▲大約2.5 秒后釋放即回復到以前的設置值。
下面以將整流模塊運行方式由“自動”設置為“手動”為例,說明設置方法。先按▲或▼直到出現 的界面,
按▲或▼大約2.5 秒釋放,界面閃爍,再按▲,出現界面 后,按下▼2.5 秒保存。
整流模塊地址可設置范圍為0~30,亦即每組整流模塊的最大并機數為31 個。整流模塊分組號可設置范圍為1~3。整流模塊只在相同分組號組內進行均流,組間不均流。因此不同整流模塊組CAN 總線可以接到主監控模塊的同一CAN 口,
實現一個主監控模塊對多個ER22010/T整流模塊組的控制管理。整流模塊地址是監控單元識別各整流整流模塊的唯一標志,同一電源系統中整流模塊的地址設置(分組號+整流模塊地址)不能相同。對于同一個整流模塊,ER22010/T整流模塊通信地址設置必須與監控單元中的整流模塊地址設置相同,否則將出現通信異常。
在自動控制方式下,ER22010/T整流模塊的輸出電壓、限流點、開關機均由監控單元進行控制,人工無法進行干預。如果ER22010/T整流模塊連接到合閘母線上對電池進行充電,一般應設置為自動控制方式。
在手動控制方式下,ER22010/T整流模塊的輸出電壓由上述介紹的設置方式進行調節。ER22010/T整流模塊的輸出電壓、限流點和開關機等均不受監控單元控制,但可以將ER22010/T整流模塊的運行參數上報給監控單元。如果整流模塊連接到控制母線上,則ER22010/T整流模塊需輸出單一的穩定電壓,此時應將整流模塊設置為手動控制方式,ER22010/T整流模塊的輸出電壓按上述介紹的設置方式進行調節,限流點全部放開,為110%。手動控制方式下的整流模塊與自動控制方式下的整流模塊之間也不均流,因此不同控制方式下的整流模塊都可以連接到主監控模塊的同一CAN 口。
手動輸出電壓最高可設置到320V(ER22010/T),因此在系統正常時請勿隨意調節該按鍵。由于不同用戶選擇蓄電池的節數有差異,為安全起見,ER22010/T整流模塊的輸出在出廠時已整定在浮充電壓值234V。
3.一體化插座
ER22010/T 系列整流模塊輸入輸出接口,整流模塊側采用金手指的形式,系統側采用一體化插座,可熱插拔,因此整流模塊安裝維護極為方便。一體化插座安裝尺寸如下圖所示,其管腳詳細說明見下表。
表1-2 一體化插座管腳說明
信號名稱 |
絲印 |
特性說明 |
|
交流輸入 |
V |
ER22010/T整流模塊的交流電源輸入端,輸入方式為三相三線制 |
|
U |
|||
W |
|||
直流輸出 |
OUT+ |
輸出正極 |
ER22010/T整流模塊的直流輸出端,輸出和機殼之間隔離; |
OUT- |
輸出負極 |
||
保護地 |
PE |
整流模塊的保護地引出端,內部已經和整流模塊外殼連接 |
|
通訊接口 |
CAN+ |
CAN 通訊總線正極 |
CAN 總線同時也用來實現整流模塊的均流 |
CAN- |
CAN 通訊總線負極 |
