艾默生PSM-E20直流屏監控系統和核心模塊產品之二
艾默生PSM-E20直流屏監控系統核心模塊包括PSM-E20監控模塊、PFU-12配電監控以及PFU-13配電監控。下面分別介紹。
PSM-E20直流屏監控模塊
1．使用環境
1）工作溫度：－
2）儲存溫度：－
3）相對濕度：≤95％（40±
4）供電電壓輸入范圍：90～300Vdc
2．功能介紹
PSM-E20監控模塊是監控系統的數據處理中心。通過COM1～COM4通訊口與PFU-12、PFU-13、HD系列充電模塊、JYM-M2絕緣儀、BM-1電池儀通訊完成電力操作電源系統運行數據的收集。并根據這些運行數據完成蓄電池組的自動均浮充轉換。
如果電源系統有故障產生，模塊將彈出告警信息菜單，點亮告警指示燈，同時控制告警蜂鳴器鳴叫。
監控模塊還可將電源系統運行數據通過RS485或RS232通訊接口按用戶設定的通訊規約（可選擇A5-CDT、A5-MODBUS、Modbus、CDT91、DNP3.0、IEC101、IEC103）上報給綜合自動化系統，并接收綜合自動化系統下發的均浮充控制命令，實現遙控、遙測、遙信功能。
& 注意
A5-CDT、A5-MODBUS為我司較早前監控器使用的CDT和MODBUS后臺協議，協議內容固定，無需配置，可以滿足一般的后臺需求。
大屏幕LCD液晶顯示，配合前板按鍵，可完成設置、查閱、顯示、事件記錄等各項功能。
3．外形尺寸
PSM-E20監控模塊的外形和尺寸，如圖2-2及2-3所示。
圖2-2 PSM-E20監控模塊外形尺寸（單位：mm）
圖2-3 PSM-E20監控模塊背視圖及定位螺釘位置尺寸（單位：mm）
4．接口定義

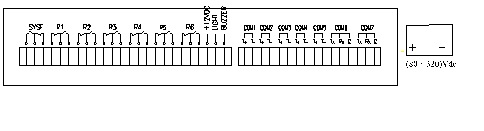

PSM-E20監控模塊接線采用螺栓壓接型接插件端子，方便使用。各項接線集中在后背板完成。接線端子如下圖所示。
圖2-4 PSM-E20監控模塊接口端子排列
端子定義見下表。
表2-6 PSM-E20監控模塊接口端子定義
|
絲印 |
功能 |
端子定義及參數 |
使用提示 |
|
|
SYSF |
監控模塊自身故障干結點 |
220Vdc/300mA，250Vac/ |
中間為公共端，兩邊分別如圖3-4所示提供常開常閉輸出 |
|
|
R1～R6 |
監控可定義故障干結點 |
220Vdc/300mA，250Vac/ |
||
|
＋12Vdc |
外接聲光告警12V電源 |
12Vdc/120mA |
外接聲光告警12V電源 |
|
|
LIGHT |
外接12V指示燈控制端 |
12Vdc/100mA |
接線方式見圖3-5 |
|
|
BUZZER |
外接12V蜂鳴器控制端 |
12Vdc/20mA |
接線方式見圖3-5 |
|
|
COM1 |
RS485通訊口 |
T＋ |
RS |
可定義下級設備通訊口，缺省接PFU-12和PFU-13，用戶可通過監控面板操作修改 |
|
T－ |
RS485B，485反相端 |
|||
|
COM2 |
RS485通訊口 |
T＋ |
RS |
可定義下級設備通訊口，缺省接充電模塊，用戶可通過監控面板操作修改 |
|
T－ |
RS485B，485反相端 |
|||
|
COM3 |
RS485通訊口 |
T＋ |
RS |
可定義下級設備通訊口，缺省接絕緣儀，用戶可通過監控面板操作修改 |
|
T－ |
RS485B，485反相端 |
|||
|
COM4 |
RS485通訊口 |
T＋ |
RS |
可定義下級設備通訊口，缺省接電池儀，用戶可通過監控面板操作修改 |
|
T－ |
RS485B，485反相端 |
|||
|
COM5 |
RS485通訊口 |
T＋ |
RS |
后臺通訊485接口，可通過監控面板選擇A5-CDT、A5-MODBUS、Modbus、CDT91、DNP3.0、IEC101或IEC103通訊規約。COM5和COM6不能同時使用 |
|
T－ |
RS485B，485反相端 |
|||
|
COM6 |
RS232通訊口 |
Tx |
RS232發送端 |
后臺通訊232接口，可通過監控面板選擇選擇的通訊規約。 COM5和COM6不能同時使用 |
|
Rx |
RS232接收端 |
|||
|
G |
RS232信號地 |
|||
|
COM7 |
RS232通訊口 |
Tx |
RS232發送端 |
后臺通訊232接口，調試232通訊口，可通過監控面板選擇A5-CDT、A5-MODBUS、Modbus、CDT91、DNP3.0、IEC101、IEC103或調試口通訊規約。選擇調試口規約時，可通過調試軟件（PSME20配置工具）完成系統診斷，信號配置，數據設置等功能 |
|
Rx |
RS232接收端 |
|||
|
G |
RS232信號地 |
|||
|
（80～320）Vdc |
電源輸入 |
＋ |
電源輸入正極 |
電源輸入范圍為80～320Vdc，因此適用于110V和220V系統，建議從控制母線引入工作電源 |
|
－ |
電源輸入負極極 |
|||
5．可接入的設備
PSM-E20監控模塊可接入的設備見下表。
表2-7 PSM-E20監控模塊可接入的設備
|
設備 |
PFU-12配電監控模塊 |
PFU-13開關量采集模塊 |
HD系列充電模塊 |
JYM-M2絕緣監測儀 |
BM-1電池巡檢儀 |
|
最大接入數量 |
兩類設備個數總和最大為64 |
24 |
1 |
12 |
|
PSM-E20直流屏監控可以使用一臺PFU-12配電監控模塊，檢測充電屏信號和主饋電屏信號；也可以使用兩臺配電監控模塊，一臺檢測充電屏信號，另一臺檢測主饋電屏信號。

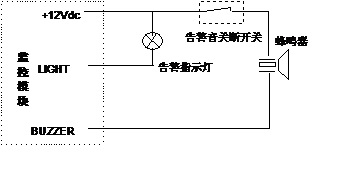

6．聲光告警信號輸出連接
PSM-E20監控模塊提供聲光告警輸出接口，接線方式如圖2-5所示。電源系統有故障時指示燈點亮，蜂鳴器每隔10分鐘鳴叫30秒。系統所有故障消除后指示燈熄滅，蜂鳴器停止鳴叫。
聲音告警輸出為12V，輸出電流小于20mA，推薦使用12V壓電陶瓷蜂鳴器。
光告警輸出12V，輸出電流小于100mA，推薦使用發光二極管型的告警指示燈，顏色為黃色。
& 注意
請使用附錄六 供應商名單中推薦的蜂鳴器和指示燈或者特性相同的產品，嚴禁使用輸入電流值超過監控器可輸出電流值的蜂鳴器和指示燈，否則會造成監控器電源過載，表現為聲光報警驅動電壓下降到8.5V以下。
塊聲光告警連接
