BM-24電池組監測模塊

索引:BM-24,電池監測模塊,直流屏零部件    發布日期:2021-08-25

 1.概述

1.1 一般說明
BM-24電池組監測模塊是BM系列電池組監測儀的簡化版本,自身不帶顯示,應用于有上位機通信的低成本系統。最多可監測24只電池,其測量性能與BM-19A相同。
1.2 特點
低功耗,體積小,導軌安裝;
ASIC電路全靜態工作, 無噪音;
精密電壓快速實時在線檢測技術, 模塊化結構, 可拆卸接插端子;
工業級工作溫度范圍;
通過8KV靜電放電試驗;
2. 特性參數
2.1 電氣參數
參 數
符號
測 試 條 件
最 小
典 型
最 大
單 位
工作電壓
Vo
直流輸入
100

370
V
交流輸入
72

260
Vrms
電源電流
Io
Vo=250VDC
5

7
Ma
輸入功率
Po

1
1.5
2
W
2.2單節電池測量特性
參    數
符 號
測 試 條 件
最 小
典 型
最 大
單 位
測量范圍
Vi
相鄰端子間
0.00

40.95
V
最大允許輸入
Vm
同上
-500

+500
V
輸入阻抗
Rin
同上

400

分 辨 力
Vr


10

mV
測量誤差

Vi=0-40V


±0.2
%

2.3總電壓測量特性
參     數
符 號
測 試 條 件
最 小
典 型
最 大
單 位
測量范圍
Vi
1-20端子間
0.0

409.5
V
最大允許輸入
Vm
同 上
-500

+500
V
輸入阻抗
Rin
同 上

200

分 辨 力
Vr


0.1

V
測量誤差

Vi=0-400V


±0.2
%
3.使用說明

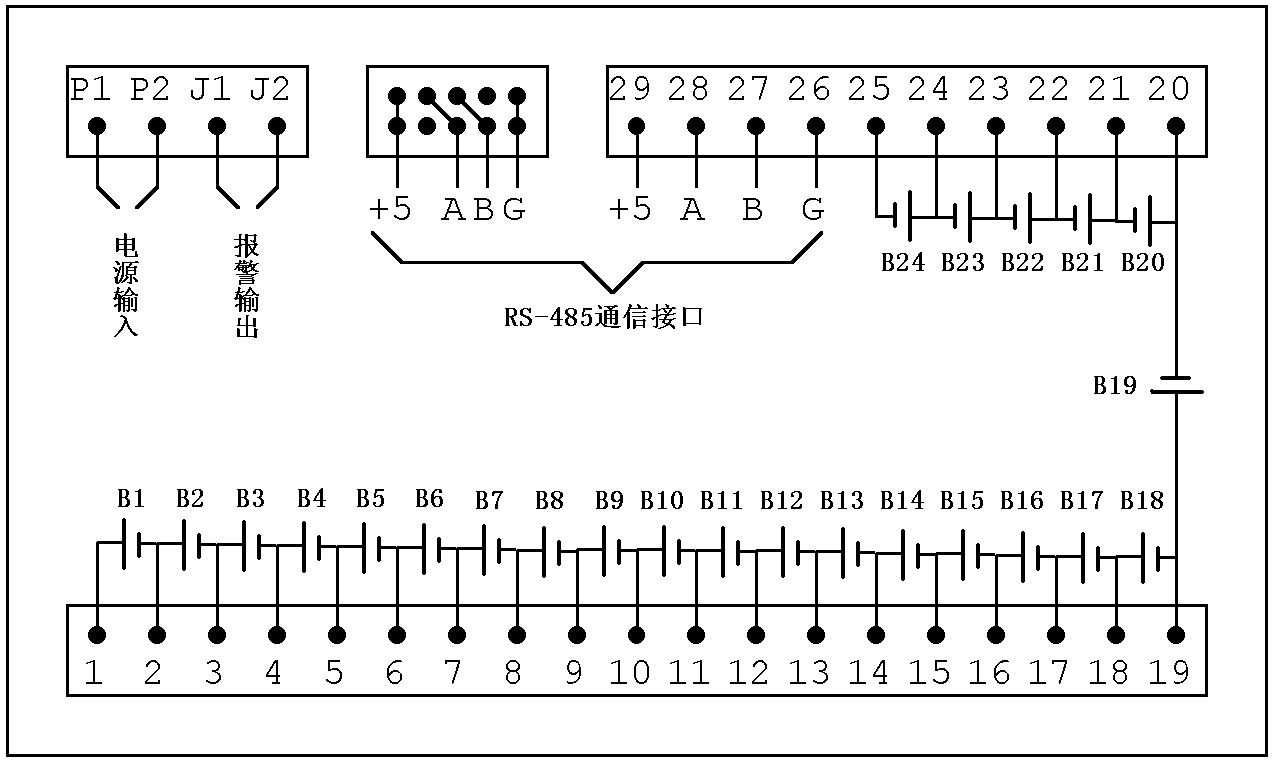

3. 1端子配置圖
BM-24電池組監測模塊
3. 2端子功能表
端子號
名  稱

1,2,....25
電池測量輸入
接電池組,最多接24節電池。1號端子接電池組中電位最高端,依次排列電位逐漸降低。測量所得的電池組總電壓取決于1號和25號端子之間的電壓。如果電位接反,所有測量所得電壓是0
26-29
通信接口
RS485通信接口,正常情況下只使用A、B。
P1,P2
工作電壓輸入
此兩端子為系統提供工作電源,直流或交流均可。

J1,J2

報警接點
提供被測參數異常的報警輸出觸點信號。當有任意單節或總電壓異常時,J1、J2接通。報警閾值通過通信修改。

   3 3通信接口說明
本機使用RS485通信方式,分別標記為A-正極;B-負極。標記+5和G的端子表示485通信口的電源和地,可用于對應通信接口的供電。此電源與系統電源隔離。
本機固定使用9600BPS與其他裝置通信。本機的地址使用8位撥碼盤設定,可打開上蓋進行設定。將設定地址譯成2進制碼,對應每一位“ON”位置是1,1至8號撥碼分別對應高-低比特位,最多可設置256個地址。當設定的地址與上位機的目的站址不相同時,本機無響應。掛接主機后,請確認監測儀的通信速率和地址與上位機相同。

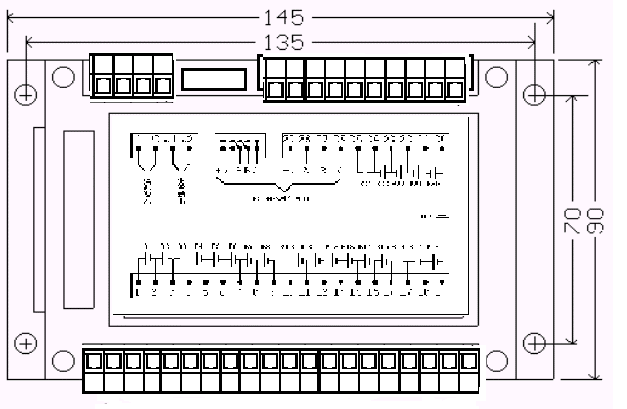

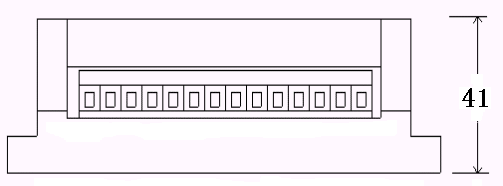

4.機械特性
外形尺寸: XX  145X90X41mm
安裝: 導軌安裝,自帶安裝卡具。
三維視圖如下:
BM-24電池組監測模塊
BM-24電池組監測模塊
