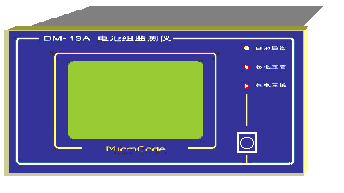

BM-19A電池組監測儀
索引：BM-19A,電池組監測儀,直流屏蓄電池監測工具 發布日期：2021-08-23
1.概述
BM-19A電池組監測儀用于對串聯電池組進行實時在線監測，廣泛應用于通信電源和電力操作電源后備電池組的監測。采用全靜態全程監測工作方式，液晶顯示, 單鍵操作, 模塊化硬件結構，同時支持微拓/MODBUS/華為等通信協議。多年現場運行證明其穩定可靠。
BM-19A電池監測儀的特點
ASIC電路全靜態工作, 無噪音；
精密電壓快速實時在線檢測技術, 無繼電器組切換的壽命之虞；
充、放電電流監視；軟件校準；
低功耗，LCD點陣液晶顯示；
模塊化結構, 可拆卸接插端子；
工業級工作溫度范圍；
通過8KV靜電放電試驗；
2. 特性參數
2.1 電氣參數
|
參 數
|
符號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
工作電壓
|
Vo
|
直流輸入
|
100
|
|
370
|
V
|
|
交流輸入
|
72
|
|
260
|
Vrms
|
||
|
電源電流
|
Io
|
Vo=250VDC
|
5
|
|
7
|
mA
|
|
輸入功率
|
Po
|
|
1.5
|
1.7
|
2.1
|
W
|
2.2單節電池測量特性
|
參 數
|
符 號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
測量范圍
|
Vi
|
相鄰端子間
|
0.00
|
|
40.95
|
V
|
|
最大允許輸入
|
Vm
|
同上
|
-500
|
|
+500
|
V
|
|
輸入阻抗
|
Rin
|
同上
|
|
400
|
|
KΩ
|
|
測量誤差
|
|
Vi=0-40V
|
|
|
±0.3
|
%
|
2.3總電壓測量特性
|
參 數
|
符 號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
測量范圍
|
Vi
|
1-20端子間
|
0.0
|
|
409.5
|
V
|
|
最大允許輸入
|
Vm
|
同 上
|
-500
|
|
+500
|
V
|
|
輸入阻抗
|
Rin
|
同 上
|
|
400
|
|
KΩ
|
|
測量誤差
|
|
Vi=0-400V
|
|
|
±0.２
|
%
|
3.工作原理
3.1監測過程
系統在2秒內掃描所有的輸入端, 顯示的刷新與掃描同時進行, 保證其實時性。
對所有通道的掃描將不間斷的循環進行, 任何測量值超出設定閾值都將觸發報警。為了防止誤動作, 報警有延遲，最大不超過一分鐘。
使用LEM電流傳感器監測電池組的充、放電電流時, 充電電流方向依照傳感器上的方向標示, 則充電電流顯示為正電流, 放電電流顯示為負電流。
3.2 電池分組說明
如果設定的電池組數量小于19節, 只顯示設定有效的單節電壓值, 系統在進行報警判斷時也將忽略無效的單節。
如果出現不均勻分組的情況, 與所有其它分組不相同的分組應被置于最后，并將其作為尾電池。設定報警值時單獨對尾電池進行設定。
系統將1和20號端子間電壓作為總電壓監測，因此電池組最后接線與監測儀的最后一個端子（20號）短接。
電池分組舉例如下:
電池組由100格鉛酸電池組成，可分為6格一組的16組，第17組是4格，共占用1-18號端子。1-17號端子接前16組，1號端子為最高電位，依次電位下降。第17組接于17-18號端子，將18-20號端子短接。電池分組數量設定為17節。尾電池按4格進行報警電壓設定。
任何一根電池連線出現斷路都可能使相鄰的兩個電池組電壓出現異常并報警。
本機采用可在線拆卸結構，按住機殼兩邊的卡子, 可以將機芯從機殼中直接拉出, 方便更換和維護。請勿觸及正在工作中的電路板, 以免觸電或引起系統故障。
液晶顯示器的背光處于常亮狀態，方便暗處觀察。
4.使用說明
4.1操作方式
本機采用簡化操作設計，僅有一個按鍵，但對其定義了3種不同的操作方式：
A. 點擊：按鍵時間短于0.5秒，用于監測中的翻頁和設定值加操作。
B. 短擊：按鍵時間長于0.5秒，小于1秒，設定值減操作。
C. 長擊。將鍵按住不放為長擊。用于進入設定頁面和改變?cè)O(shè)置項。
4.2 監測狀態

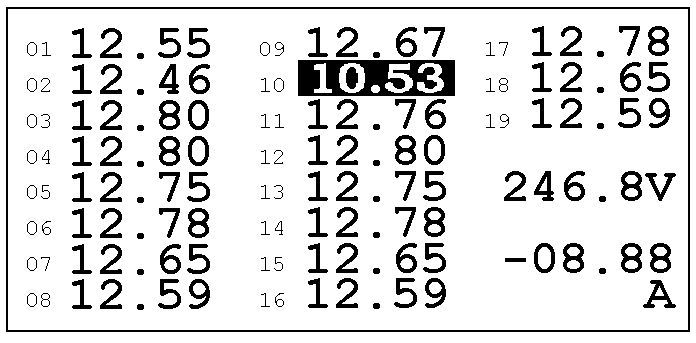

全參數頁面和分組輪換顯示，用點擊切換。如下圖示:
報警后，反黑顯示所有超出設定值的異常參數。
4.3 設定

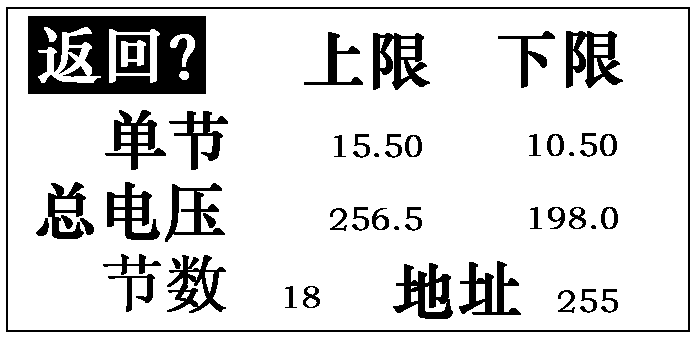

在監測狀態長擊（按住按鍵不放）3秒左右，自動進入設定頁面，如圖示。反黑顯示激活的選項。再次按住按鍵不放可自動切換激活選項，當移動至需改變的選項時，可松開按鍵。用點擊/短擊可增加/減小設定值或改變?cè)O(shè)定。當“返回”被反黑顯示時，再按一下按鍵，即可返回監測頁面。
在任意設定頁面停留20秒左右并無鍵操作時，自動返回監測頁面。

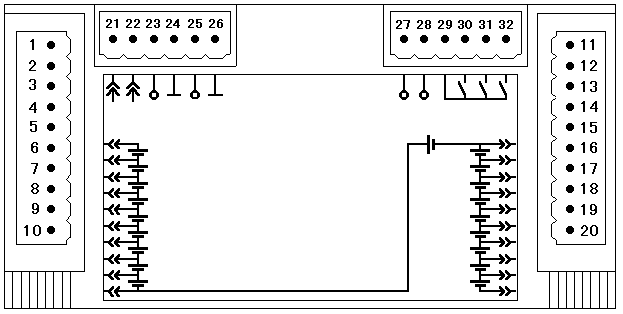

5.端子配置和接線說明
|
端子號
|
名 稱
|
功能
|
|
1,2,....20
|
電池測量輸入
|
1號端子接電池組中電位最高端，依次排列電位逐漸降低。測量所得的電池組總電壓取決于1號和20號端子之間的電壓。如果電位接反，測量所得電壓是0。
|
|
21-23
|
通信接口
|
有二種通信接口：RS232和RS485接口供選擇。兩種情況下端子定義：RS232: 21-TX；22-RX；23-GND。RS485: 21-A，22-B。
|
|
24-26
|
電流傳感器
|
為電流傳感器提供工作電源和測量輸入，24號是+12V電壓輸出，25號是測量電流輸入，即M端，26號是-12V電壓輸出。電流傳感器使用電流輸出磁平衡式，變比2000：1。
|
|
27-28
|
工作電壓輸入
|
系統工作電源，可將此兩端子分別接至1和20號端子,直接從電池組取得電源。
|
|
29-32
|
報警接點
|
報警輸出觸點。29號端子是公用端，單節電池報警時，與30號端子接通；總電壓高時與31號端子接通；低時與32號端子接通。
|

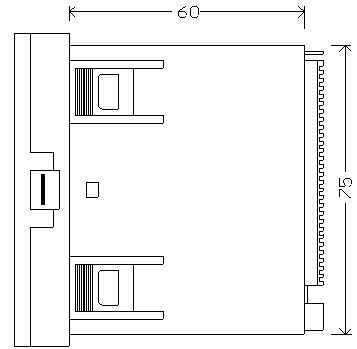

安裝尺寸
外形尺寸: 長X高X深 160X80X80mm 安裝開孔: 152X76mm
