ER22010TE&ER11020TE艾默生充電模塊介紹及技術參數
資料來源：艾默生授權合作伙伴西安廣深電氣有限公司（Tel:400-9936610）
ER22010TE和ER11020TE直流屏充電模塊簡介
ER22010TE和ER11020TE工業充電模塊為艾默生公司采用當代先進的電源技術和工藝，專門為具有惡劣的物理環境（多塵、多帶電粒子、多腐蝕氣體、潮濕等）和電氣環境(諧波、削波、畸變、浪涌等)的工業場所中的直流供電系統所設計的，諸如石化、鋼鐵、冶金、軌道交通、碼頭、隧道、建材水泥等行業。
ER22010TE和ER11020TE滿足GB/T 19826-2014要求，此外，安規和EMC滿足CE認證，尤其適合對可靠性有高要求的工業場合。

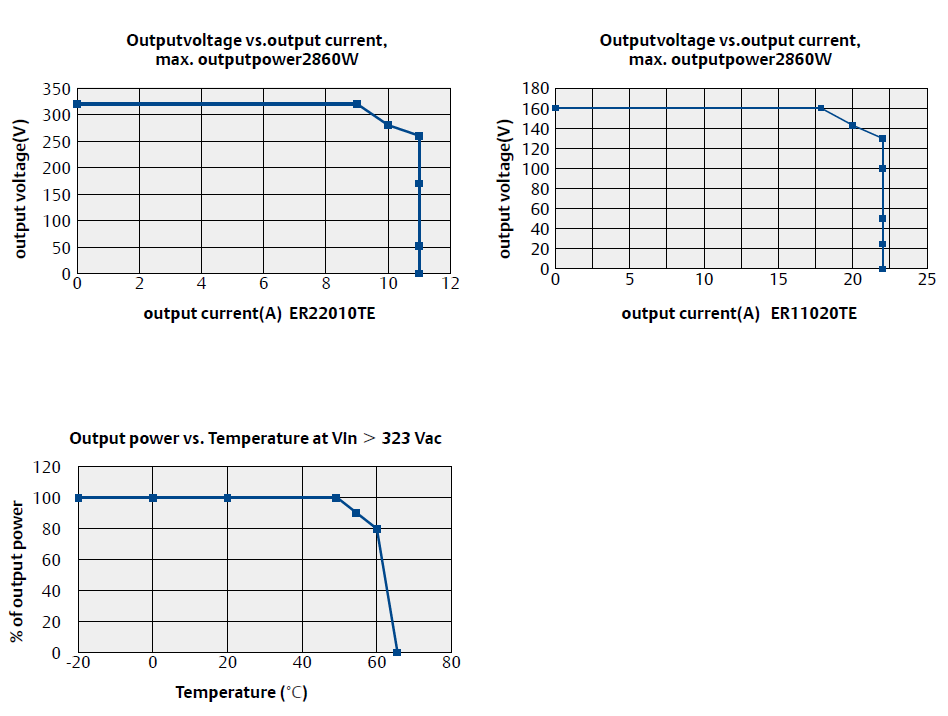

1 產品輸入輸出特性如圖1-1所示：
圖1-1 ER22010TE和ER11020TE輸入輸出特性圖
2 ER22010TE和ER11020TE技術指標：
|
輸出參數 |
||
|
|
ER22010TE |
ER11020TE |
|
輸出電壓 |
||
|
標稱 |
220Vdc |
110Vdc |
|
額定 |
234Vdc |
117Vdc |
|
最大 |
320Vdc |
160Vdc |
|
最小 |
176Vdc |
64Vdc |
|
輸出電流 |
||
|
額定 |
10A |
10A |
|
最大 |
11A |
22A |
|
輸出功率 |
最大2860W |
|
|
效率 |
Up to 92.5% |
|
|
穩壓精度 |
≤ ±0.3% |
|
|
穩流精度 |
≤ ±0.8% |
|
|
輸出限流點 |
1%～110%額定電流 |
|
|
軟啟動時間 |
3～8秒 |
|
|
紋波系數 |
≤ 0.2% (峰值) |
|
|
均流系數 |
≤ ±3%（50%～100%額定負載） |
|
|
噪音 |
≤ 52dB |
|
|
輸入?yún)?shù) |
||
|
輸入電壓 |
||
|
額定 |
380Vac |
|
|
最大 |
475Vac |
|
|
最小 |
323 Vac |
|
|
相數 |
3相(3W+PE) |
|
|
功率因數 |
≥ 0.94 |
|
|
諧波電流 |
諧波電流≤ 30% |
|
|
環境要求 |
||
|
滿載工作溫度 |
-40℃～50℃ |
|
|
最低啟動溫度 |
-40℃ |
|
|
最高工作溫度 |
65℃ |
|
|
相對濕度 |
≤ 95% |
|
|
額定大氣壓、海拔 |
80 kPa～106 kPa（海拔：0～2000m），最高海拔可 達4000m |
|
|
運輸和存儲溫度 |
-40℃～+70℃ |
|
|
運輸和存儲濕度 |
≤ 95% |
|
|
安規 |
|
|
|
滿足標準 |
EN 60950-1(CE marked) |
|
|
防護等級 |
IP20 |
|
|
EMC |
|
|
|
發射 |
EN 61000-6-4:2007 (CE& RE CLASS A) |
|
|
抗擾度 |
EN 61000-6-2:2005 |
|
|
可靠性 |
||
|
MTBF |
400,000小時（Bellcore TR332, 25℃） |
|
|
RoHs |
R5 |
|
|
功能 |
||
|
輸入保護 |
||
|
過壓 |
保護后無輸出、可自恢復 |
|
|
欠壓 |
保護后無輸出、可自恢復 |
|
|
過流 |
內置熔斷器保護 |
|
|
缺相或相間不平衡 |
輸出一半功率 |
|
|
輸出保護 |
||
|
過壓 |
可通過硬件或軟件進行過壓保護，保護后無輸出，需 手動恢復。 硬件過壓保護點高于324V或164V。 軟件過壓保護點可設 |
|
|
欠壓 |
可通過軟件進行欠壓告警，告警后有輸出，可自恢復 |
|
|
熱插拔 |
具有該功能 |
|
|
短路回縮 |
110%額定電流、可自恢復 |
|
|
過溫保護 |
保護后無輸出、可自恢復 |
|
|
散熱 |
強迫風冷 |
|
|
風扇控制 |
環境溫度和輸出電流聯合控制風扇轉速 |
|
|
通訊接口 |
CAN口 |
|
|
機械參數 |
||
|
寬 |
88mm |
|
|
高 |
176mm |
|
|
深 |
315mm |
|
|
重量 |
≤ 6kg |
|
表1-1 ER22010TE和ER11020TE輸出參數表

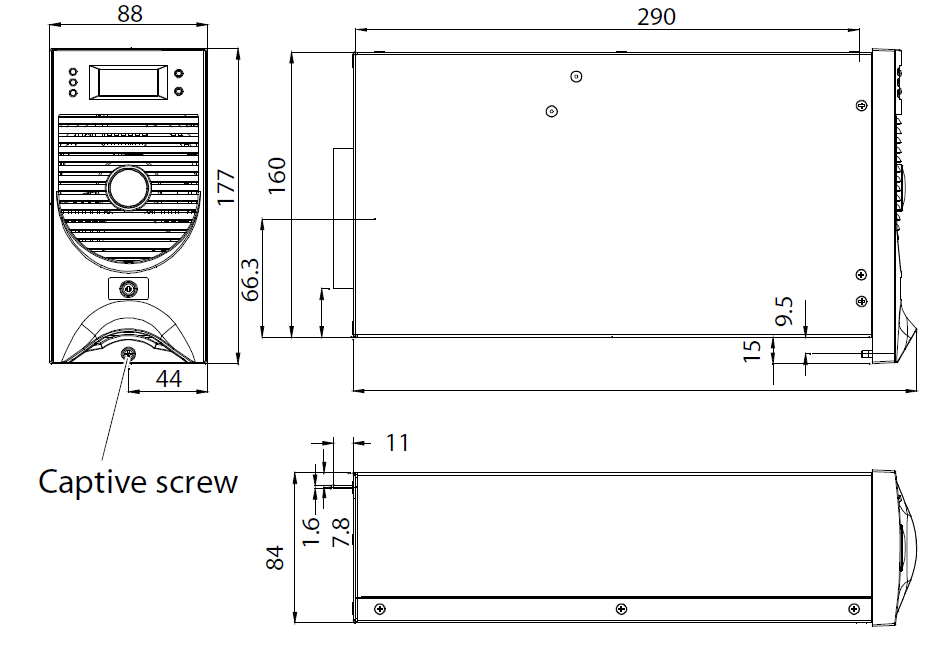

3 ER22010TE和ER11020TE機械參數圖
圖1-2 ER22010TE和ER11020TE機械尺寸圖
ER22010TE&ER11020TE艾默生充電模塊的產品特點
1、按照ANSI/EIA-364-65A:1997 IIIA Class標準，通過了對應的G3測試
2、超寬輸出電壓范圍，完美兼容免維電池和開口電池
3、采用浸三防漆工藝，保證PCB板在惡劣環境中依舊有極高的可靠性
4、 采用承受惡劣環境能力更強、性能更為穩定可靠的元器件
5、可在-40～+50℃范圍內不降額工作，特別適用于環境溫度極端的場所
6、平均無故障時間>400,000h
7、安規和EMC滿足CE認證
