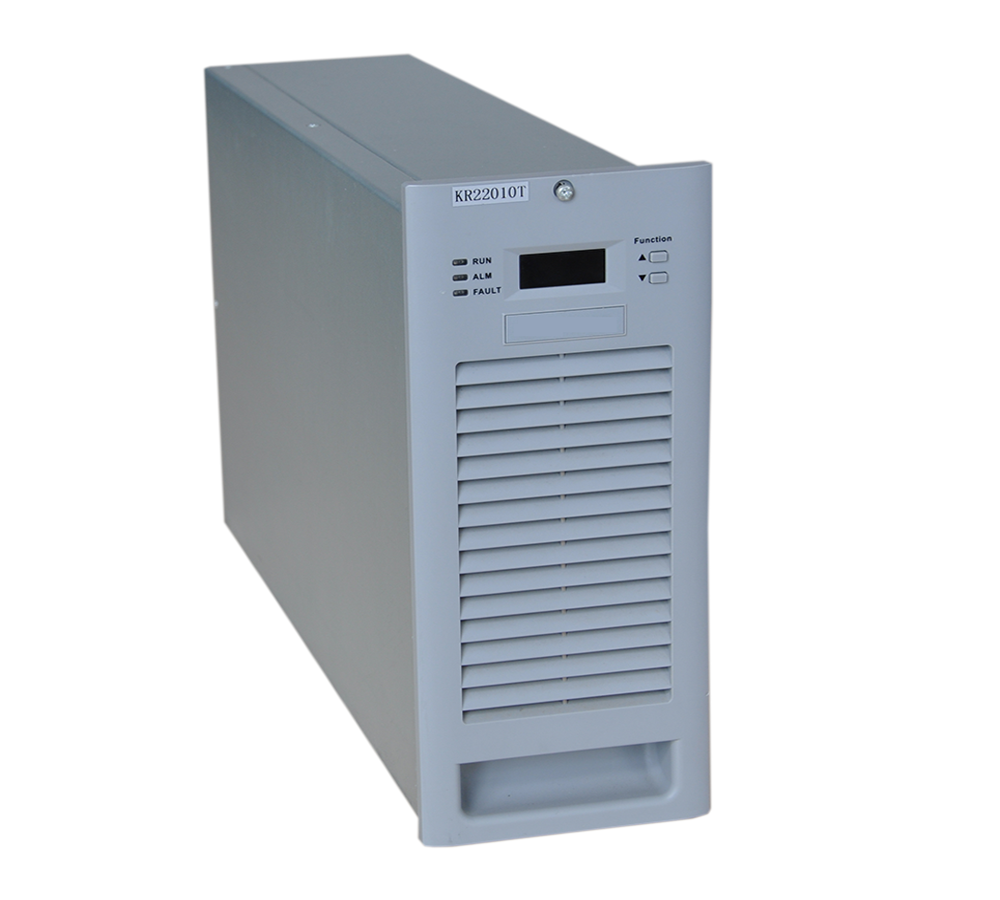

KR22010T系列高頻開關整流模塊
索引：本站原創 發布日期：2021-08-16
本系列模塊包括：KR22005T、KR22010T、KR22020T、KR11010T、KR11020T和KR11040T六種型號。
產品采用智能風冷的散熱方式，符合電力系統的實際運行情況。采用諧振軟開關技術，效率高；采用無源PFC技術，功率因數高，符合DL/T 781-2001中三相諧波標準。
功能特點
輸入電壓工作范圍寬：323VAC～456VAC；
采用先進的LLC諧振高頻軟開關技術，效率大于91%；
采用LED顯示，可查詢模塊的電壓、電流和故障信息；
完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
智能風冷冷卻方式，工作噪音低，風扇壽命長；
內置風扇網罩，防塵設計；
完善的EMI設計，符合相關標準；
內置防反接保護，支持帶電熱拔插；
技術參數
|
項目
|
參數指標
|
|||||
|
產品型號
|
KR22010T
|
KR11020T
|
KR22020T
|
KR11040T
|
KR22005T
|
KR11010T
|
|
輸入額定電壓
|
380VAC 范圍：323～456Vac
|
|||||
|
輸出額定值
|
10A/220V
|
20A/110V
|
20A/220V
|
40A/110V
|
5A/220V
|
10A/110V
|
|
電壓調節范圍
|
190～310V
|
95～155V
|
190～310V
|
95～155V
|
190～310V
|
95～155V
|
|
輸出限流范圍
|
10%～110%額定電流,110%最大限流點
|
|||||
|
穩壓精度
|
≤0.5%
|
|||||
|
穩流精度
|
≤1%
|
|||||
|
紋波系數
|
≤0.1%
|
|||||
|
轉換效率
|
≥92%
|
≥93%
|
≥92%
|
≥92.5%
|
≥91%
|
≥91.5%
|
|
輸出過壓保護
|
有，需人工干預
|
|||||
|
輸入過欠壓保護
|
有，可自恢復
|
|||||
|
交流缺相限流
|
有，可自恢復
|
|||||
|
輸出短路保護
|
有，可自恢復
|
|||||
|
冷卻方式
|
智能風冷
|
|||||
|
工作溫度范圍
|
-20℃～65℃
|
|||||
|
以上參數僅供參考，請以產品說明書為準
|
||||||
