艾默生直流屏專用PFU-13開關量采集模塊
艾默直流屏專用PFU-13開關量采集模塊
1．功能描述
PFU-13開關量采集模塊是一個饋出空開狀態采集模塊。當系統需要監測的饋出支路開關量大于24路時需要增加PFU-13開關量采集模塊。每個開關量采集模塊可監測24路開關量，典型應用是檢測各分屏的饋出開關的跳閘和狀態。
2．可接入的信號量
24路饋出支路空開跳閘告警信號或空開狀態信號。
通過判斷開關量對應接點12Vdc的接通與否判斷其狀態。支路開關量為常閉或常開（由監控設置）觸點接入。
3．端子接口定義

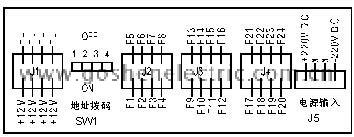

艾默生PFU-13開關量采集模塊接線采用螺栓壓接型接插件端子，方便使用。接線端子如下圖所示。
圖1 PFU-13端子排列
各端子定義如下表所示。
表1 PFU-13端子定義
|
代號 |
功能 |
端子及參數 |
使用提示 |
|
|
J1 |
RS485通訊口 |
T＋ |
RS485A，485同相端 |
與PSM-E20監控模塊通訊，上報數據。 開關量12V供電電源 |
|
T－ |
RS485B，485反相端 |
|||
|
＋12V |
開關量12V電源公共點 |
|||
|
J2 J3 J4 |
饋出支路空開告警信號或狀態信號輸入 |
F1 |
饋出1路空開 |
將報警觸點或狀態觸點的一端連接到＋12V端，另一端接入相F1～F24中相應端子 |
|
... |
... |
|||
|
F24 |
饋出24路空開 |
|||
|
J5 |
工作電源輸入端 |
＋220Vdc |
電源輸入正極 |
電源輸入范圍為80～320Vdc，因此適用于110V和220V系統，建議從控母引入工作電源 |
|
－220Vdc |
電源輸入負極 |
|||
|
X |
不接，空腳 |
|||
|
SW1 |
地址撥碼開關 |
1 2 3 4 |
位撥碼 |
具體的撥碼位置和地址的對應關系見表3-12 |
